SOLIDWORKS Datalarını Yüzeye Çevirmek

SOLIDWORKS'de çalıştığımız dataları, müşterilerimizle paylaşırken çalışmalarımızın detaylarına, özellikle iç yapılarına ulaşmalarını istemeyebiliriz. Bundan dolayı çalışmalarımızı yüzeye çevirerek bu detaylara karşı tarafın ulaşmasını engelleyebiliriz. Şimdi bunu nasıl yapabildiğimize bakalım.

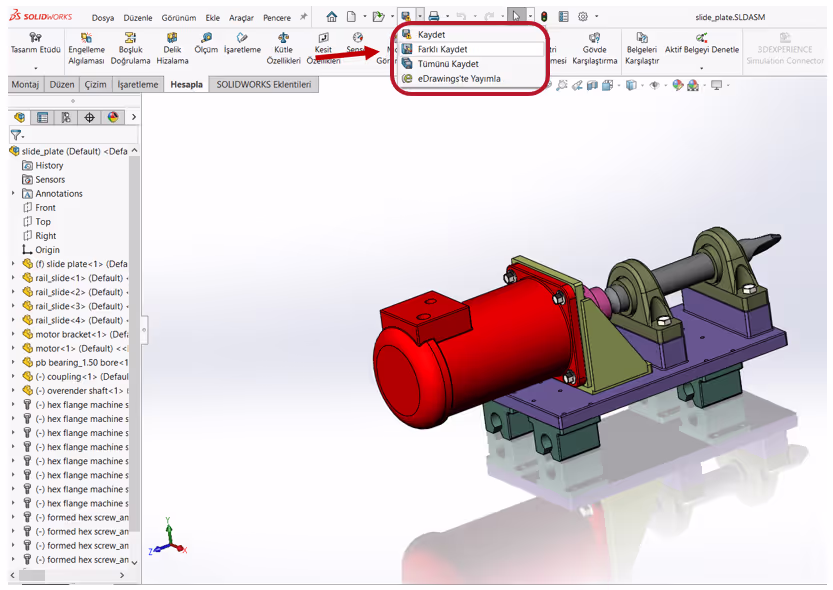

Burada olduğu gibi bir montaj yapısını karşı tarafa göndermeden önce “Farklı Kaydet” diyoruz.

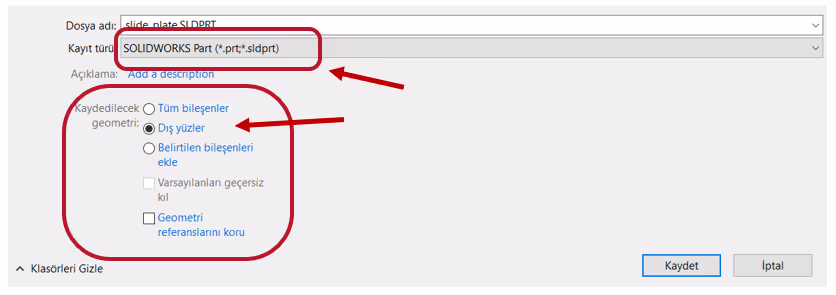

Açılan Windows klasör penceresinde uzantı olarak “SOLIDWORKS Part” seçiyoruz ve aşağıda Kaydedilecek geometri seçeneğinden “Dış Yüzler” seçili olacak şekilde kaydetme işlemini gerçekleştiriyoruz.

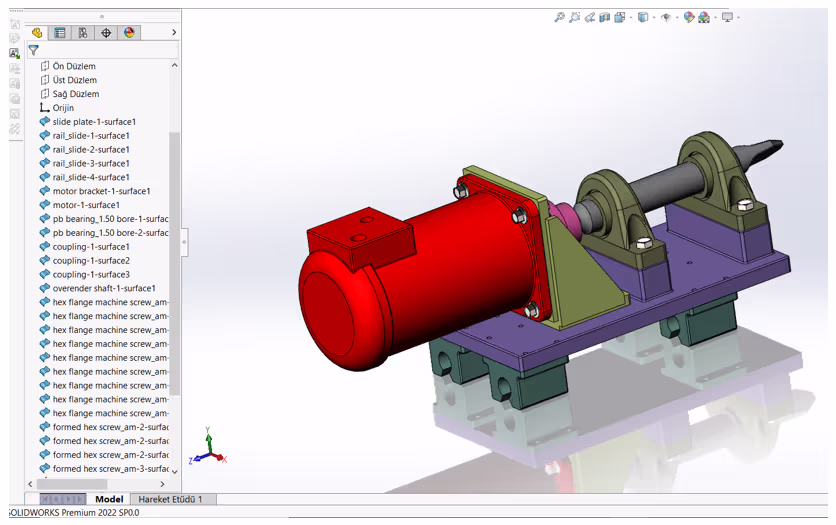

Kaydedilen datayı açtığımızda unsur ağacına baktığımızda görselde gördüğümüz gibi montajımız artık sadece dış yüzeylerden oluşan bir modele dönüşmüştür. Bu işlemden sonra datamızı istediğimiz gibi paylaşabiliriz.
