SOLIDWORKS Composer’a PMI Verilerini Aktarma

SOLIDWORKS programında MBD veya MBD Dimensions sekmelerinden oluşturulan verileri Composer programına aktarmamız mümkün. Bunun için sadece MBD veya MBD Dimensions sekmelerinden ölçüm verilerimizi eklemek.  Eklenen bu veriler sayesinde Composer da imalata yönelik bir çalışma yapacağınızda veya müşteriye iletmek istediğiniz ölçümleri Composer içerisindeki ölçü komutlarına ihtiyaç duymadan Solidworks de oluşturup iletmeniz mümkün. Sizinle nasıl Composer ortamına aktarabildiğimize bakalım.

SOLIDWORKS'de MBD veya MBD Dimensions ile ölçü ve toleranslarını oluşturalım. Oluşturulduktan sonra farklı kaydet ile smg formatını seçelim.

Seçildikten sonra seçenekler kısmından düzenlemesini yapalım. Bu pencereye sistem seçenekleri> Ver > SMG kısmından da ulaşabilirsiniz. Açılan pencerede SOLIDWORKS PMI ver seçeneğine tıklayınız. Rengin üzerine yaz seçilerek belirleyeceğiniz rengi PMI verilerine yazdırabilirsiniz. Kaydet dedikten sonra tek tek detay görüntülerini kaydederek işlem sonlanacaktır.

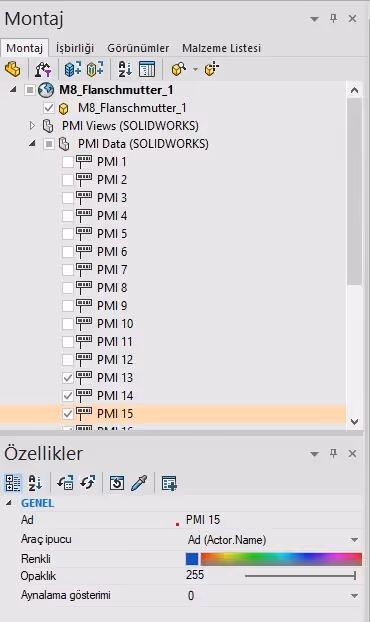

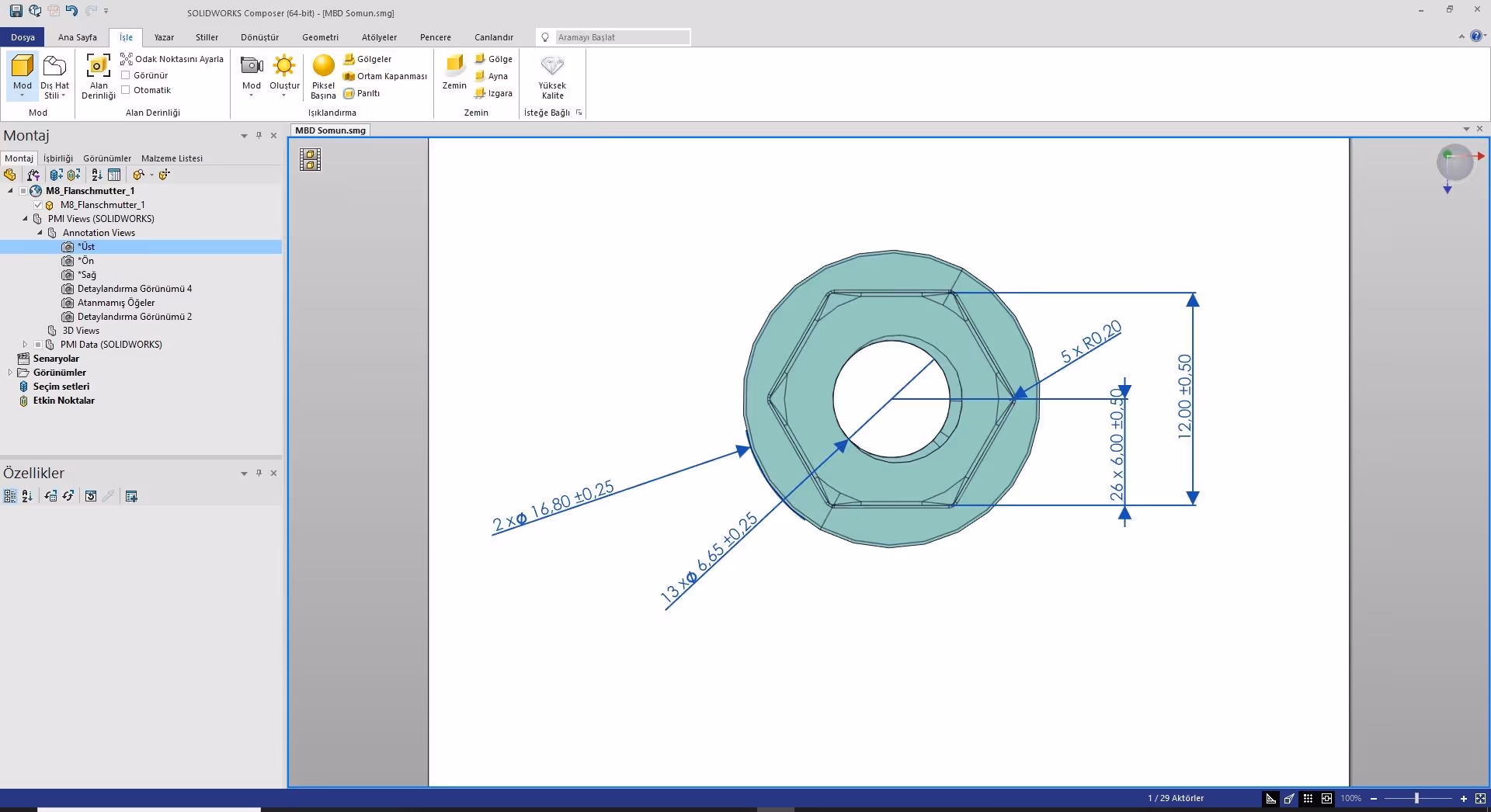

Dosyayı açtığınızda PMI verileri görünür olarak gelecektir. Geometrik aktör üzerinden PMI View ile görünümlere çift klik ile geçiş yapabilir PMI Data kısmında görünmesini veya gizlenmesini istediğimiz aktörlerimizi seçerek görünümünü değiştirebilirsiniz.

Birçok aktörümüzün özelliklerini değiştirebildiğimiz gibi PMI Data içerisindeki aktörlerimize de tıkladığımızda özellikler penceresinden düzenlemeler yapabilmektesiniz.

‍
