SOLIDWORKS Çizgileri Kopar Komutu (Breaking Lines)

SOLIDWORKSÇok fazla detay içeren çizimlerde ölçümlendirme çizgileri birbirlerini engelleyebilir. Bu, kullanıcıların doğru bir şekilde konumlandırdığı ölçümlendirmelerin üst üste görünmesine neden olabilir. Bu noktada SOLIDWORKS’ün çizgileri kır (breaking lines) komutu detaylı ölçümlendirmeler verirken üst üste görünümlerden kaçınmalarını sağlıyor.

1. Üst üste görünüme neden olan ölçümlendirmeyi seçin,

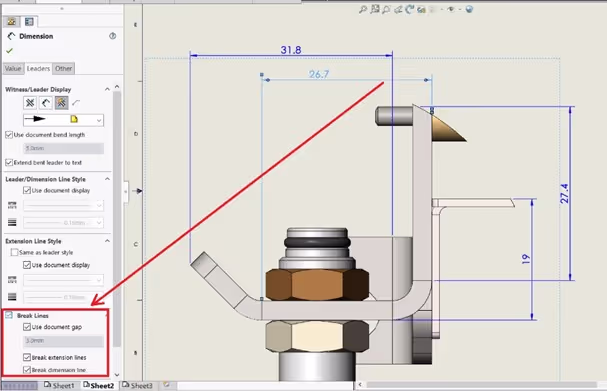

2. Go to Property Manager (unsur ağacı)> Leaders (Liderler)>menüyü aşağı doğru kaydırın> Breaking Lines (çizgileri kopar)> etkinleştir

Bu şekilde seçilen komut çizgisinde bir aralık bırakacak ve engellenmelerin son bulmasını sağlayacak.

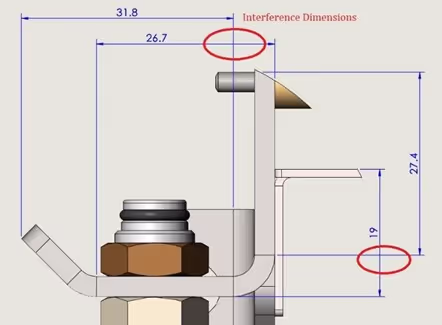

Leaders: LiderlerBreak Lines: Çizgileri koparUse document gap: Belge boşluğunu kullanınBEFORE

AFTER
