PDM 2025'te Küçük Resimlerle Malzeme Listesini Dışa Aktarma

SOLIDWORKS Malzeme Listesi (BOM) genellikle bir SOLIDWORKS çiziminden oluşturulup kullanılsa da bazen ayrı olarak kullanılmak üzere malzeme listesini dışa aktarmak faydalı olabilir. Malzeme Listesini dışa aktararak, gerekli malzemeler için satın alma departmanına, bir müşteriye veya bir tedarikçiye kolayca gönderilebilen, bağlantısız bir kopyaya sahip olursunuz.

Geçmişte SOLIDWORKS PDM, malzeme listelerini elektronik tablo yeteneklerine sahip herkes tarafından görüntülenebilen bir Excel/CSV dosyasına dışa aktarma özelliğine sahipti. SOLIDWORKS PDM 2025'in piyasaya sürülmesiyle birlikte, artık alt tüketiciler için daha fazla bilgi eklemek üzere malzeme listelerini küçük resimlerle birlikte dışa aktarabiliyoruz.

‍

Malzeme Listesi Nasıl Dışa Aktarılır

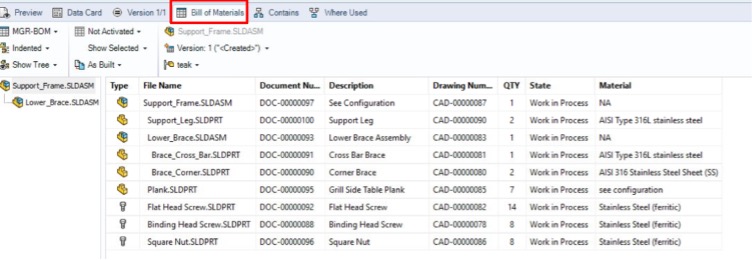

PDM'de bir montaja gidip Dosya Gezgini'ndeki "Malzeme Listesi" sekmesine baktığınızda, SOLIDWORKS dosyalarından hesaplanan bir Malzeme Listesi (BOM) görürsünüz. Bu, PDM kasanızdaki kullanıcılar için son derece kullanışlıdır ve SOLIDWORKS'te çizimi açmalarına veya basılı çıktı bulmalarına gerek kalmadan montaj ve bileşen bilgilerini görüntülemelerine olanak tanır.

‍

‍

Ancak, kasanızın dışından birinin BOM'a ihtiyacı varsa ister PDM yüklü istemcisi ister Web2 aracılığıyla olsun, ona erişim vermeniz gerekir. SOLIDWORKS PDM, BOM'u yalnızca birkaç tıklamayla dışa aktarmayı kolaylaştırır. Tek yapmanız gereken, SOLIDWORKS PDM'de BOM'un sağ üst köşesine gidip CSV dosyası olarak dışa aktarmaktır.

‍

‍

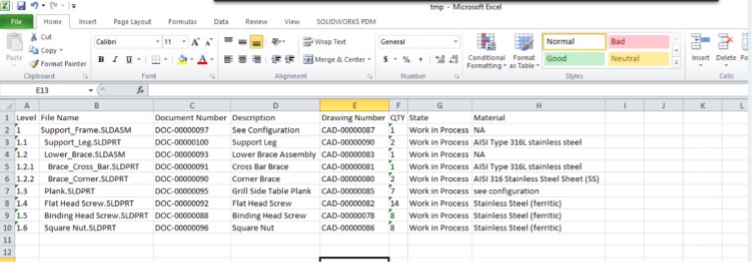

Yeni oluşturulan CSV dosyası, SOLIDWORKS PDM'de görüntülenen tüm BOM yapısını içerir. Bu aşamada, daha iyi görünürlük için bir sipariş sistemine aktarılabilir veya bir elektronik tablo programında açılabilir.

‍

‍

Malzeme Listesini Küçük Resimlerle Dışa Aktarma

Önceki sürümlerde, yukarıda belirtilen bilgiler elimizdeki en son bilgilerdi. Önceki BOM dışa aktarımları, satın alma için gereken tüm bilgileri içeriyordu, ancak bileşenleri tam olarak anlamak için gereken önemli bir bilgiden yoksundu: küçük resim.

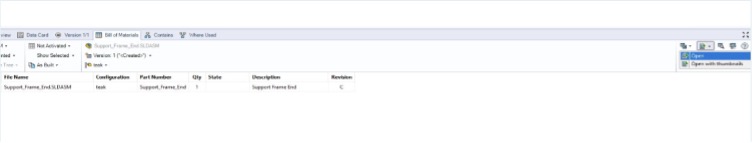

Artık, BOM içeriğinin kullanışlı bir görsel göstergesi olan küçük resimler eklemeyi seçebilirsiniz. Bunları kullanarak Excel dosyasını oluşturmak da aynı derecede kolaydır; sadece bu seçeneği belirleyip Excel dosyasını aşağıda gösterildiği gibi açmanız yeterlidir. Elbette, dışa aktardıktan sonra, Excel çalışma sayfasına gömülü herhangi bir resimde olduğu gibi görüntünün boyutunu ayarlayabilirsiniz.

‍

‍

Bu özelliğin sayısız kullanım alanı vardır, ancak satın alma ve üretim için gerekli bileşenleri tek bakışta görmenizi sağlayan kullanışlı bir araçtır. Küçük resimler doğrudan SOLIDWORKS PDM'nin eViewer'ından oluşturulur ve modeli varsayılan olarak izometrik olarak gösterir.
