Parça Modelleme-SOLIDWORKS 2026'daki Yenilikler

Ofset Sac Metal Taban Flanşı

SOLIDWORKS Sac Metal, taban flanşlarını çizim düzleminden ofsetleme özelliğiyle önemli bir yükseltmeye kavuşuyor. Daha önce, taban flanşı orijinal çizim düzlemine kilitleniyordu ve bu da tasarım esnekliğini kısıtlıyordu.

‍

‍

SOLIDWORKS 2026'da kullanıcılar, taban flanşlarını belirli bir değer (tepe noktası, yüzey, yüz veya düzlem) kadar kaydırarak parça geometrisi ve hizalaması üzerinde daha fazla kontrol sağlayabilir. Bu geliştirme, özellikle hassasiyet gerektiren montajlar için kullanışlıdır ve deneyimi geleneksel ekstrüzyon özelliklerine daha uygun hale getirir.

İç Köşe İşlemleri

Köşe Kırma komutu, sac metal tasarımlarının köşe işlemlerini basitleştirmek için inanılmaz bir zaman tasarrufu sağlamıştır. Tarihsel olarak, Köşe Kırma komutu yalnızca modelin dış köşeleri için çalışmıştır.

‍

‍

SOLIDWORKS 2026, bu komuta iç köşeleri eklemek için yeni bir onay kutusu sunuyor. Bu geliştirme, iç köşe işlemlerini dış köşe işlemleri kadar kolay hale getiriyor.

Kullanılmayan Denklemleri Sil

Denklemler, SOLIDWORKS'teki en güçlü araçlardan biridir ve boyutları birbirine bağlamanıza ve gerçek bir parametrik tasarımı hızla oluşturmanıza olanak tanır. Ancak, denklem içeren bir özellik veya çizim silindiğinde, denklem askıda kalır ve ileride sorunlara yol açabilir.

‍

‍

Özellikleri ve çizimleri kaldırırken kullanılabilen yeni "Denklemleri Sil" onay kutusu bu sorunu çözüyor. Artık, askıda kalan veya özellik tarafından emilen tüm denklemler otomatik olarak kaldırılıyor.

‍

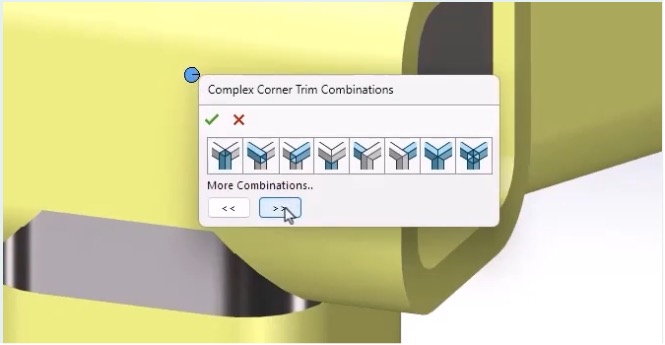

Geliştirilmiş Yapı Sistemi Köşe İşlemi

Yapı sistemleri, SOLIDWORKS 2019'da tanıtıldı ve tüm tel kafesin taslağını çizmeye gerek kalmadan kaynaklı yapıları hızla oluşturmak için gelişmiş bir iş akışı sağlıyor.

‍

‍

SOLIDWORKS 2026'daki yeni köşe işlemleri, daha sezgisel bir iş akışı sunarak, yepyeni bir bağlam içi menüde işlemleri daha iyi ön izlemenize ve seçmenize olanak tanır. Ayrıca, renk kodlu göstergeler, köşe türünü belirlemenize yardımcı olarak, neler olup bittiğini daha kolay anlamanızı sağlar.

Erişilebilir Kesim Listesi Özellikleri

Kesim listeleri, çok gövdeli bir parça için malzeme listesini birleştirmek, izlemek ve düzenlemek için önemli bir araçtır. Çok gövdeli parçadaki her bir gövde için maliyet, uzunluk ve parça numaralarıyla ilgili özellikleri içerebilirler.

‍

‍

SOLIDWORKS 2026, bu özelliklerin SOLIDWORKS PDM veya 3DEXPERIENCE platformu gibi alt akış uygulamalarında daha iyi kullanılabilirliğini sunar. Kesim listesi özellikleri artık parça yapılandırmalarında doğrudan referans alınabilir ve karmaşık geçici çözümlere olan ihtiyacı ortadan kaldırır.

Koordinatlara Göre Referans Noktaları

Referans noktaları, harici geometriye ihtiyaç duymadan 3B uzayda konumları doğru ve hassas bir şekilde kolayca belirlemenizi sağlar. Özellikler, gelişmiş birleştirme ve montajlar veya ölçüm ve analizler için konumları belirlemek amacıyla kullanılabilen tutarlı ve bağımsız bir referans sağlarlar.

‍

‍

Artık X, Y ve Z değerlerinden referans noktaları tanımlayabilirsiniz. Bu geliştirme, aksi takdirde zorlayıcı olabilecek geometri ve referansları hızla oluşturmak için kullanılabilir.

Sınırlayıcı Kutu Yönlerini Tanımlama

SOLIDWORKS'teki sınırlayıcı kutular, modeli çevreleyen en küçük zarfı tanımlamaya yardımcı olur. Bu, alan kısıtlamalarıyla çalışırken veya parçanızı üretmeden önce sac levha stoklarıyla çalışırken faydalı olabilir.

‍

‍

Daha önce, uzunluk, genişlik ve yükseklik yönleri model değişikliklerine bağlı olarak değişebiliyordu. Artık kullanıcılar, tasarımlarında tutarlılık sağlamak için bunları belirli düzlemlere göre tanımlayabilirler.

SOLIDWORKS 2026'ya Yükseltme

SOLIDWORKS 2026, parça tasarımını basitleştirirken kontrol ve entegrasyonu artıran anlamlı iyileştirmeler sunar. Daha akıllı sac levha iş akışlarından sezgisel yapı sistemlerine ve denklem yönetimine kadar bu güncellemeler, profesyonel mühendislerin değişen ihtiyaçlarını yansıtır.

Yükseltme sürecinde yardıma ihtiyacınız olsun veya sadece bu harika yeni geliştirmeleri keşfetmek isteyin, Armada Yazılım güvenilir teknik ortağınızdır. Ekibimiz, SOLIDWORKS 2026'ya yükseltmenin vereceğiniz en iyi kararlardan biri olmasını sağlamak için burada.
