Montaj Teknik Resimlerinde SOLIDWORKS Oluşturulmuş Görünümlerini Kullanma

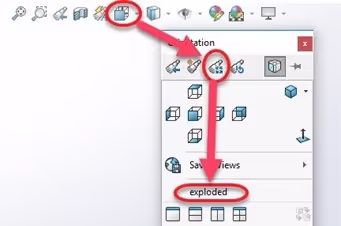

SOLIDWORKS teknik resimde aldığınız görüntü istediğiniz hizalamayı sağlamıyorsa veya standart görünümler size yetmiyorsa kendi görünümlerinizi oluşturabilirsiniz.Görünüm yönünün model ve çizim arasında eşleşmesini sağlamanın hızlı bir yolu, izometrik, dimetrik veya trimetrik gibi her ikisinde de aynı standart görünümü kullanmaktır. Ancak, biraz daha özel bir yönlendirme istiyorsanız, görünümleri şu şekilde görünümler oluşturabilirsiniz.Boşluk çubuğuna( Space Bar) basın veya grafik görünümünün üst kısmındaki Yönü Görüntüle düğmesini seçin. Bu, Yön penceresini getirir.Yeni Görünüm düğmesini seçin ve görünüm için "patlatılmış" gibi bir ad yazın. İşte hepsi bu kadar!

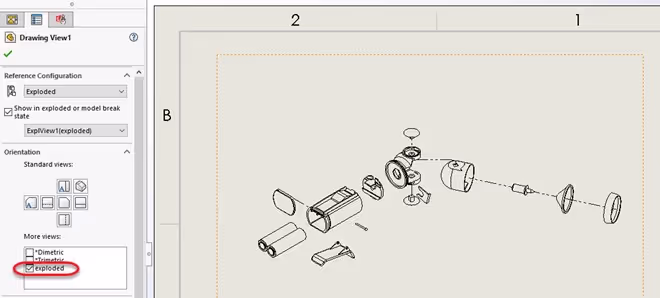

Peki bu görünümleri teknik resimde nasıl kullanacağız?Teknik resimde bir model görünümü ekleyin veya mevcut bir görünümü seçin ve soldaki Özellikler Yöneticisi'ne gidin. Yön altında, önceki adımda oluşturulan adlandırılmış görünümü seçin.

Görünüm Yönünü Değiştirme

İstersem, hem model hem de çizimdeki yönlendirmeyi birkaç basit tıklama ile de değiştirebilirim:

1. Modelde, istediğiniz yeni yönlendirmeyi ayarlayın.
2. Yön penceresini açın.
3. Standart Görünümleri Güncelle düğmesini seçin.
4. Listeden adlandırılmış görünümü seçin. Şimdi güncellenecek ve teknik resim görünümü de güncellenecektir.
