Montaj Ortamında Bileşenleri ve Bileşen Sayılarını Görüntüleme

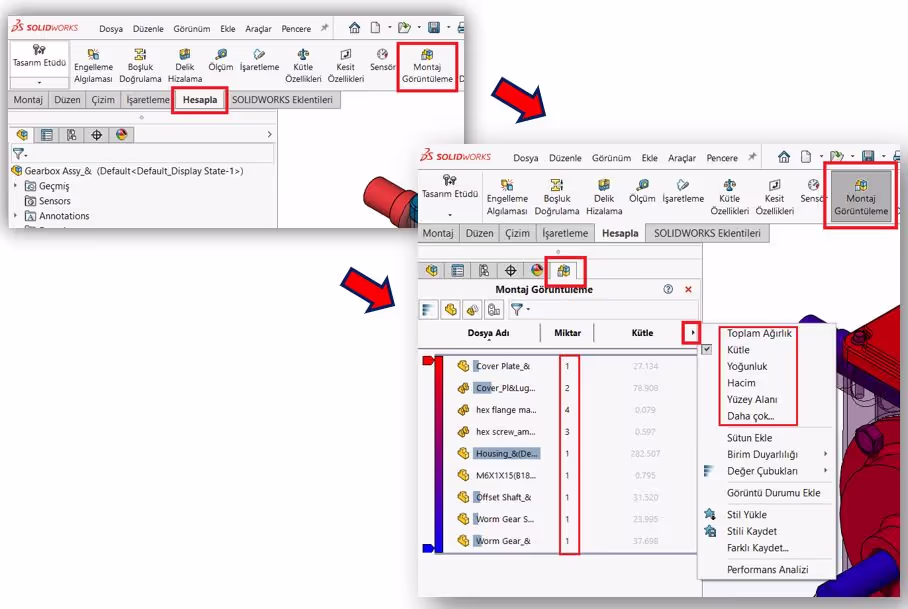

SOLIDWORKS çalıştığınız montaj datası içerisinde çok fazla bileşen mevcutsa ve bileşenlerinize ait bilgileri liste halinde görüntülemek istiyorsanız Montaj Görüntüleme komutu yardımıyla bu işlemi gerçekleştirmeniz mümkündür. Bu işlem için montaj datanız açık haldeyken Komut Yöneticisin’den Hesapla sekmesini açıyoruz, daha sonra bu sekmede yer alan Montaj Görüntüleme komutunu çalıştırdığımızda Unsur Ağacının son sekmesinde Montaj Görüntüleme sekmesi aktifleştirilmiş olacaktır. Bu kısımdan bileşenlerinizin listesini ve karşısında bileşenin montaj içerisinde kaç adet olarak bulunduğunu görüntüleyebilirsiniz. Ayrıca son sütunda Kütle, Yoğunluk ve Yüzey Alanı gibi hesaplama bilgilerini de görüntüleyebilirsiniz. Bu kısmı ayarlamak için sağ üst kısımda bulunan oka tıklayarak istediğiniz özelliği aktifleştirebilirsiniz.
