İki Kompleks Çizim Üzerinden Merkez Çizgisi Oluşturma

Yazar:

Tevrat Alan

16/3/2026

Paylaş:

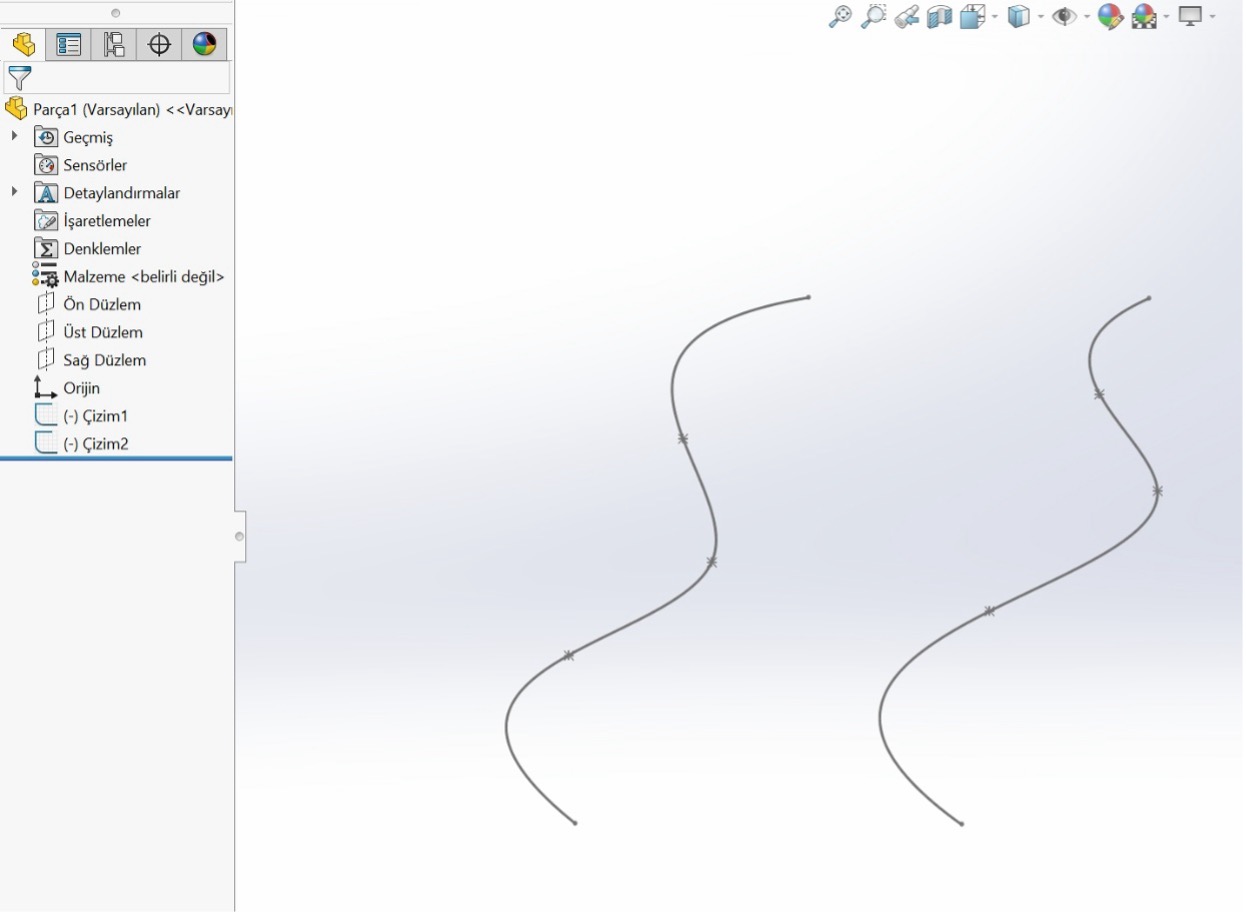

SOLIDWORKS ile tasarım süreçlerimizde bazen referans çizimlere ihtiyaç duyarız. Bu noktada bir sistemde merkez yolunun tespiti gerekli olduğunda SOLIDWORKS ile bu merkez çizgisini oluşturabileceğimiz birden fazla yöntem kullanabilmekteyiz. Merkez çizgisi oluşturmak için kullanabileceğimiz yöntemler aşağıdaki gibidir.

‍

1. Yüz eğrileri komutu ile

‍

‍

Öncelikle bir çizimden belli bir yüzey oluşturup bu yüzey kenarından diğer çizime loft ile yüzey oluşturuyoruz.

‍

‍

Sonrasında Yüz eğrileri komutunu açarak yüzeyi seçiyoruz. Burada yüzeyi iki eksende kaç çizim ile bölmek istediğinizi seçebilirsiniz.

‍

**Yüz eğrileri komutu ile yüzey üzerinde merkez çizgisi oluşturma**

‍

‍

2. Kesişim Eğrisi komutu ile

Bu komutta ile iki iç içe geçen bileşenin kesişen bölgelerinde çizim oluşturabiliyorsunuz. Bu örnek için de öncesinde her iki tarafta oluşturulan yüzeyden karşı çizimlere zıt olacak şekilde yüzeyleri oluşturuyoruz. Sonrasında Kesişim eğrisi komutu açılarak kesişen iki yüzeyi seçiyoruz.

‍
