hyperMILL Define Name Pattern Kullanımı

Define Name Pattern

•hyperMILL’de her işleme (Job)için isimlendirme yapılması gerekir.

•Define Name Pattern → İş adlarının otomatik şablonlarla oluşturulmasını sağlar.

•Kullanıcı, isim şablonunu bir kez tanımlar → Sonraki tüm işler bu şablona göre adlandırılır.

•Jobsekmesinde, işleme özelliklerine girilir.

•General (Genel) sekmesine geçilir.

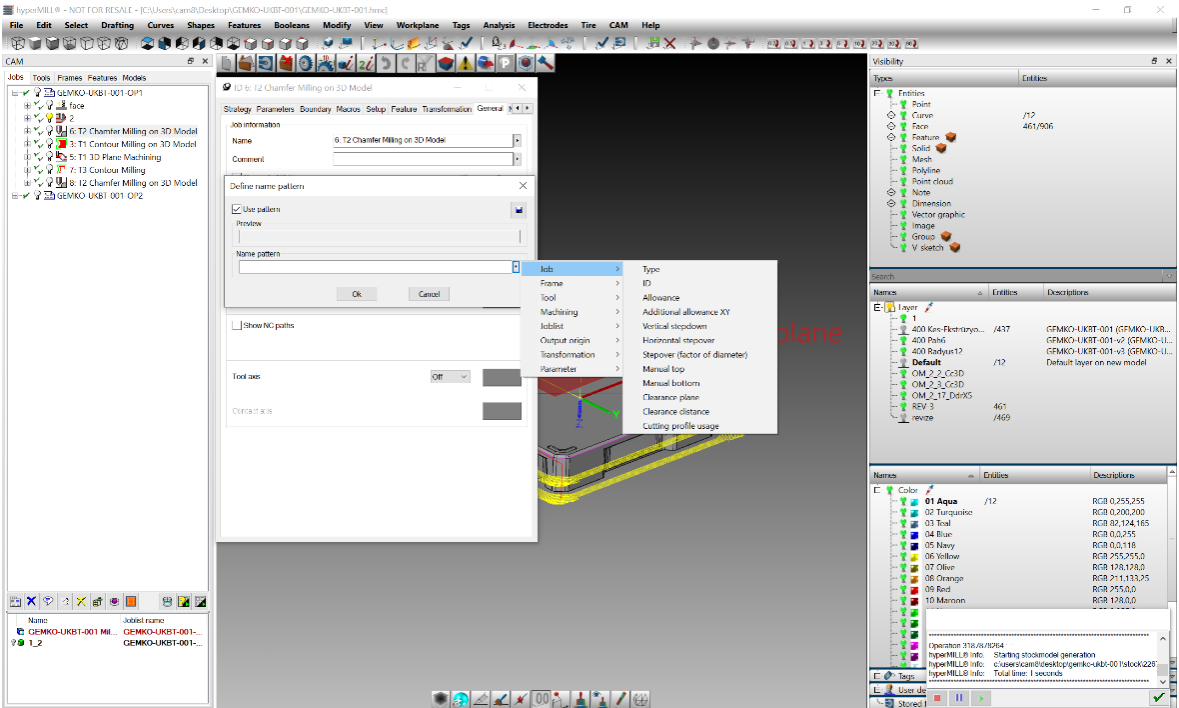

•Burada Define name pattern butonuna tıklanır.

•Usepattern kutusu işaretlenir.

•İsim şablonu yazılır veya değişkenler eklenir.

•Önizleme kısmında oluşturulacak isim görülebilir.

‍

‍

Kullanılabilen Değişkenler:
•- Job: ID, Type,Allowance, Stepdown, Stepover vb.

•- Tool: Takım numarası, çapı, uzunluğu

•- Frame: Koordinat sistemi

•- Machining: İşleme tipi bilgisi

•- Transformation: Döndürme / ayna bilgisi

•- Parameter: Özel işlem parametreleri

‍

•ÖRNEK KULLANIM

•Şablon:

•Job-<ID>-<Tool>-<Type>

•Otomatik Çıktı:

•Job-6-T2-Chamfer Milling

‍

Sonuç ve Avantajlar:

•İş adlarında standart sağlar

•NC programında düzenli görünüm elde edilir

•Uzun projelerde işleri ayırmak kolaylaşır

•Zaman kazandırır ve hata ihtimalini düşürür.

‍
