Geomagic For SOLIDWORKS ile Otomatik Yüzey Oluşturma Sorunu

SOLIDWORKS içerisinde tersine mühendislik için geliştirilen Geomagic for SOLIDWORKS eklentisi ile tarama datalarımız üzerinden en hızlı şekilde 3B CAD datalarımızı oluşturabilmekteyiz.

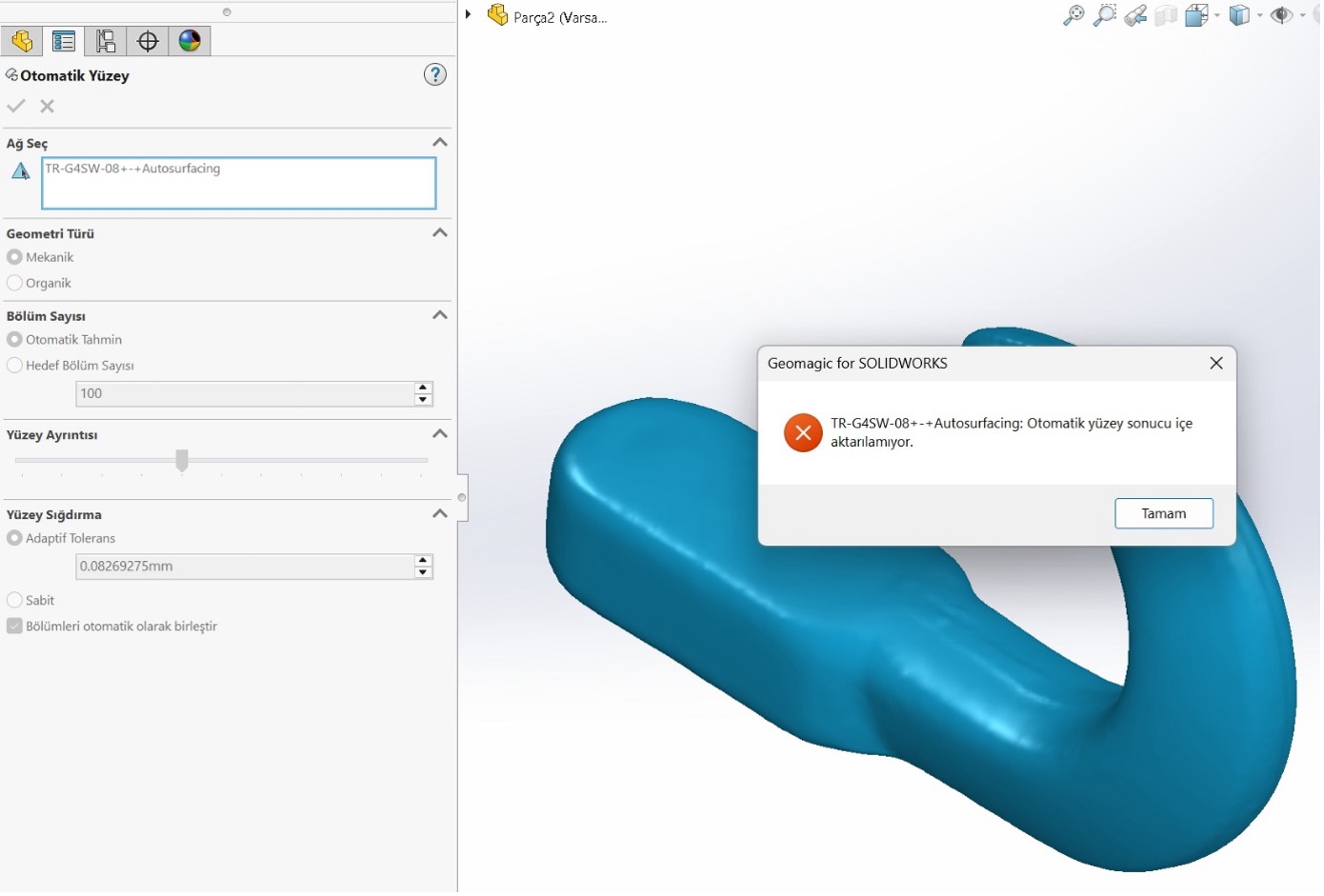

Bu CAD datalarını oluşturmak için en sık kullandığımız komutlardan biri olan otomatik yüzey oluştur komutunu kullanırken bazen hatalarla karşılaşabilmekteyiz. Eğer aşağıdaki hatayı alırsak sorunu çözmek için çok kısa bir yöntem bulunmaktadır.

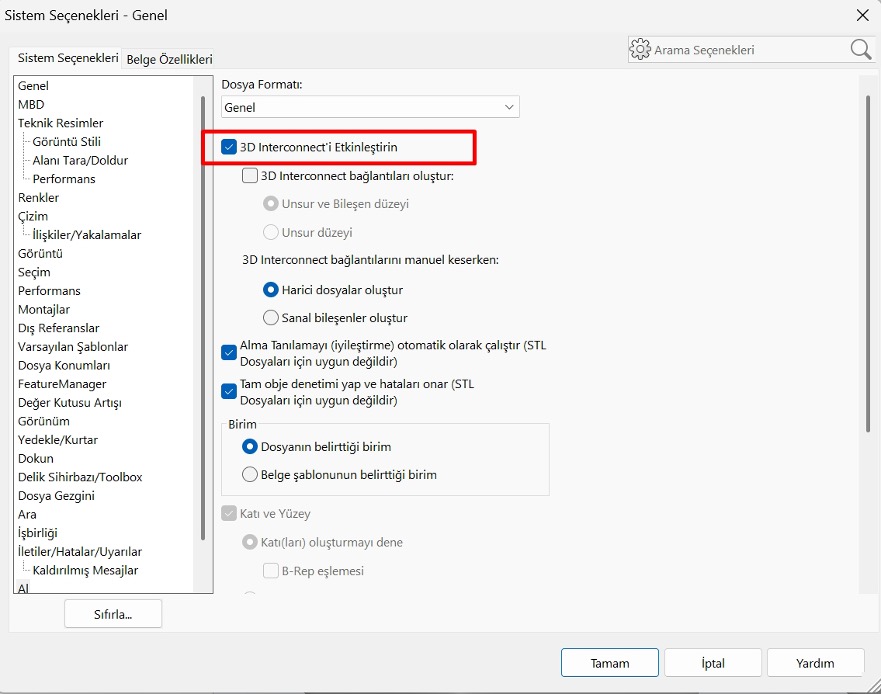

Eğer yukarıda gördüğünüz hatayı alıyorsanız bu hata SOLIDWORKS’ün alma ayarlarından kaynaklandığını anlayabilirsiniz. Çözüm için Sistem Seçenekleri>Al>Enable 3D Interconnect seçeneğine giderek bu seçeneği aktif hale getiriyoruz.
‍

Bu seçeneği aktifleştirerek otomatik yüzey komutunu sağlıklı bir şekilde kullanabilirsiniz.
