Flow Simulation 2026 Yenilikleri-3

SOLIDWORKS Flow Simulation 2026, parametreli çalışmaların sonuçlarını çok daha hızlı, görsel ve anlaşılır şekilde analiz etmeyi sağlayan yeni bir araç sunuyor. Bu yenilik, özellikle çok sayıda varyasyon içeren tasarım optimizasyonlarında sonuçların yorumlanmasını önemli ölçüde kolaylaştırıyor. Tasarım değişkenleri arasındaki bağımlılıkların net bir şekilde anlaşılması, bilinçli tasarım kararları almak için kritik öneme sahiptir. Flow Simulation 2026'da, parametrik çalışmaya yeni bir görselleştirme yöntemi olan balon grafiği eklendi. Bu, birden fazla parametre ve hedef arasındaki ilişkinin daha net anlaşılmasını sağlar.

ParametreliÇalışma Balonu Grafiği Neyi Sağlıyor?

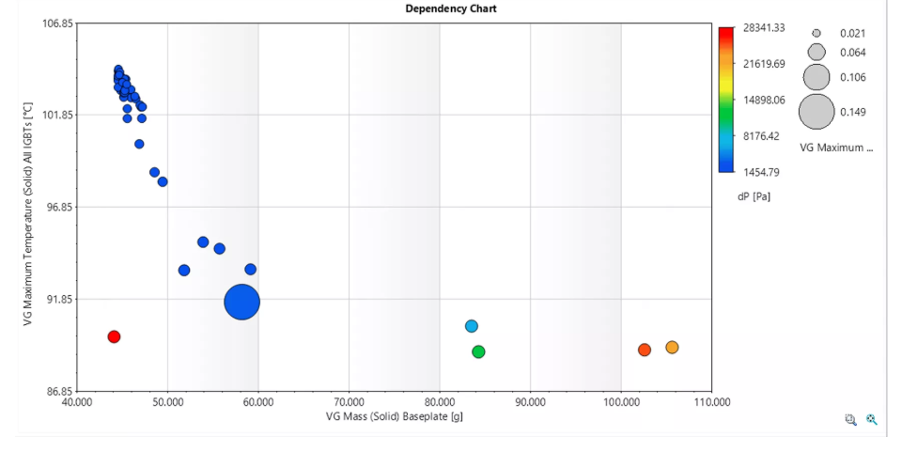

 Bu grafik, herbir senaryonun performansını temiz ve sezgisel bir balon diyagramı üzerinde görselleştiriyor.

Her balon,

-Bir parametreli çalışma sonucunu temsil eder

-Balonun konumu, seçtiğiniz iki çıktıya göre değişir (örneğin: basınç kaybı – debi)

-Balonun boyutu, üçüncü bir çıktı veya kalite metriğiyle ilişkilendirilebilir (örneğin: sıcaklık farkı, enerji tüketimi)

-Balonun rengi, bir performans kriterine göre sınıflandırılabilir

Bu sayede tüm varyasyonlar tek bakışta kıyaslanabilir hâle gelir.

‍
