DXF/DWG Dosyalarında Büküm Çizgileri Görünmüyor. Nasıl Aktif Edilir?

SOLIDWORKS, varsayılan çizim şablonunu kullanarak düzleştirilmiş şablonları DXF ve DWG formatlarında dışa aktarır. Eğer varsayılan çizim şablonunda büküm çizgileri görünmüyorsa, DXF veya DWG dosyasında da görünmeyecektir. Bu adımlar, büküm çizgilerinin dışa aktarımda görünmesini sağlamak için izlenmelidir.

Varsayılan Çizim Şablonunu Açma

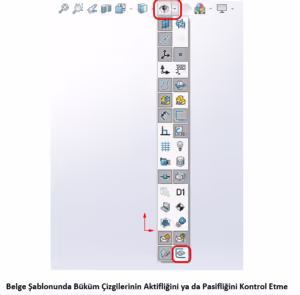

• SOLIDWORKS 'te yeni bir belge oluşturun ve varsayılan çizim şablonunu açın. Açılan çizim şablonunda büküm çizgilerinin gizli olduğunu görebilirsiniz.

Büküm Çizgilerini Etkinleştirme

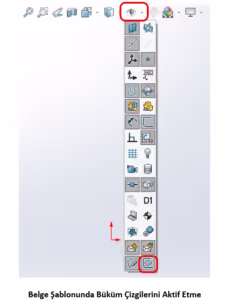

• Başlıklar Yöneticisi Çubuğu' ndan Görünüm Filtresi' ni kullanarak büküm çizgilerini etkinleştirin.

Çizim Şablonunu Kaydetme

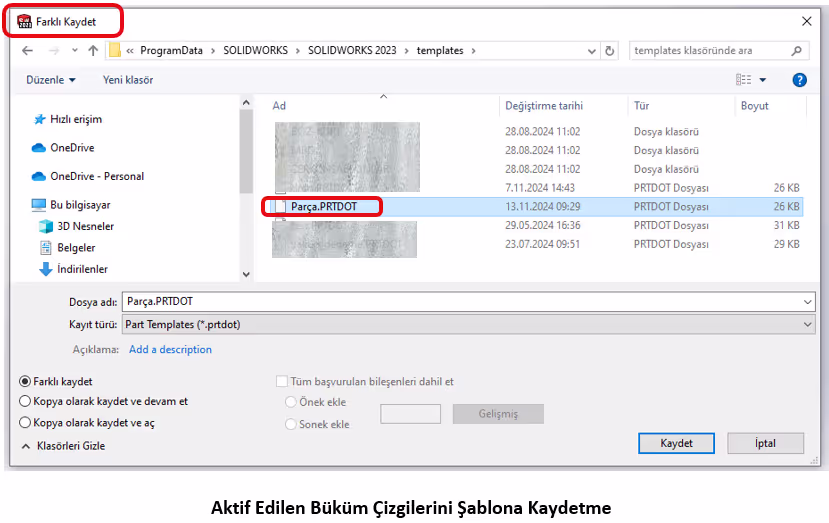

• Çizim şablonunu yeniden kaydedin. Kaydederken dosya türünü “Çizim Şablonu” olarak seçin. Yeni bir isim vermek istiyorsanız, varsayılan şablonu değiştirdiğinizden emin olun.

Dışa Aktarım Testi

• DXF veya DWG formatında dışa aktarımı yeniden test edin.
