DriveWorks İçin SOLIDWORKS PDM Kurulumu

DriveWorks İçin SolidWorks PDM Kurulumu


DriveWorks Pro ürünü ile Solidworks PDM Professional ürünü birbiri ile entegre şekilde çalışmaktadır. Driveworks ile datalarınızı oluşturabilir, PDM kasanıza gönderebilir ve kasa içerisindeki işlemlerinizi yönetebilirsiniz.

PDM Arayüzü


İlk Kurulum

DriveWorks'ün SOLIDWORKS PDM'e kaydedilmesi gereken herhangi bir dosya oluşturduğu tüm makinelerde aşağıdakiler gerçekleştirilmelidir.

Dosya üretebilen DriveWorks modülleri şunlardır:

DriveWorks Administrator
DriveWorks User
DriveWorks Otopilot
DriveWorks Live


1. Her DriveWorks makinesinde aynı klasör yapısına sahip bir SOLIDWORKS PDM yerel görünümü ayarlayın.

!  Windows Gezgini'nin klasör yolu uzunluğu en fazla 260 karakterdir.Bu nedenle PDM Yerel görünümünün en üst düzey klasöre/sürücüye uygulanmasını öneriyoruz.


2. SOLIDWORKS PDM'de bir DriveWorks kullanıcısı oluşturun. Bu kullanıcı DriveWorks ayarları aracılığıyla SOLIDWORKS PDM'de oturum açacak ve Kasa içindeki amaçlanan klasöre dosya eklemek, düzenlemek ve üzerine yazmak için izinlere ihtiyaç duyacaktır.

!  DriveWorks'ün PDM'ye giriş yapabilmesi için benzersiz bir kullanıcı oluşturulmasını öneririz.
SOLIDWORKS PDM, bu kullanıcıyı DriveWorks tarafından oluşturulan her dosyanın yaratıcısı olarak gösterecektir.
!  Eklenti ayarlarına girilen kullanıcı adı, PDM' in yerel görünümünde ve PDM' in SOLIDWORKS eklentisinde oturum açan kullanıcıyla aynı olmalıdır.

3. Eklenti etkinleştirilmeli ve kasa erişimi gerektiren her DriveWorks uygulamasında ayarları uygulanmalıdır.
4. Kullanıcının klasör oluşturabildiğinden emin olun.
5. Kullanıcının DriveWorks'ün erişeceği klasörlere dosya girişi ve çıkışı yapabildiğinden emin olun.

SOLIDWORKS PDM Professional Eklentisini Kurma

Eklenti etkinleştirilmeli ve kasaya erişim gerektiren her DriveWorks uygulamasında aşağıdaki ayarlar uygulanmalıdır.


1. Uygulamanın üst kısmındaki ayarlar simgesine tıklayın.
2. Eklenti Ayarlarını seçin.
3. Uygulama Eklentileri bölümünden SOLIDWORKS PDM Professional'ı seçin.
4. Ayarlar penceresinin alt kısmındaki Etkinleştir butonuna tıklayın.
5. PDM yerel görünümü ayarlanmışsa Etkinleştirme seçeneği kullanılabilir olacaktır.
6. Ayarlar penceresinin alt kısmındaki Ayarlar butonuna tıklayın.

Eklentideki ayarlar hakkında bilgi edinmek için SolidWorks PDM Eklenti Ayarları'na bakın.

Oluşturulan Dosyaların Kasaya Kaydedilmesi

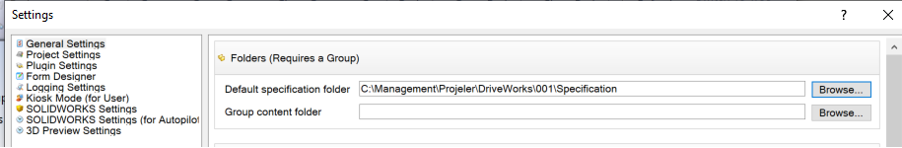

DriveWorks'te "Varsayılan spesifikasyon klasörü" ayarı, tüm dosyaların kaydedileceği kasa içindeki bir konum olarak ayarlanmalıdır.

“Default Specification Folder” Konum Seçimi

Bu ayar yapıldığında ve her dosyanın yol kuralı bu konuma göre olduğunda DriveWorks'ün ürettiği dosyaların her biri çalıştırıldıktan sonra kasaya aktarılacaktır.

Dosya Yolu: Her dosya türünün uygulanabilir bir kuralı olan bir yol parametresi vardır.
Kural sonucu bir sürücü harfi (C:) veya bir UNC konumlayıcısı (\MAKINE-ADI) ile başlamazsa, dosya "Varsayılan spesifikasyon klasörü" ayarına göre oluşturulacaktır.
Bu dosyalar şunları içerir:

• Belgeler - Dosyalar (ve bunlardan üretilen herhangi bir dosya biçimi)

! E-posta belgeleri hariç.

• SOLIDWORKS Parçaları ve Montajları (ve bunlardan üretilen herhangi bir dosya biçimi)
• SOLIDWORKS Teknik Resimleri(ve bunlardan üretilen herhangi bir dosya biçimi)
• Spesifikasyon Dosyaları

DriveWorks'teki bazı özellikler, dosyayı bulmak için mutlak (tam) bir dosya yolu gerektiren dosyalar üretebilir, bunlar şunlardır:


• Üretim Görevleri - Görüntü Oluşturma görevi gibi
• Spesifikasyon Görevleri - Belirtim Verilerini Dışa Aktar görevi gibi

Yukarıdakileri kullanarak SOLIDWORKS PDM kasasına kaydedilmesi gereken dosyalar oluştururken, Kasaya dosya kaydetme görevinin Spesifikasyon Akışına eklenmesi gerekir.

! SOLIDWORKS PDM eklentisi yalnızca Sıraya Alınmış Oluşturmayı (manuel ve otomatik) destekler.
Modellerin ve dosyaların kasaya kaydedilmesi için İsteğe Bağlı Üretim desteklenmez.


Grup ve Proje Dosyaları
Bireysel Grup dosyaları (.drivegroup) ve Proje dosyaları (.driveprojx) kasada saklanabilir.

! DriveWorks, bu dosyaları düzenlemeden önce kasadan çıkarma uyarısı vermeyecek.

Grup ve Proje dosyalarının revizyon denetimi gerekiyorsa, yedekleme ve geri yükleme noktalarını manuel olarak oluşturmak için DriveWorks Veri Yönetimi'ndeki Paketle Gönder işlevini kullanmanızı öneririz.

Paylaşılan Gruplar SQL Server tabanlıdır ve bu nedenle SOLIDWORKS PDM tarafından kontrol edilebilen fiziksel bir dosyaları yoktur.


Ana Dosyalar
Tüm dosyaların üretildiği Master dosyalar kasada saklanabilir.
Bu tamamen ana belgeler ve bileşenler için PDM işlevselliğinin gerekli olup olmadığına bağlıdır.
DriveWorks, ana dosyaların nereye kaydedildiğine bakılmaksızın ana dosyaları kopyalayabilecek ve yeni oluşturulan dosyaları kasaya teslim edebilecektir.

Ana Dosya Sürümlerinin Kontrolü
SOLIDWORKS PDM tarafından yönetilen SOLIDWORKS model ve teknik resimlerinin ana dosya sürümleri kurallar aracılığıyla seçilebilir.
Bunun için yapılması gerekenler şunlardır:

• SolidWorks PDM Eklenti Ayarları'nda “En son ana modellerin ve çizimlerin sağlandığından emin olun seçeneğinin” işaretini kaldırın.
• Önceki bir revizyonun kullanılmasını gerektiren her ana model veya çizimde özel özellik DWMasterVersion'ı oluşturun ve yakalayın.
• Kullanılacak revizyonun numarasını veren DWMasterVersion özelliği için bir kural uygulayın.

Geliştirme ve Üretim Grupları
SOLIDWORKS PDM tarafından yönetilmesi gereken ayrı Geliştirme ve Üretim ortamlarını kullanırken aşağıdakileri göz önünde bulundurun:

• Ayrı Geliştirme ve Üretim kasalarını kullanma

Veya

• Kasadan çıkan geliştirme içeriği ve kasadaki üretim içeriği

Her iki senaryo da revize edilmiş geliştirme dosyalarıyla önemli üretim dosyalarının üzerine yazmayı karmaşık hale getirir.

Grup ve Proje dosyalarının revizyon denetimi gerekiyorsa, yedekleme ve geri yükleme noktalarını manuel olarak oluşturmak için DriveWorks Data Management uygulamasında Grup Kopyala/Paketle ve Git işlevini kullanmanızı öneririz.

Çoklu Makine Ortamı

Birden fazla DriveWorks modülü kullanıldığında her DriveWorks makinesinde aşağıdakiler gereklidir:

• DriveWorks kullanan tüm makinelerde SOLIDWORKS PDM Professional eklentisinin etkinleştirildiğinden emin olun
• Eklentinin aynı seçeneklerin işaretli olarak ayarlandığından ve tüm makinelerde aynı DriveWorks'e özgü oturum açma kimlik bilgilerini kullandığından emin olun
• SOLIDWORKS PDM yerel görünümünün tüm makinelerde aynı klasör yoluna ve yapısına sahip olduğundan emin olun
• SOLIDWORKS PDM seçeneğinin Her zaman en son sürümle çalış (SOLIDWORKS PDM Yöneticisi kullanıcı ve grup ayarlarında bulunur) işaretli olduğundan emin olun( son sürüm üzerinden çalışılması isteniyorsa yapılmalıdır).

Düzenlenmiş Spesifikasyon Modelleri ve Çizimlerinin Yeniden Oluşturulması

PDM kasasında daha önce yayımlanmış modelleri ve belgeleri yeniden oluşturmak için aşağıdakileri yapmanız gerekir:
Bu yöntem hem modelleri hem de çizimleri yeniden üretecek ve versiyon numaralandırmasını artıracaktır.
Bu, çizim dosyalarının SOLIDWORKS PDM ile yeniden oluşturulabilmesinin tek yoludur

• DriveWorks genel ayarları içince  Mevcut Özelliklerin Düzenlenmesine İzin Ver seçeneğinin işaretli olduğundan emin olun
• DriveWorks Genel Ayarının Yayınlanan Model Verilerini Üzerine Yaz seçeneğinin işaretli olduğundan emin olun
• Belirtim Akışına, Görev Yeniden Oluşturma ve Üzerine Yazma Bileşenlerini ekleyin.

Bu, çalışan durumun Ayrılma Durumu Olayına uygulanmalıdır.

DWSpecificationId kuralını görevin Specification Id özelliğine uygulayın. Bu, şu anda düzenlenen spesifikasyonun Id'siyle sonuçlanacaktır.
Bu ayar, belirtilen Spesifikasyon Kimliğinin tüm Spesifikasyon bileşenlerinin yeniden oluşturulmak üzere işaretlenmesine olanak tanır.

• Bu Göreve Koşul Belirtimi Türünü ekleyin.

Tür özelliğini Varolan olarak ayarlayın.
Bu uygulandığında görev yalnızca aynı Belirtim düzenlendiğinde çalıştırılacaktır.



‍
