‍SolidWorks’te parçalar/montajlar için çok sayıda configuration (yapılandırma) oluşturabilirsiniz. Normalde bunları manuel olarak konfigürasyon sekmesinden oluştururuz. Configuration Publisher ise bir PropertyManager arayüzü oluşturur. Yani montaj sırasında basit seçenekler (ör. ölçü, tip, malzeme, delik çapı) seçerek otomatik olarak uygun konfigürasyona yönlendirebilirsiniz. Sizinle bir cıvata parçasının Configuration Publisher ile parametre oluşturulmasını sağlayalım.

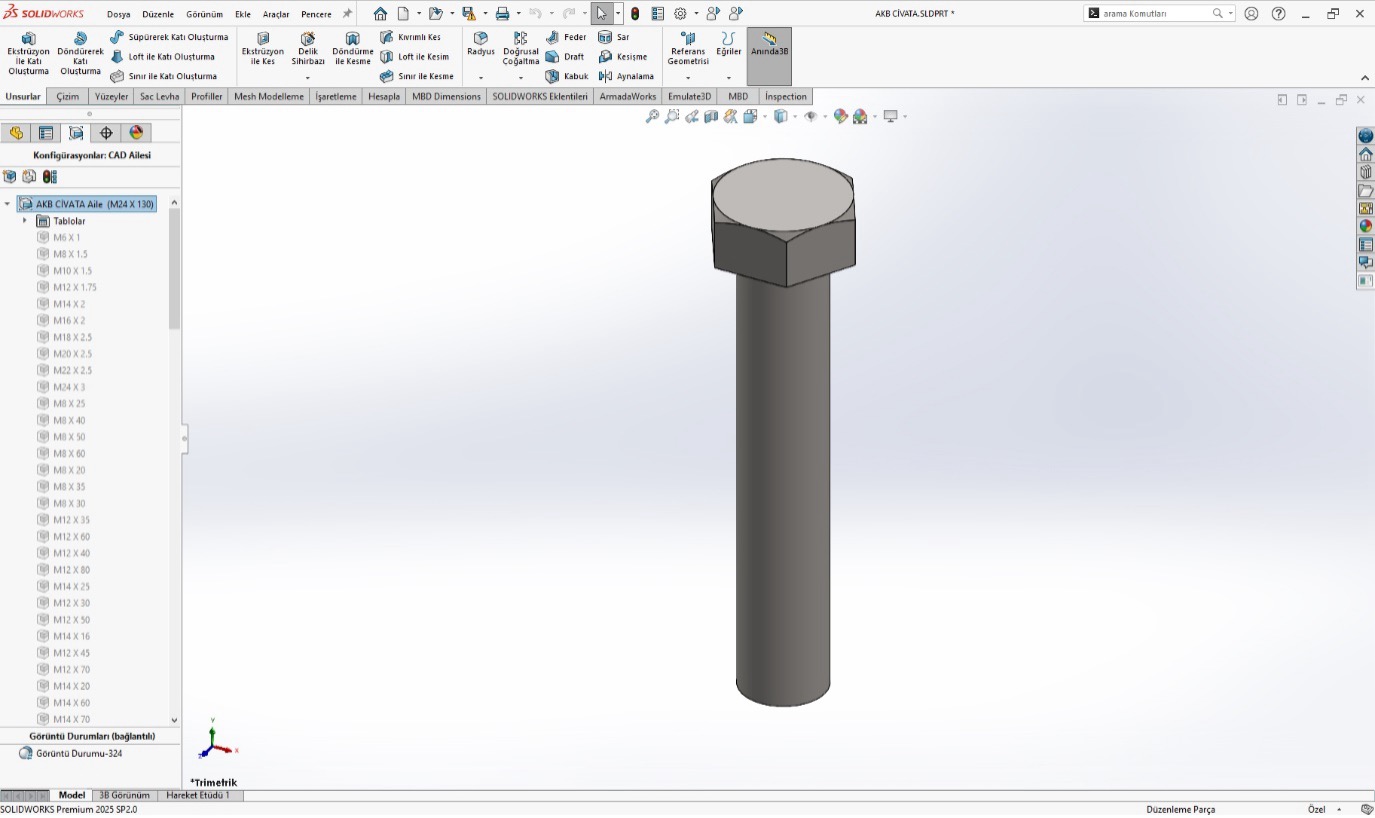

Solidworks te çalışma için konfigürasyonlar oluşturuldu burada excel tablosu oluşturup ölçü ve değerleri konfigüre edebilirsiniz. Burada önce parçada konfigürasyonlara uygun parametreler (ölçüler, unsurların açılıp/kapatılması, vb.) oluşturunuz.

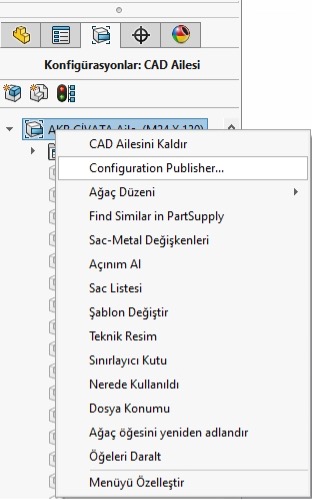

Unsura sağ klik yaparak Configuration Publish seçeneğine tıklayınız. Bu seçeneğe tıkladıktan sonra çıkan pencereye tamam diyerek Configuration Publish arayüzünün açılması  sağlanılır.

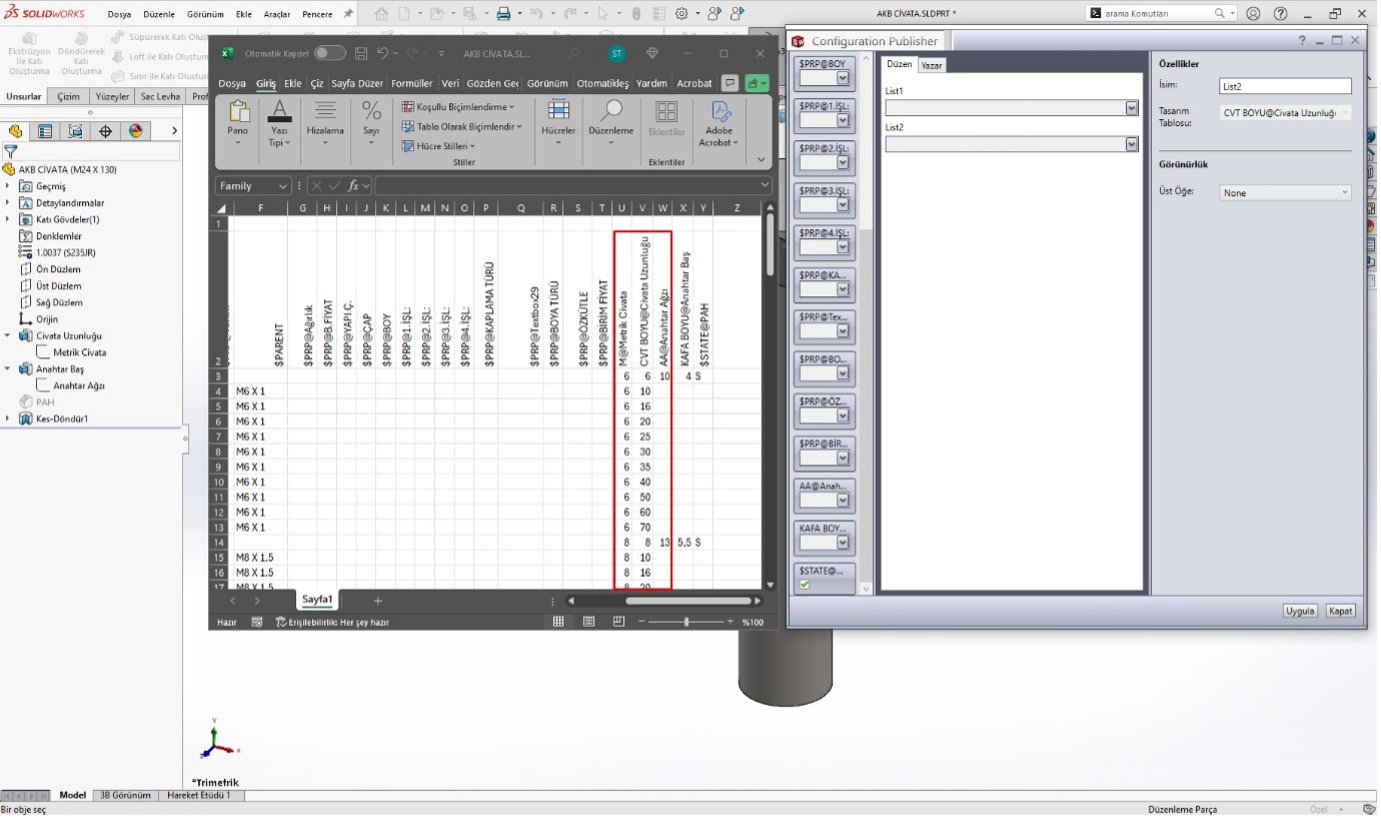

Publish üzerinde seçeceğimiz parametrelerin listelenebilmesi için Excel dosyası üzerindeki değerlerin eklenmesi gerekmektedir. Configuration Publish arayüzünde Metrik Cıvata ve Cıvata Uzunluğu seçenekleri sağ tarafta bulunan boş alana sürüklenir.

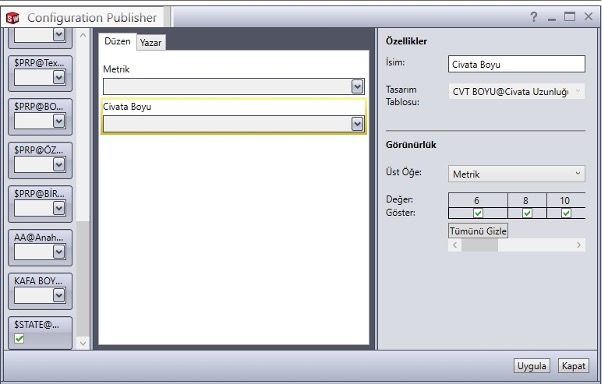

List1 ve List2 isimleri düzenlenilerek İsimlendirilir. Cıvata çapını girdiğimiz değere Metrik ve boyu seçeceğimiz alan için Cıvata Boyu ifadeleri yazılır. Metrik değerini seçildikten sonra Cıvata Boyunu belirlemek için Cıvata Boyunu Metrik değerine bağlıyoruz. Bu sayede Parametreler seçilirken Cıvata çapını seçtiğimizde bu çapa sahip boy uzunluklarının seçimini sağlayabileceğiz. Bu işlemlerden sonra uygula seçeneğine tıklayıp arayüzü kapatınız.

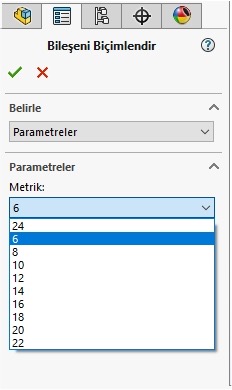

Montaj ortamına dosyayı eklediğimizde Metrik kısmında cıvata çapı seçilip ikinci seçenekte Cıvata boyu belirlenerek konfigürasyon seçimi sağlanılır.

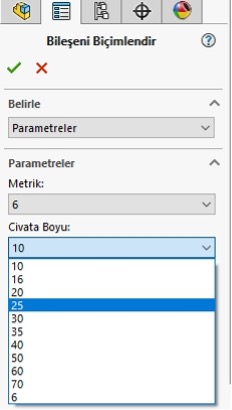

Yapılan seçimlerden sonra belirlediğimiz özelliklerdeki konfigürasyonun geldiğini görmekteyiz.

‍Kullanıcıya AvantajlarıHız: Tek tek konfigürasyon aramaya gerek kalmaz, kullanıcı basit seçimlerle doğru parçayı seçer.

‍Hata Azaltma: Yanlış ölçü ya da konfigürasyon seçme ihtimali düşer.Standartlaştırma: Katalog parçaları (civata, somun, profil, boru, bağlantı elemanı) için standart seçim ekranı sağlar.Esneklik: Yeni ölçüler/konfigürasyonlar eklemek çok kolaydır.

‍Hangi Tür Tasarımlarda Kullanılır?

‍Katalog Parçaları; Civata, somun, rondela, pim, rulman, profil vb. gibi birçok boyutu/standartı olan parçalarda.

Müşteri Seçimine Göre Değişen Ürünler; Örneğin: Klima gövdesi; uzunluk/genişlik değişiyorsa. Raf sistemleri ; yükseklik ve genişlik değişken olduğu durumlarda.

Özel Üretim Modüller; Örneğin boru hatlarında çap ve uzunluk farklı kombinasyonlarda seçildiğinde.Mekanik Sistemler; Konveyör, kapak, dolap, çerçeve gibi ölçüleri sık değişen ama standart varyasyonları olan sistemlerde kullanılabilir..

‍
