Amerikan Sistemi ve Avrupa Sistemi Teknik Resim Görünümü Ayarlama

Teknik resimlerde iki tip görüntü yerleşimi bulunmaktadır.[caption id="attachment_14375" align="aligncenter" width="596"]

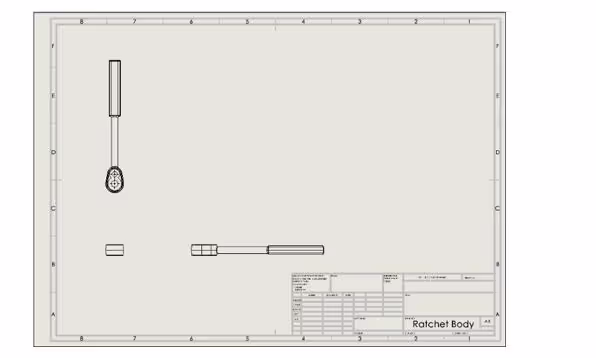

Şekil 1 : Amerikan sistemi[/caption][caption id="attachment_14376" align="aligncenter" width="630"]

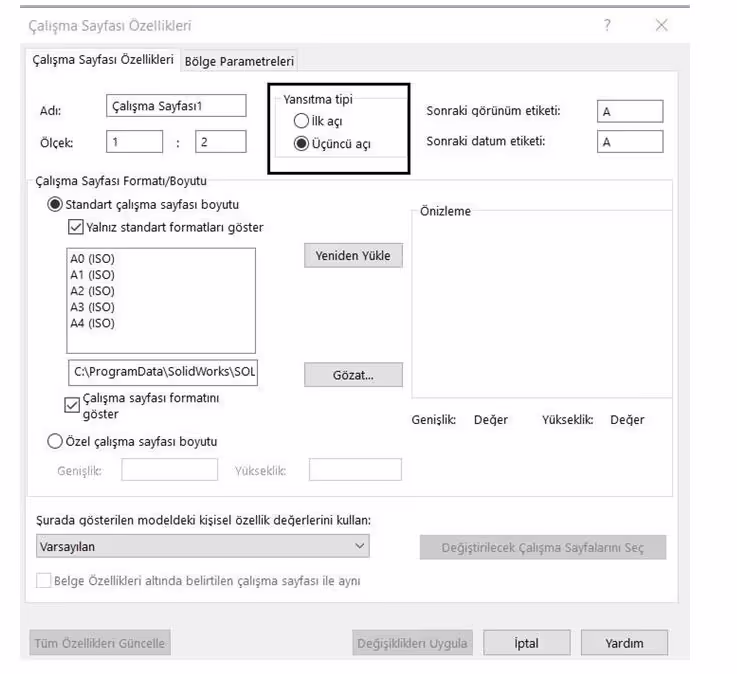

Şekil 2: Avrupa sistemi[/caption]SOLIDWORKS teknik resim ortamında bu ayarı değiştirmek için çalışması sayfası sağ tık + özellikler denilerek “Çalışma Sayfası özellikleri” ekranına ulaşılır.

Bu özellikler içerisinde yansıtma tipi özelliği ile Amerikan sistem ve Avrupa Sistemi ayarlaması yapılabilir.

• Üçüncü Açı : Amerikan sistemi
• İlk açı : Avrupa

“Değişiklikleri uygula” deyip kapattığınızda seçtiğiniz yansıtma tipine göre görünümleriniz değişecektir.
