xDesign ile Hacimsel Kesit Görünümü Oluşturma

Ürün tasarımlarının iç yapısını detaylı bir şekilde incelemek, mühendislik süreçlerinde büyük önem taşır. 3DEXPERIENCE xDesign’da bulunan Hacimsel Kesit Görünümü (Volume View) özelliği, belirlenen bir hacim içinde ürünün iç yapısını görüntülemenize olanak tanır.

Bu görünümü oluşturmak için Görünüm (View) sekmesindeki Hacim Görünümü (Volume View) komutunu kullanabilirsiniz. Eğer mevcut bir hacimsel kesiti düzenlemek isterseniz, Kesit Görünümü (Section View) komutunun açılır menüsünden Hacmi Düzenle (Edit Volume) seçeneğini kullanabilirsiniz.

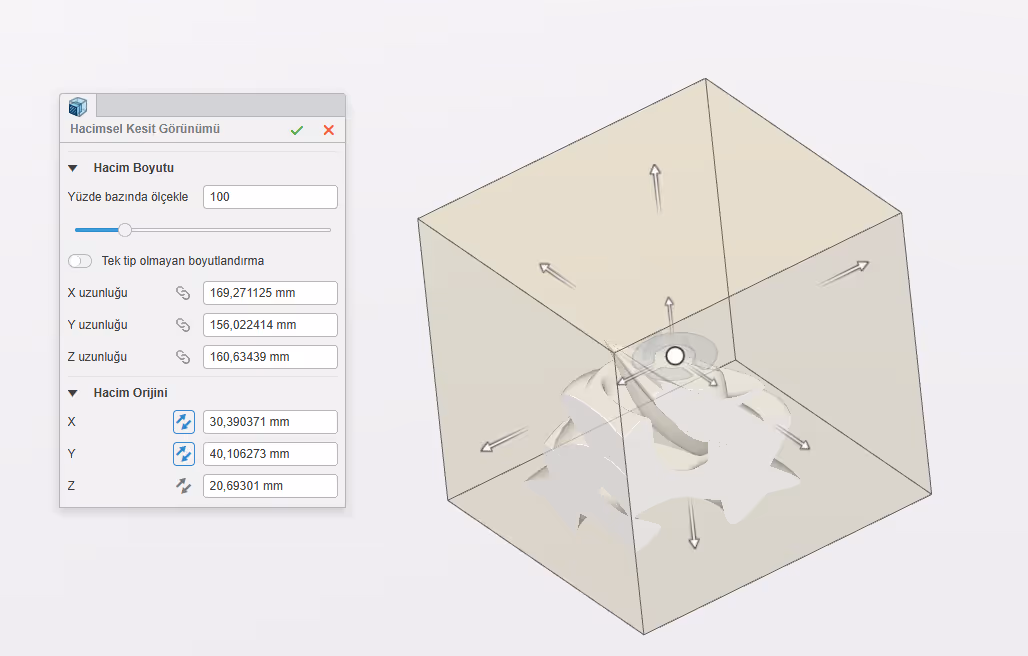

Hacim boyutlarını ayarlamak için Hacim Boyutu (Volume Size) bölümünü açarak ölçek yüzdesini belirleyebilir veya kaydırıcıyı kullanarak değer atayabilirsiniz. Eşit Olmayan Boyutlandırma (Non-uniform sizing) seçeneği aktif hale getirildiğinde, X, Y ve Z eksenleri için farklı boyutlar belirleyebilirsiniz. Ayrıca, hacmin başlangıç noktasını Hacim Kökeni (Volume Origin) sekmesinden belirleyebilir veya Robot aracı ile doğrudan konumlandırabilirsiniz.

Hacimsel Kesit Görünümü, tasarımınızın iç detaylarını analiz etmenizi sağlayarak mühendislik doğrulama süreçlerinde büyük kolaylık sunar.

‍
