SOLIDWORKS’TE ZARF BİLEŞEN KULLANIMI

‍Solidworks’te karmaşık ve büyük montajlar üzerinde çalışırken, performans sorunları yaşamak ve düzeni takip etmekte zorlanmak sıkça karşılaşılan bir durumdur. Bu gibi durumlarda, Solidworks’ün sunduğu güçlü bir araç olan zarf (envelope) özelliği kurtarıcı olabilir. Zarf, montajın belirli bileşenlerini basitleştirilmiş bir şekilde temsil ederek montaj performansını artırmanıza ve tasarım sürecini kolaylaştırmanıza yardımcı olur.

Örnek Montaj

Örnek montaj da mavi ile işaretlediğimiz üçgen sayısı fazla olan bir motor bu görünen montajın beklenenden geç açılmasını sağlayabilir bu durumda step data olarak indirilen bu ürünün zarf olarak kullanmayı inceleyeceğiz.


!!! Dikkat: Temel olarak, zarf, bir montajda yalnızca görsel referans olarak kullanılan ve montaj hiyerarşisine dahil olmayan bir bileşendir. Yani zarflar, çarpışma algılaması, ağırlık hesaplamaları veya BOM (malzeme listesi) gibi hesaplamalarda yer almazlar. Bu durum, özellikle çok sayıda karmaşık parçanın bulunduğu büyük montajlarda önemli avantajlar sağlar. Zarfın başlıca faydaları şunlardır:


• Performans İyileştirmesi: Zarf, karmaşık alt montajları veya bileşenleri basitleştirilmiş bir geometriyle temsil ettiği için, montajın yeniden oluşturulma ve görüntüleme süresini önemli ölçüde kısaltır.
• Görsel Netlik: Montajın tamamını yüklemek yerine, yalnızca referans için ihtiyacınız olan bileşenleri zarf olarak kullanarak daha temiz ve anlaşılır bir çalışma ortamı oluşturabilirsiniz.
• Parça Yerleşimi Kolaylığı: Yeni bir bileşen eklerken, zarf olarak tanımlanmış mevcut bileşenleri referans alarak doğru konumu kolayca belirleyebilirsiniz. Bu, özellikle motor, pompa gibi standart bileşenlerin etrafına yeni parçalar tasarlarken oldukça kullanışlıdır.
• Model Boyutunu Küçültme: Tüm bileşen verilerini yüklemek yerine, zarf yalnızca en temel geometri bilgisini içerir, bu da dosya boyutunu küçültmeye yardımcı olur.

Solidworks’te “Zarf Bileşen”, montaj tasarımlarında referans almak amacıyla kullanılan özel bir bileşen türüdür.

• Montajda çakışma kontrolü,
• Yerleşim analizi,
• Montajdaki diğer parçaların konumlandırılmasına yardımcı geometrik rehber
  olarak kullanılır.

Montajda bir bileşeni “Zarf” olarak tanımlamak için aşağıdaki adımları izleyelim:

Zarf Olacak Parçanın İşaretlenmesi

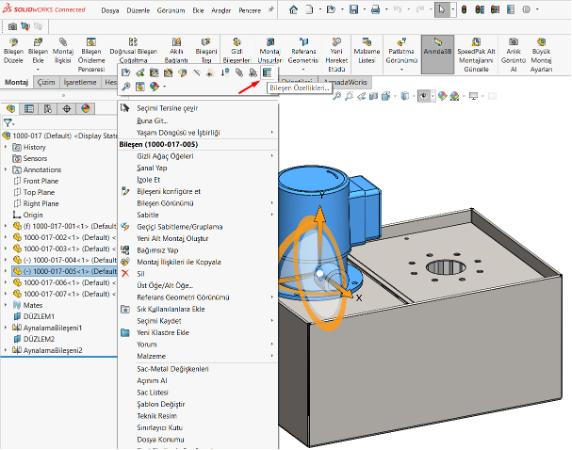

Zarf olacak bileşen işaretlenir ve fare sağ tık kullanarak bileşen özellikleri açılır.

Seçilen Parçanın Zarf Bileşen Olarak Belirlenmesi

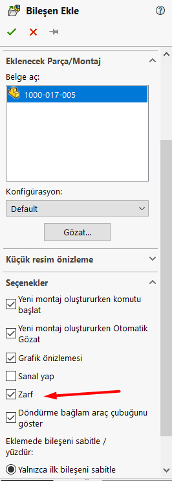

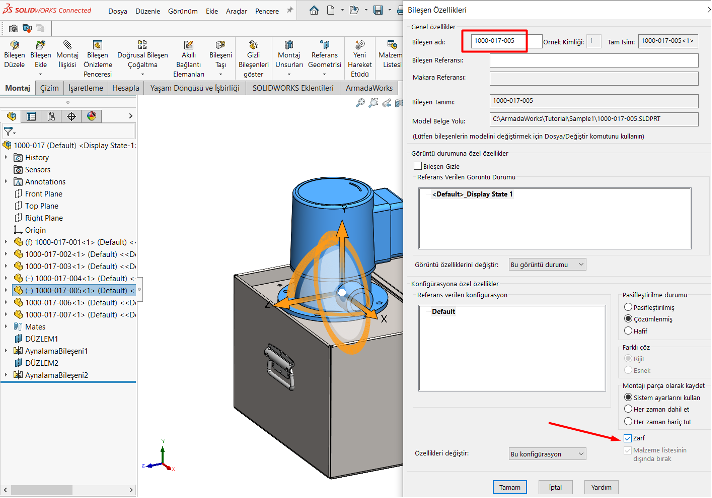

‍Bileşen özellikleri açıldığında sağ alt bölümde yer alan “Zarf” işaretlenir ve “Tamam” diyerek çıkılır. Eğer bir montaj parçasını veya alt montajını bileşen ekle ile eklerken yapmak istiyorsanız da bileşeni eklerken seçenekler bölümünde yer alan “Zarf” işaretlemesini yapmaktır.

Zarf Bileşen Görseli

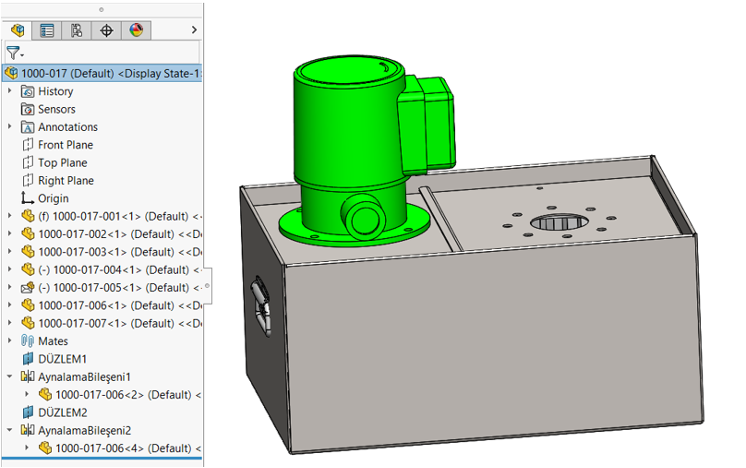

Zarf bileşenleri unsur ağacında zarf işareti ile işaretlenir ve istenirse görselde olduğu gibi görüntüleri değişmiş verilir.

İpuçları

• Zarf bileşenlerin rengini farklı ayarlayarak montajda daha kolay ayırt edebilirsiniz.
• Zarf Seçeneklerinden sadece seçim filtresi için kullanılmasını sağlayabilirsiniz.
• Çakışma analizi yaparken zarfı dahil/dahil etmemeyi seçebilirsiniz.

Zarf özelliği, Solidworks’ün karmaşık tasarımları yönetme kabiliyetini artıran güçlü ve esnek bir araçtır. Doğru kullanıldığında, tasarım sürecinizi hızlandırabilir ve montaj performansınızı önemli ölçüde artırabilir. Büyük ölçekli projelerde çalışıyorsanız, bu özelliği kullanmayı alışkanlık haline getirmeniz, size uzun vadede zaman ve performans kazancı sağlayacaktır.

‍
