SOLIDWORKS'te Tırtıl Çekme Nedir?

Solidworks’te Tırtıl Çekme Nedir?

Solidworks’te tırtıl çekme (knurling), bir yüzeye girinti-çıkıntı şeklinde desen uygulama işlemidir. Bu işlem genellikle silindirik parçalarda, örneğin tornavida sapları, şaftlar, kontrol kolları ve metal düğmelerde kullanılır. Amaç, parçanın el ile daha kolay kavranmasını sağlamak, kaymayı önlemek ve estetik görünüm kazandırmaktır.

Solidworks’te tırtıl çekme, doğrudan bir komutla yapılmaz; bunun yerine iki yöntem kullanılır:


• Görsel yöntem: Yüzeye sadece tırtıl dokusu uygulanır. Bu yöntem hızlı ve sistem dostudur.
• Gerçek geometri yöntem: Helisel eğri ve süpürme kesitiyle fiziksel tırtıl modeli oluşturulur. Daha gerçekçidir ancak dosyayı ağırlaştırabilir.

Teknik çizimlerde ise tırtıl, genellikle not olarak belirtilir. Bu işlem, tasarımın üretime uygunluğunu göstermek ve renderlarda daha gerçekçi bir görünüm elde etmek için kullanılır.

Teknik resimlerde tırtıl çekme komutunu kullanmak için aşağıdaki adımların kullanılması gereklidir.


• Çizimi yapılan datayı teknik resim şablonunuza aktarınız.

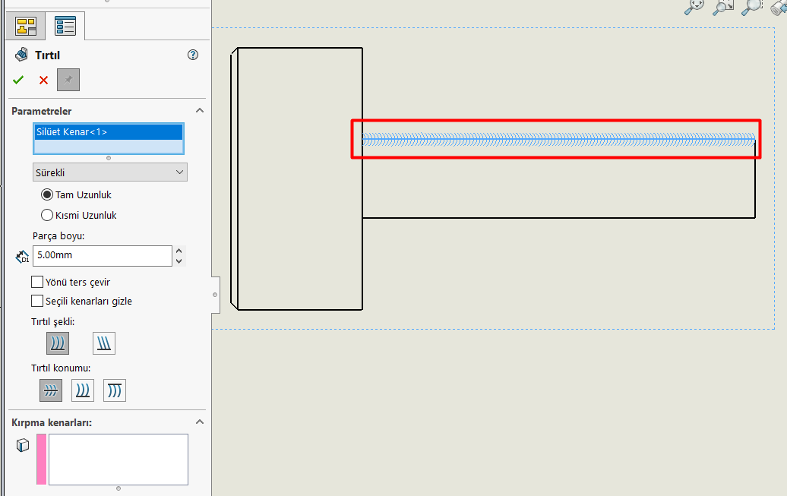

• Ardından “Ekle – Detaylandırmalar – Tırtıl” komutunu seçiniz.

• Komut seçimini yaptıktan sonra tırtıl görünümü vermek istediğiniz kenar seçimi yapılmalıdır.
• Kenar seçimi yapıldıktan sonra tırtılın yönünü ve konumunu manuel ayarlanabilmektedir.
• Bu şekilde teknik resim görünümlerinize de bu görünümü ekleyebilirsiniz.
