SOLIDWORKS’TE TEKNİK RESİMDE KESİŞİM SEÇİMİ

‍Solidworks’te bir modelin tasarımında en çok kullanılan özelliklerden birisi radyüslü yüzeyler sıklıkla kullanılır. Bu kullanımda hazırlanan parçanın teknik resmini aldığımız da iki radyüslü çizgiye tıkladığımız da bize merkezler arası ölçüyü verir. Radyüslerin dış teğet merkezi arası uzaklıkları almak veya dıştan dışa ölçmek için bazı işlem adımları yapılmalıdır. Öncelikle Solidworks’te radyüs yüzeyli bir tasarım açalım.

Teknik Resim

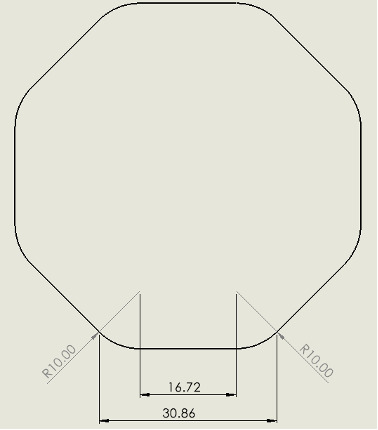

               Solidworks’te radyüslü parçalarda teknik resim oluşturduğumuz da radyüsleri resimdeki gibi ölçülendirip ölçülendirme işleminde iki radyüse tıklanıldığında merkez arası ölçülerini varsayılan olarak getirmektedir. Ancak bizler radyüslerin bitiş noktalarından ölçüm almak istiyorsak iki yöntem ile alabiliriz:


1. Öncelikle Shift tuşuna basılı tutarak iki radyüsü seçtiğimizde radyüs dıştan dışa ölçülerini verecektir.

Seçenek 1

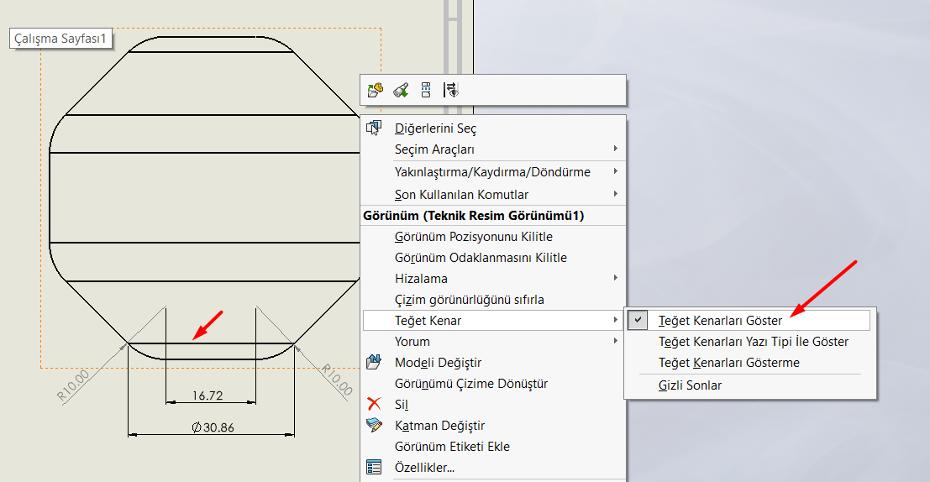

2. Diğer seçenek ise teknik resimde teğet kenarları göster seçeneğini aktifleştirerek ölçülendirme yapıp istersek ölçülendirme sonrası pasifleştirebiliriz. Teğet kenarları göstermek için mousetan sağ tık yaparak “Teğet Kenar” Seçeneğinden aktifleştirebiliriz. Aktifleştirdiğimiz teğet kenarlar ile istediğimiz uzunluğa tıklayarak ölçülendirme yapabiliriz.

Seçenek 2

Bir diğer ölçülendirme işlemi ise radyüslerde dış teğet kenar ölçülendirmesidir. Bu durum için teknik resmin üzerine çizim yaparak radyüs kenar birleşimini oluşturup yapmamıza gerek kalmadan Solidworks yetenekleri ile otomatik yapabiliriz.

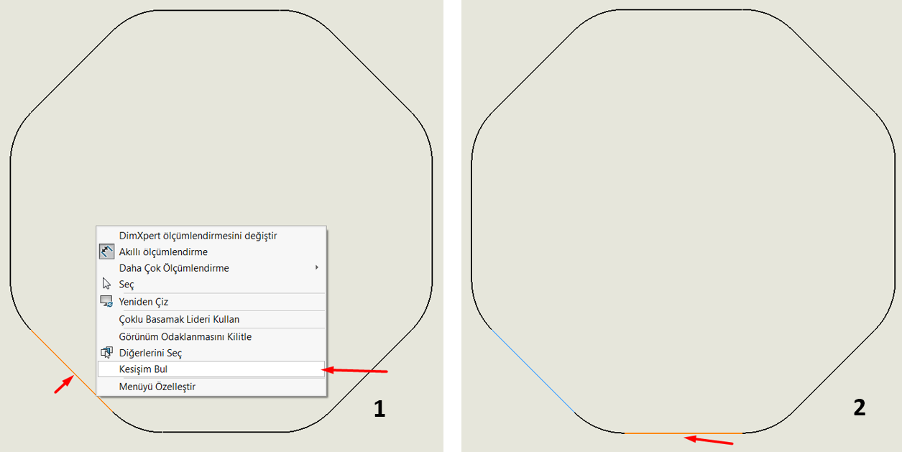

Adım 1 ve Adım 2


Öncelikle teknik resimde radyüsün bağlantı çizgilerinden ilkine gelerek mouse’a sağ tık yapıldığında “Kesişim Bul” Seçeneğini aktif ediyoruz ve diğer bağlantılı çizgiye tıklıyoruz tıkladığımızda ise radyüs dış teğet noktasını otomatik belirlemiş oluyoruz. Bu adımı diğer ölçülendirmek istediğimiz dış teğet çizgisi için de uygularız ve dış teğet noktaları otomatik olarak işaretlenir ve ölçülendirilir.

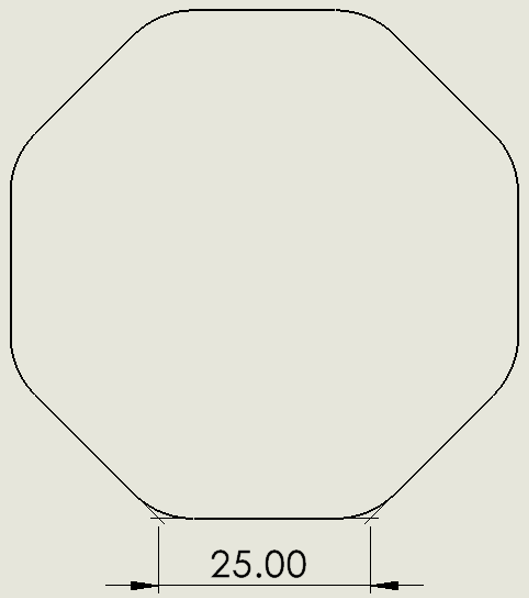

Otomatik Dış Teğetleri Ölçülendirmek

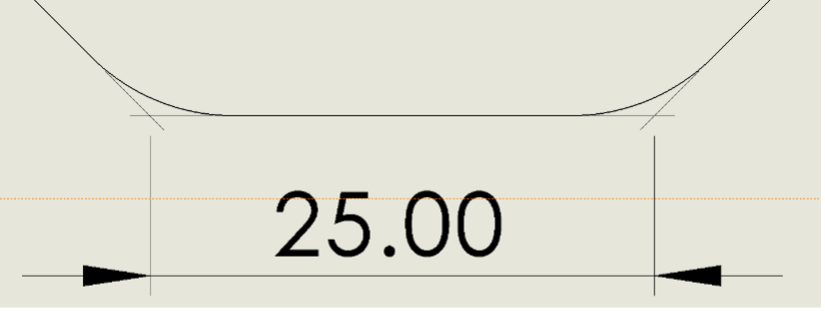

Resimde görüldüğü gibi iki radyüsün dış teğet noktalarını herhangi bir çizim yapmadan direk ölçülendirme komutu ile yapabilir işlemlerimizi hızlandırabilirsiniz.

‍
