SOLIDWORKS'te Sekme Ve Yuva Komutunu Profilde Kullanmak

SOLIDWORKS programı içerisinde sac komutlarına sekme ve yuva eklenebilmektedir. Bu özelliği profil komutu içerisinde kullanabilmekte mümkündür. Sizinle tasarımı gerçekleştirilmiş Profil üzerine sekmenin nasıl eklenebileceğiniz inceleyelim.

SOLIDWORKS ortamında profil tasarımını gerçekleştiriniz. Sac komutları içerisinde bulunan sekme ve yuva komutuna tıklayınız.

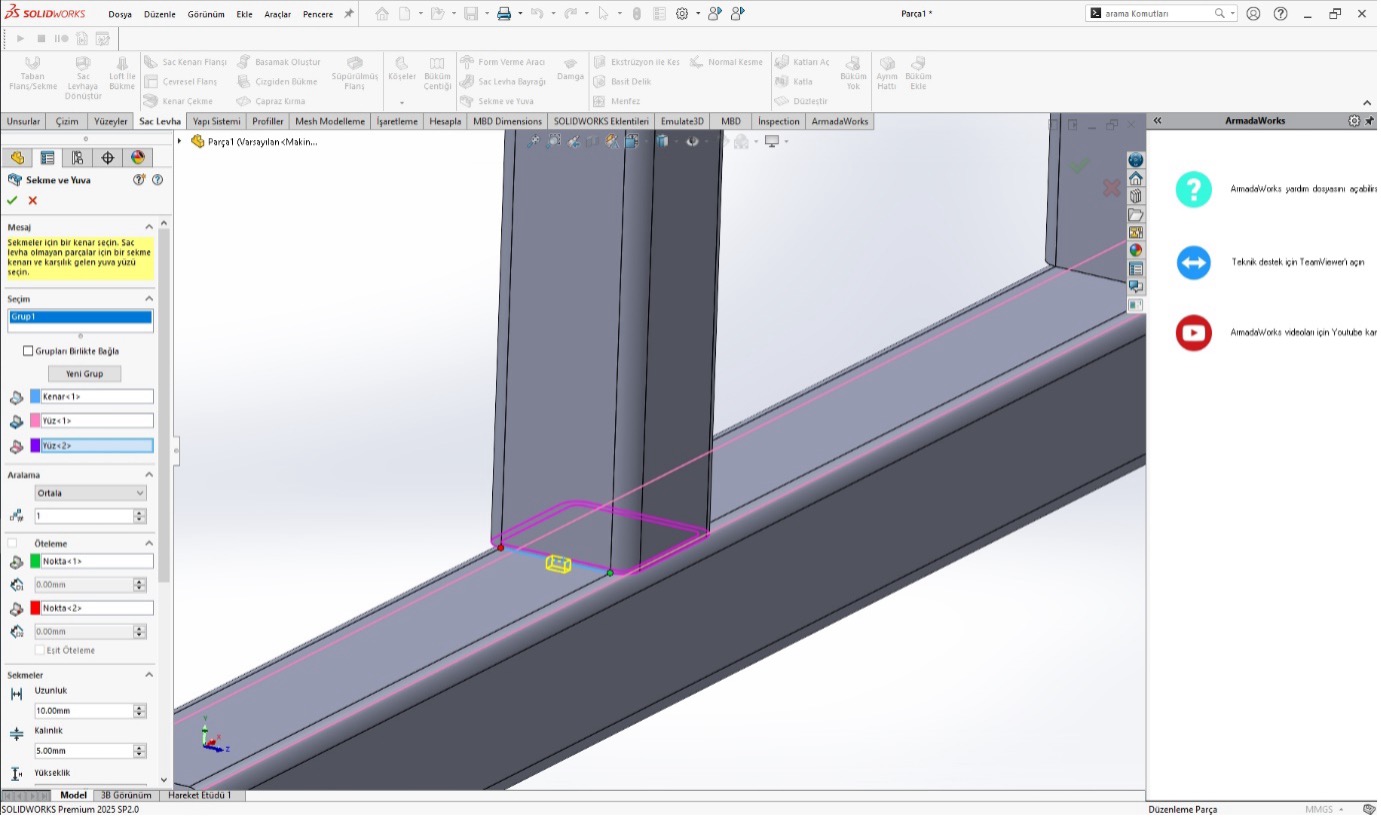

Komuta tıkladığımızda açılan pencerede sekmeoluşturmak istediğimiz kenarı seçiyoruz. 2 seçenek olarak yuvanın açılacağıprofilin uzatılmasını istediğimiz yüzeyi seçiyoruz. Burada profilin içiniseçtik. 3. Seçenek ise sekme oluşturulacak parçanın yüzeyi seçilmektedir.Aralama işlemini konumlandırıp kaç adet olacağını belirleyiniz. Sekmeninuzunluk, kalınlık, yükseklik ve kenar tipini değerlerini belirliyoruz.Atlanacak öğeleriniz var ise bunlar belirlenip yuva için ne kadar boşluk payıverileceğini düzenliyoruz. Köşe tipi belirlenerek sekme ve yuva oluşturmaişlemlerini gerçekleştirebilirsiniz.

Sekme komutu içerisinde yeni gruplaroluşturarak parça üzerinde sekme ve yuva oluşturabilirsiniz. İşlemler sonucundaprofillere sekme ve yuvanın oluşturulduğunu görüntüleyebilirsiniz.
