SOLIDWORKS’te Sanal Bileşen Nedir Ne İşe Yarar?

SOLIDWORKS’te tasarım ve mühendislik dünyasında yaygın olarak kullanılan bir 3D CAD yazılımıdır. Montaj (Assembly) ortamında çalışırken, tasarımcıların iş akışını hızlandıran ve dosya yönetimini basitleştiren önemli bir araç bulunur ve bunlara “SanalBileşen” denir.

Sanal bileşenler, ayrı bir parça veya alt montaj dosyası olarak harici bir konuma kaydedilmek yerine, doğrudan ana montaj dosyası içerisine dahil edilerek saklanan bileşenlerdir.

Normalde, bir montajdaki her parça veya alt montaj, bilgisayarınızda kendi ayrı dosyasına sahiptir. Oysa sanal bileşenler için bu durum geçerli değildir. Sanal bir bileşen oluşturduğunuzda, SOLIDWORKS bu bileşeni harici bir dosya olarak kaydetmez; bunun yerine tüm verisini montaj dosyası (.SLDASM) içinde tutar.

‍

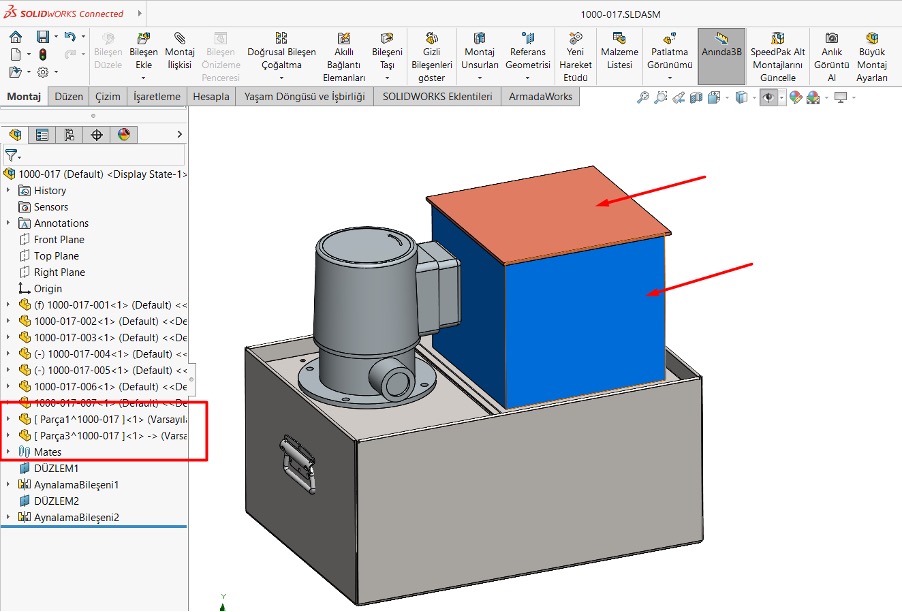

Feature Manager Tasarım Ağacında, sanal bileşenlerin adları genellikle köşeli parantez içinde veya adının yanında bir şapka (^) işareti ile listelenir (örneğin: [Parça Adı] ^ Montaj Adı). Bu gösterim, bileşenin montaj dosyası içinde "içsel olarak" saklandığını belirtir.

‍

Sanal bileşenler, özellikle tasarım sürecinin erken aşamalarında veya yukarıdan aşağıya tasarım metodolojisi kullanıldığında önemli avantajlar sağlar:

‍

1. Kavramsal Tasarım ve Hızlı Modelleme

• Esneklik: Tasarımın konsept aşamasında, bileşenlerin geometrisi, adı ve yapısı sık sık değişebilir. Sanal bileşenler, ayrı dosyaları kaydetme, yeniden adlandırma veya dosya referanslarını yönetme zorunluluğunu ortadan kaldırarak hızlı denemeler yapma ve değişiklikleri kolayca uygulama imkânı sunar.
• Kolay Yeniden Adlandırma: Sanal bileşenleri, harici dosyaları kaydetmeye gerek kalmadan doğrudan Feature Manager ağacında kolayca yeniden adlandırabilirsiniz.

2. Basitleştirilmiş Dosya Yönetimi

• Dosya Karmaşasını Önleme: Sanal bileşenler, erken aşama denemelerinden veya konsept tasarımlardan kaynaklanan, daha sonra kullanılmayacak yüzlerce geçici parça dosyasının sabit diskinizde veya PDM (Ürün Veri Yönetimi) sisteminizde birikmesini engeller. Tüm bileşen verisi ana montaj dosyasında toplandığı için, dosya yapınız temiz kalır.
• Taşınabilirlik: Montajı başka bir yere taşımak veya e-posta ile göndermek daha kolaydır, çünkü birçok küçük parça dosyasını değil, yalnızca ana montaj dosyasını (içinde sanal bileşenler dahil) yönetmeniz gerekir.

3. Yukarıdan Aşağıya Tasarımda Kullanım

SOLIDWORKS'te bir montaj bağlamında yeni bir parça oluşturduğunuzda (yani başka bir parçanın yüzeylerini veya kenarlarını referans alarak), yazılım varsayılan olarak bu parçayı sanal bir bileşen olarak montaj dosyası içine kaydeder. Bu, parçanın geometrisini doğrudan montaj içindeki diğer bileşenlere bağlamak için idealdir.

‍

Sanal bileşenler esnek bir yapıya sahiptir ve gerektiğinde harici dosyalara dönüştürülebilir:

1. Harici Dosyaya Kaydetme (Gerçek Bileşen Yapma): Tasarımınız kesinleştiğinde ve bileşenin kalıcı, ayrı bir dosya olarak saklanması gerektiğinde, bileşene sağ tıklayıp "Parçayı Kaydet (Dış Dosyaya)" seçeneğini seçebilirsiniz. Bu işlem, sanal bileşeni ayrı bir .SLDPRT veya .SLDASM dosyasına kaydeder ve ana montaj, artık bu harici dosyaya bağlantı kurar. Köşeli parantezler kalkar.

2. Dış Bileşeni Sanal Yapma: Tersine, halihazırda harici olarak kaydedilmiş bir bileşeni de montaj içine sağ tıklayıp "Sanal Yap" seçeneğiyle sanal hale getirebilirsiniz. Bu, orijinal harici dosyayla olan bağlantıyı koparır ve bileşeni montaj içine kaydeder. Orijinal dosyadaki değişiklikler artık montajı etkilemez.

‍

Sanal bileşenler, özellikle tasarımın başlangıç aşamalarında hızlı iterasyon ve temiz dosya yapısı isteyen tüm SOLIDWORKS kullanıcıları için güçlü ve kullanışlı bir araçtır.

Ancak şu unutulmamalıdır ki Sanal bileşenler, konsept geliştirme, erken aşama denemeleri ve yalnızca tek bir montaja özgü parçalar için idealdir. Ancak, bir parçanın standart bir parça olması, birden fazla montajda kullanılması, PDM ile yönetilmesi veya ayrıntılı teknik resminin olması gerekiyorsa, bu bileşenin tasarımın erken aşamasında harici bir dosyaya kaydedilmesi (Gerçek Bileşen yapılması) en doğru yaklaşımdır.
