SOLIDWORKS’te Parçalı Çizgileri Tek Çizgi Yapma

SOLIDWORKS’te model tasarımlarında parçalı çizgiler görülür ve tanımlanır. Ama kimi zaman bazı unsur özelliklerinde veya durumlarda bütünleşik çizgiler istenir. Özellikle DXF/DWG dosyalarından aktarılan veya çok sayıda kısa segmentten oluşan parçalı çizimleri (Line, Arc, vb. unsurlar), tek bir sürekli çizgi unsuru (genellikle Spline) haline getirme yöntemlerini adım adım açıklamaya çalışalım. Bu işlem, çizimlerin düzenlenmesini, boyutlandırılmasını ve katı modellemeye dönüştürülmesini kolaylaştırır.

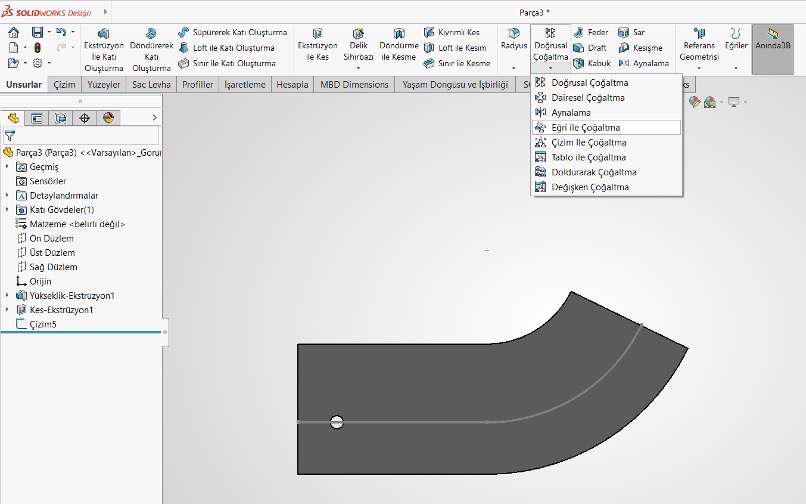

Bazı işlemlerde çoklu çizgi içeren parçalarla işlem yapılamaz bu durumda çoklu çizgi içeren çizimleri birleştirme gerekmektedir. Örnek parçamızda da görüldüğü gibi çizilen yol üzerine bir delik çoğaltma işlemi yapmak istiyoruz. Ancak “Eğri ile çoğaltma”unsuru birleşik çizgi ile çoğaltma işlemi yapacağından öncelikle çizgimizi birleştirme işlemini yapacağız.

Çizim içerisinde iken “Araçlar-SplineAraçları- Spline’a Sığdır” işlemini yapalım.

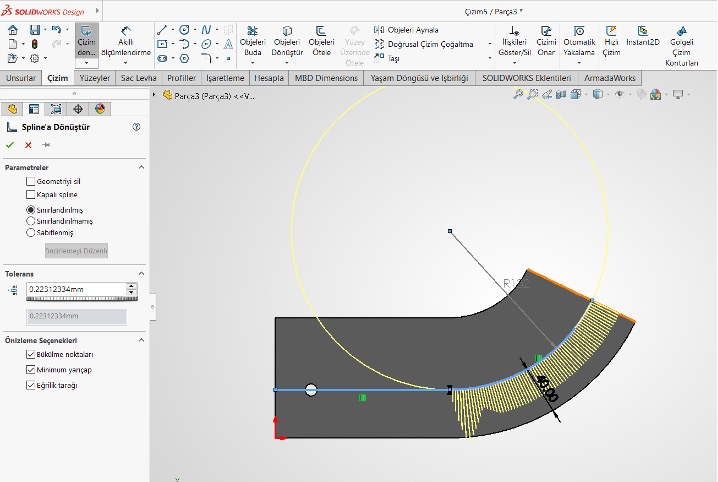

Çok parçalı çizimi spline dönüştürürken tüm çizgileri seçelim kapalı spline seçeneğini kapatarak çizgimizi bileşik çizgi haline getirelim.

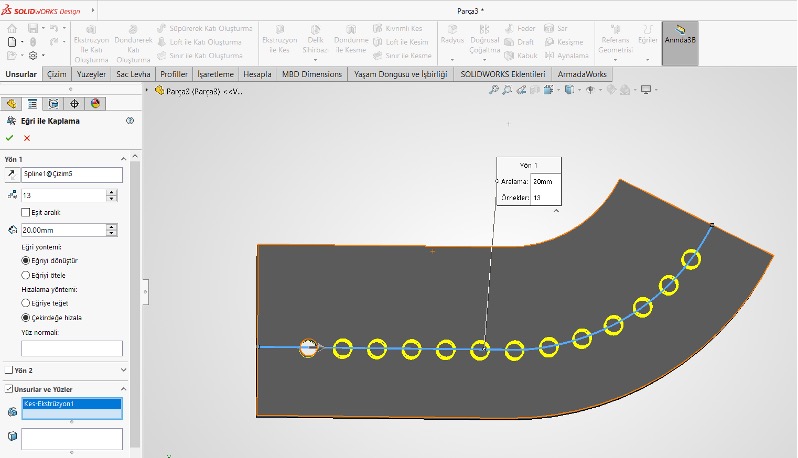

Bileşik çizgimizi hazırladıktan sonraartık “Eğri ile çoğaltma” işlemini yapabiliriz.
