SOLIDWORKS’te OLE (Object Linking and Embedding) Kullanımı
Solidworks kullanıcıları teknik resim hazırlarken sık sık tablolar, hesaplamalar veya ek açıklamalar ekleme ihtiyacı duyar. Özellikle Excel tabloları, Word dokümanları veya diğer Office içerikleri doğrudan teknik resimlere eklenmek istendiğinde devreye OLE (Object Linking and Embedding) teknolojisi girer.
OLE, Microsoft tarafından geliştirilen ve farklı uygulamalar arasında veri alışverişi yapmayı sağlayan bir yöntemdir. Solidworks, bu teknolojiyi kullanarak Excel tablolarını, Word belgelerini veya diğer OLE uyumlu içerikleri doğrudan teknik resimlere yerleştirmeye izin verir.
OLE’nin SOLIDWORKS İçindeki Kullanım Alanları

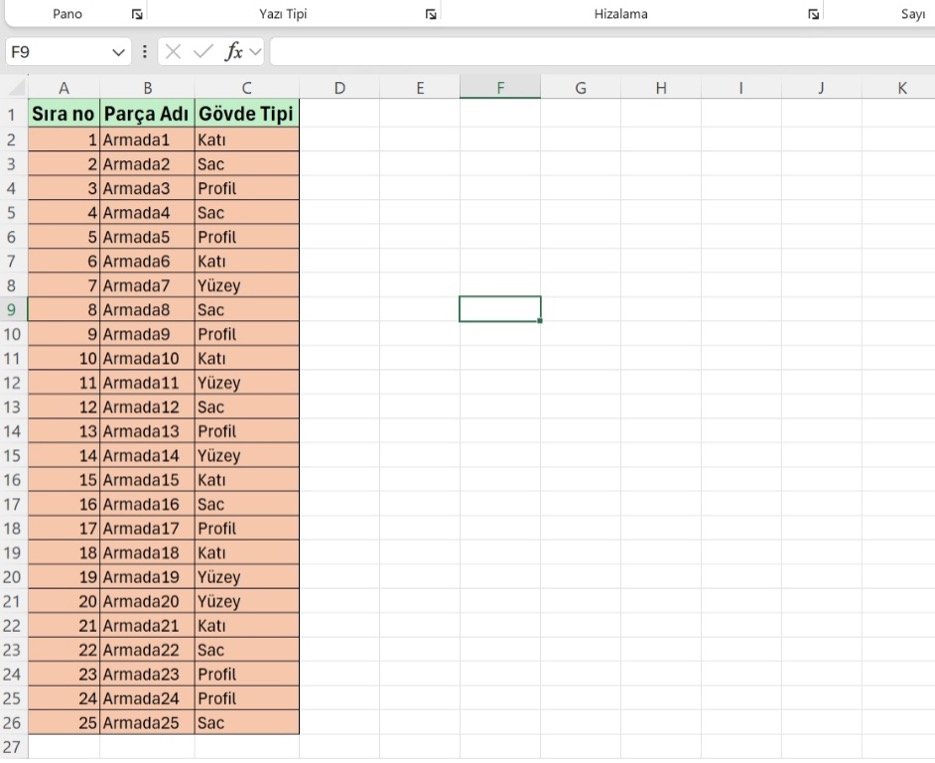

1. Excel Tabloları Eklemek
   • Malzeme listesi (BOM) dışında, özel hesap tabloları veya proje planlamaları doğrudan teknik resme gömülebilir.

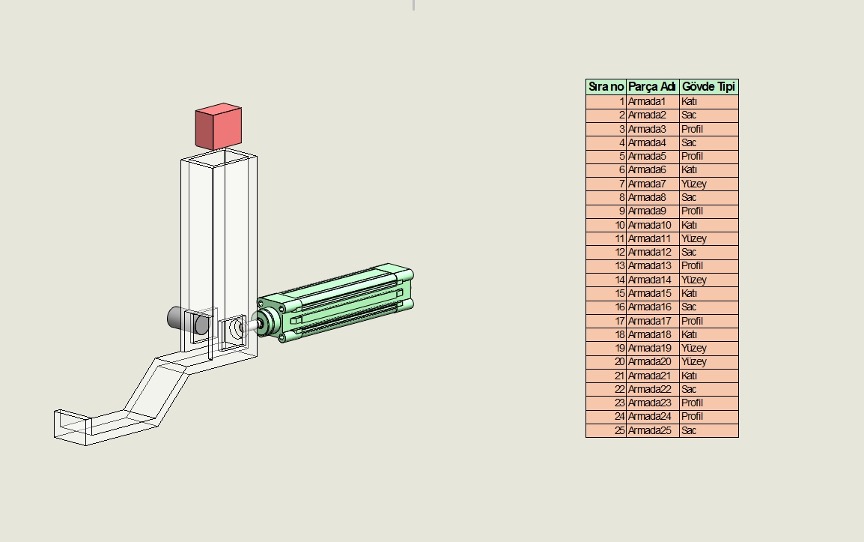

   • Excel’de yapılan değişiklikler, bağlantılı (link) ekleme seçildiğinde Solidworks teknik resminde de güncellenir.
2. Word Dokümanları ve Notlar
   • Standart prosedürler, güvenlik talimatları veya özel notlar Word’den alınarak resim paftasına eklenebilir.
3. Grafik ve Diyagramlar
   • Excel’de hazırlanmış grafikler veya istatistiksel veriler, rapor niteliğinde teknik resimlere yerleştirilebilir.

Solidworks’te OLE Nasıl Eklenir?

1. Teknik resim dosyasını açın.

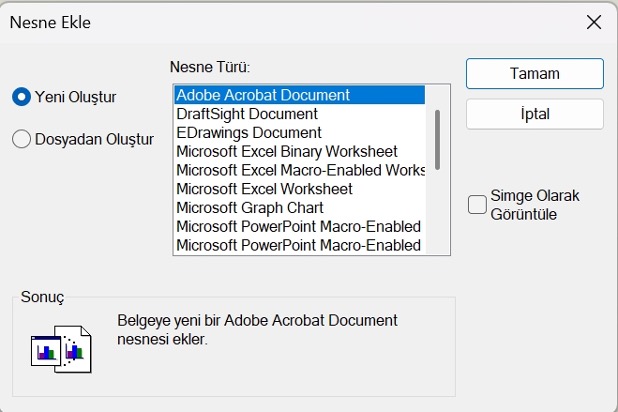

2. Menüden Ekle > Nesne (Insert > Object) seçeneğine gidin.

3. Karşınıza gelen pencerede:
   • Yeni oluştur (Create New): Yeni bir Excel, Word veya diğer OLE nesnesi oluşturabilirsiniz.

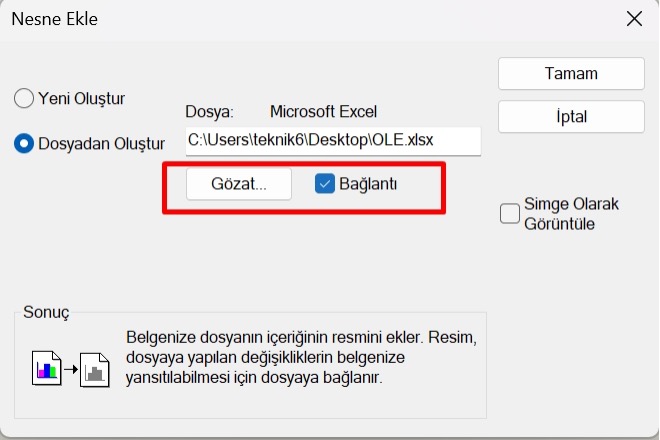

• Dosyadan oluştur (Create from File): Var olan bir dosyayı ekleyebilirsiniz.
• Bağlantı oluştur (Link): Dosyayı kaynakla bağlantılı olarak ekleyebilirsiniz. Böylece orijinal dosyada değişiklik yapıldığında teknik resim de güncellenir.

OLE Kullanırken Dikkat Edilmesi Gerekenler

• Bağlantılı ekleme tercih ediliyorsa, Excel veya Word dosyasının konumu değiştirilmemeli; aksi halde bağlantı kopar.
• Statik (embed) ekleme yapıldığında, içerik Solidworks dosyasına gömülür, fakat güncellenmez.
• Özellikle büyük tablolar eklenirken performans etkilenebilir. Bu yüzden yalnızca gerekli kısımlar alınmalıdır.
• Çıktı alırken (PDF, DWG vb.) OLE nesnelerinin görünürlüğünü mutlaka kontrol edin.

OLE’nin Avantajları

• Dinamik güncelleme: Excel’den veri çekildiğinde, hesaplama veya tablo değişiklikleri otomatik olarak resme yansır.
• Standartlaşma: Kurumsal rapor, prosedür veya tablo şablonları doğrudan teknik resimlerde kullanılabilir.
• Zaman tasarrufu: Veriler tekrar yazılmak yerine doğrudan kullanılabilir.

‍
