SOLIDWORKS’TE MONTAJ AÇILIŞ MODLARI

‍Solidworks’te büyük ve karmaşık montaj dosyalarıyla çalışırken kullanıcı deneyimini optimize etmek için çeşitli açılış modları sunar. Bir montaj dosyasını açarken varsayılan seçenek, tüm parçaların detaylı geometrik verilerini yükleyerek tam bir çalışma ortamı sunar. Ancak, binlerce parçadan oluşan bir montajı bu şekilde açmak hem zaman kaybına neden olabilir hem de bilgisayarın performansını ciddi şekilde düşürebilir. Bu gibi durumlarda, doğru açılış modunu seçmek, verimliliğinizi artırmanın ve zamanınızdan tasarruf etmenin en önemli yollarından biridir. Solidworks, kullanıcıların ihtiyaçlarına göre özelleştirilmiş üç ana montaj açılış modu sunar: Hafif (Lightweight), Büyük Tasarım Gözden Geçirme (Large Design Review) ve Çözümlenmiş. Bu modlardan, “Büyük Tasarım Gözden Geçirme” montajın tamamını yüklemek yerine, sadece gerekli olan verileri çekerek daha hızlı bir iş akışı sağlar.

Açılış Modları

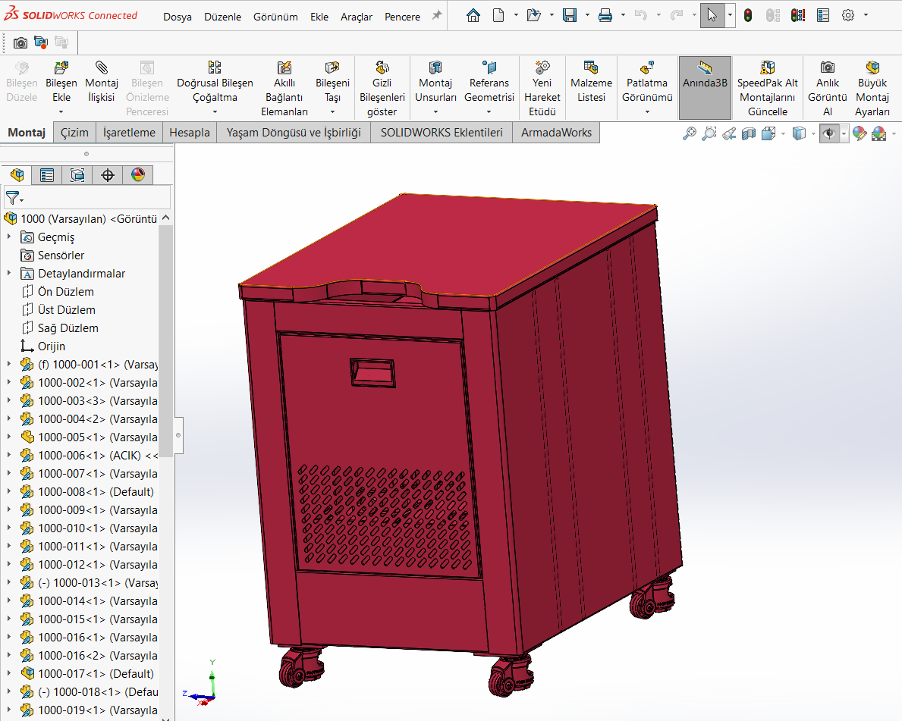

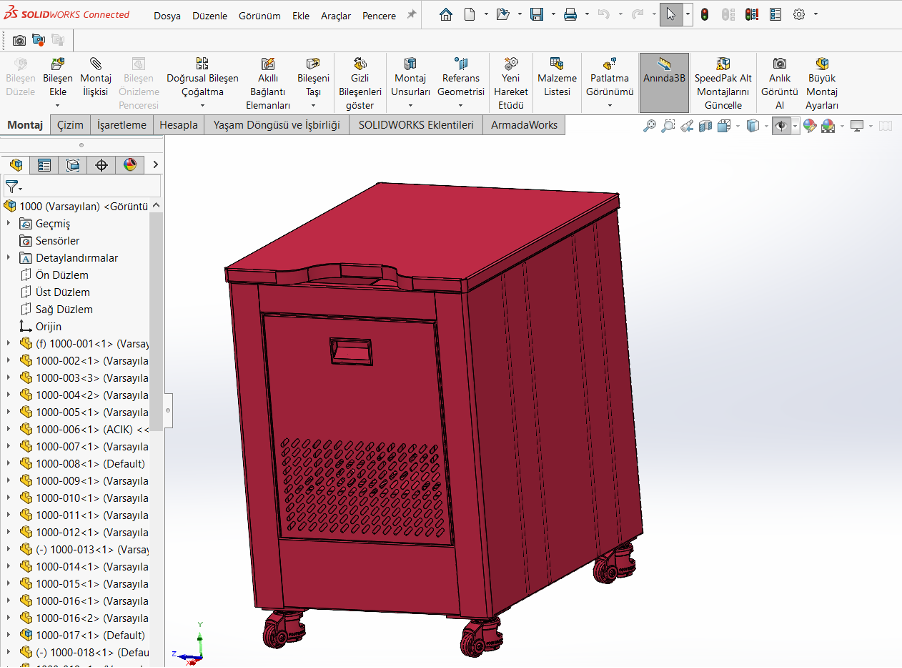

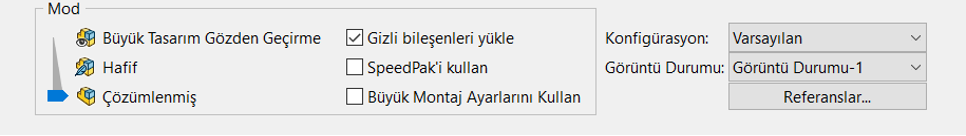

‍Açılış modu ekranları Solidworks’te dosya konumunda “Son Kullanılan Belgelere Gözat” işlemi açılıp istenilen montajda sağ alt bölümü açıldığın da açılış modları karşımıza çıkar. Ayrıca ikinci resimde görüldüğü üzere direk Solidworks içinde dosya bölümünden aç işlemi yapılırsa seçilen montajda klasör alt bölümünde açılış modları seçimi yapabiliriz.

Büyük Tasarım Gözden Geçirme Modu

Büyük Tasarım Gözden Geçirme (Large Design Review) Modu: Adından da anlaşılacağı gibi, bu mod sadece montajı hızlıca görüntülemek ve gözden geçirmek için tasarlanmıştır. Bu modda Solidworks, yalnızca montajın en temel grafik verilerini yükler ve düzenleme özelliklerini devre dışı bırakır. Montajı saniyeler içinde açarak kesit almak, ölçüm yapmak, bileşenleri gizleyip göstermek gibi işlemleri yapmanıza olanak tanır. Özellikle bir sunum sırasında veya bir müşteriyle dosya paylaşımında hızlı bir ön izleme gerektiğinde bu mod büyük avantaj sağlar.Aynı zamanda bu mod içerisinde “Seçerek aç” seçeneğini de kullanarak eğer sorunlu olan bir alt parça veya montaj olursa bunu da keşfedebilirsiniz.

Hafif Mod

           Hafif (Lightweight) Mod: Bu mod, montajdaki parçaların sadece temel grafik verilerini ve ana hatlarını yükler. Parçaların iç geometrik detayları (delikler, pahlar, vb.) yüklenmediği için dosya çok daha hızlı açılır. Bu modu, bir montajın genel düzenine bakmak, bileşenleri konumlandırmak veya basit bir şekilde gezinmek istediğinizde kullanmalısınız. Bir parça üzerinde detaylı bir değişiklik yapmak gerekirse, o parçaya çift tıklayarak tam çözünürlüklü verilerini yükleyebilirsiniz. Bu yöntem, büyük montajlarda sık sık küçük değişiklikler yaparken idealdir.

              Hafif mod kullanılırken dikkat edilmesi gerekenler malzeme listeleri aldığınız da teknik resimleriniz de bazı parçalara ek özellikler girdiğinizde bunu malzeme listesine çekmek istediğinizde göremeyebilirsiniz. Malzeme listesi almak istediğinizde çözümlemek daha sağlıklı olacaktır.

Çözümlenmiş Mod

Çözümlenmiş modda ise Solidworks tüm parçaların detaylı verilerini belleğe yükler. Bu veriler şunları içerir:

• Tüm geometrik veriler: Yüzeyler, kenarlar, köşeler, delikler ve diğer tüm detaylar.
• Tam ilişki verileri: Bileşenler arasındaki tüm montaj ilişkileri.
• Tüm özellikler: Renkler, malzemeler ve özel özellikler.

Bu sayede, montaj üzerindeki her bir parçayı en ince ayrıntısına kadar görebilir, düzenleyebilir ve üzerinde tüm operasyonları (kesme, delik açma, yeni unsur ekleme vb.) sorunsuz bir şekilde gerçekleştirebilirsiniz.


Doğru montaj açılış modunu seçmek, Solidworks’teki verimliliğinizin temelini oluşturur. Bir montajı her zaman varsayılan tam çözünürlüklü modda açmak yerine, projenizin amacına uygun olan modu tercih etmek hem zamandan tasarruf etmenizi hem de daha akıcı bir çalışma deneyimi yaşamanızı sağlar.

Büyük bir montaj üzerinde sadece gözlem yapmanız gerektiğinde Büyük Tasarım Gözden Geçirme modunu, genel düzenlemeler için Hafif modu ve sadece belirli bir bölümde çalışmak için Seçici Açma modunu kullanmak, profesyonel bir Solidworks kullanıcısının en önemli alışkanlıklarından biridir. Bu modları etkili bir şekilde kullanarak, büyük ve karmaşık projelerde bile kesintisiz bir iş akışı sağlayabilir ve tasarım sürecinizi hızlandırabilirsiniz.


‍
