Solidworks XYZ Noktalarından Geçen Eğri Oluşturma

Solidworks'te hazır bir nokta listesinden otomatik eğri oluşturmanı sağlar. Özellikle çok sayıda nokta varsa çok pratiktir. Aşağıdaki adımları izleyerek eğri oluşturulabilir.


Nokta Dosyası Hazırlama:

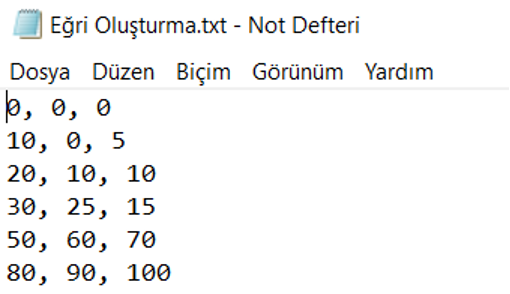

• Bilgisayarınızda bir .txt uzantılı metin dosyası oluşturun ve aşağıda gösterildiği gibi formatta yazın. Sayılar birbirinden virgülle ayrılmalıdır. Her sütun bir noktayı temsil eder.

Ardından Solidworks’ü açın ve Unsurlar sekmesinin içinde yer alan Eğriler bölümünden XYZ Noktaları Boyunca Eğri Ekle seçeneğine tıklayın.

• Daha sonra gözat kısmından .txt dosyasını kaydettiğiniz konumu gidip bu dosyayı seçin.
• Eğer tanımladığınız noktalar ilk seçenekte belirttiğimiz gibi doğru şekilde ayrılmışsa eğrinin ön izlemesi otomatik olarak oluşacaktır.
