SOLIDWORKS Süpürerek Sac Levha Oluşturma

SOLIDWORKS’ te sac gövdelerinizi birden fazla şekilde oluşturabilirsiniz. Konik şekilli saclarınız ise sac oluşturmak için kolay bir yöntem bulunuyor. Gelin birlikte göz atalım.Öncelikle konik şekilli sac profilimizi ve profil yolumuzu oluşturuyoruz.

Şekil 1: Sac Profili

Şekil 2: Sac Yolu

Ardından Sac Levha sekmemizden süpürülmüş flanş komutunu aktifleştiriyoruz.

Şekil 3: Solidworks Ana Ekranı

Profilimizi ve yolumuzu seçtikten sonra konik olacak gövdemiz için çizimimizi seçiyoruz. Sac levha parametrelerimizi girdikten sonra işlemi onaylıyoruz.

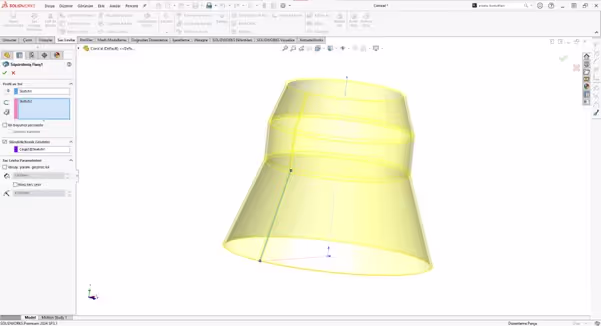

Şekil 4: Süpürülmüş Flanş Seçenekleri

Bu şekilde konik şekilli sac gövdemizi oluşturmuş bulunmaktayız. Konik seçeneğimizin farkını düzleştir komutunu kullanarak görebilirsiniz.

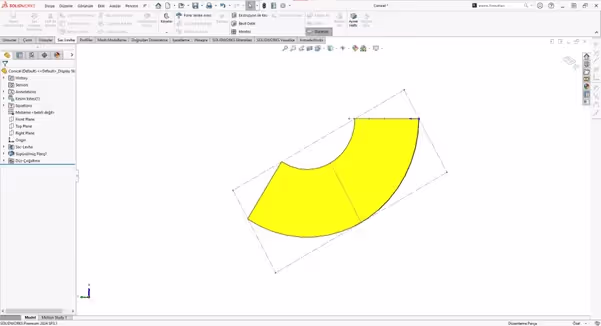

Şekil 5: Sac Levha Düzleştirilmiş Görünüm

Gövdemiz düz bir sac levhadan değil de konik bir gövde için tasarlanmış olan bir levha şeklinde düzleştirilmiştir.
