SOLIDWORKS Simulation Yüzey Datalarında Moment Hesaplaması

SOLIDWORKS Simulation’da yüzey dataları kullanarak moment hesaplaması yapmak, özellikle ince sac yapılar veya kabuk elemanlarla çalışırken önemlidir. Bu tür analizlerde dikkat edilmesi gereken en temel konu analiz tarafında kalınlık tanımlanan yüzeyin kalınlık yönüdür. Kalınlık ters yöne tanımlanırsa sonuçlar yanlış olabilir.

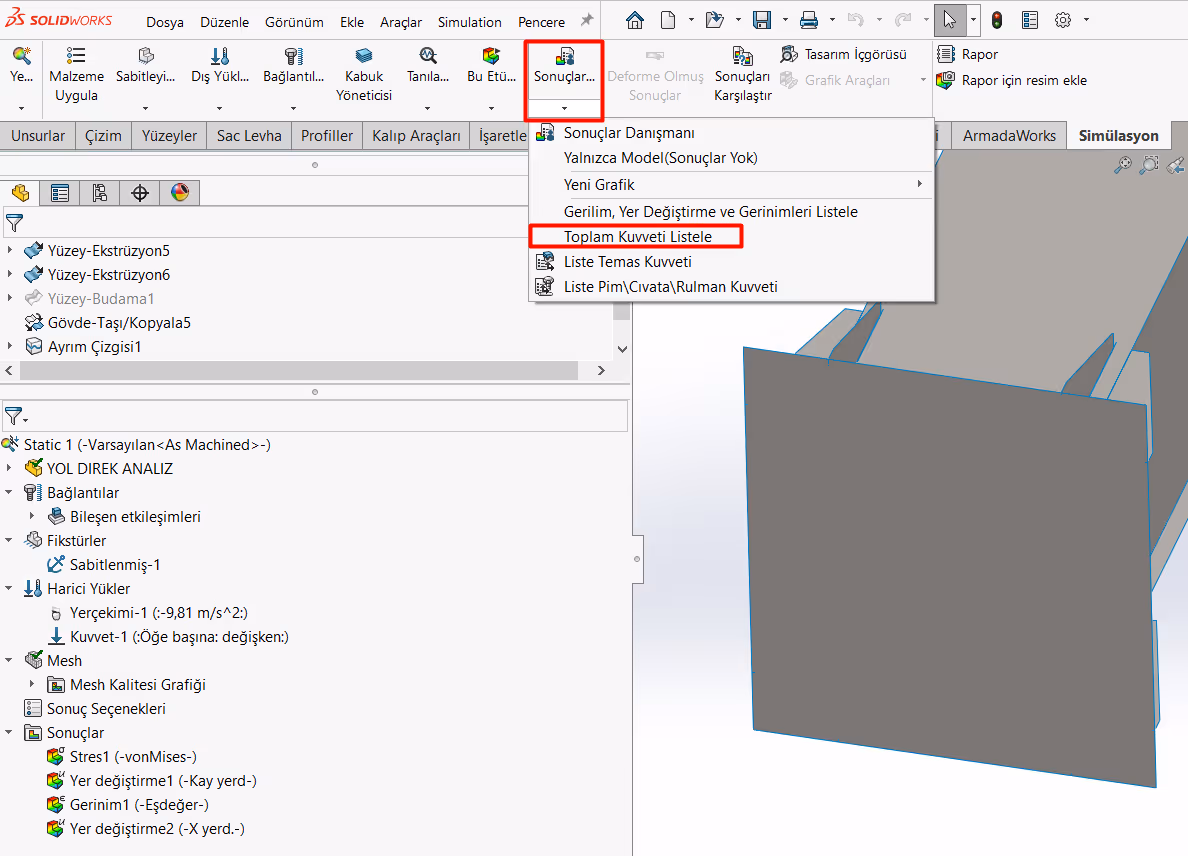

• İlk olarak analizini tamamladığınız datada yukarıda yer alan “Sonuçlar Danışmanı” seçeneğine tıklıyoruz.
• Bu menüde “Toplam Kuvveti Listele” seçeneğini seçiyoruz.

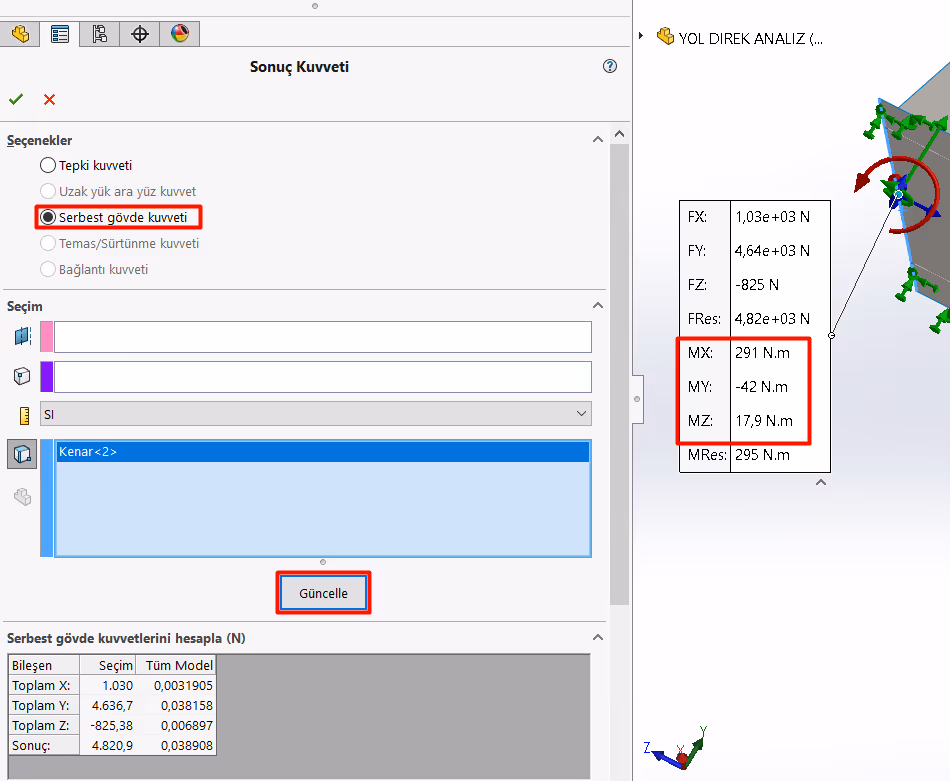

• Açılan ekranda “Serbest Gövde Kuvveti” seçeneği işaretlenip hesapla denilmelidir. Fakat kabuklar için serbest gövde momentini hesaplarken yüzü değil kenarı seçmelisiniz.
• Bu işlemin ardından hangi konuma, referans veya tepe noktasına göre moment incelemek isterseniz sonuçları görüntüleyebilirsiniz.

‍
