SOLIDWORKS Sımulatıon İçerisinde Çoklu Cıvata Bağlantısı Oluşturma

Simülasyon Cıvata Konektörü, çevredeki parçalarla bağlantı kurmak ve onlarla etkileşime geçmek için fiziksel cıvata geometrisine sahip olmak yerine, cıvata gövdesini ve sert veya dağıtılmış çubukları çevredeki yüzlere temsil etmek için basitleştirilmiş sanal cıvatalar oluşturmanızı sağlar. Modelinizde cıvata gerektiren çok sayıda deliğin bulunabileceği durumlar ortaya çıkar. Bu blog yazımızda, SOLIDWORKS Simülasyon'da birden fazla cıvata bağlantı elemanı oluşturmanın farklı yöntemlerini açıklayacaktır.Tek Cıvata Uygulaması Analiz unsur ağacından Bağlantılar>Cıvata diyerek komutu çalıştırıyoruz.[caption id="attachment_12903" align="aligncenter" width="248"]

Cıvata komutunun lokasyonu[/caption]Komut aktif olduğunda cıvatanın başlangıç ve bitiş çaplarını seçerek cıvata atamasını gerçekleştiriyoruz.[caption id="attachment_12904" align="aligncenter" width="458"]

Cıvata komutunun uygulaması[/caption]Cıvata ataması yaptığınızda unsur ağacında bağlantılar başlığı altında ataması yapılan cıvatalar listelenir.[caption id="attachment_12905" align="aligncenter" width="499"]

Cıvata uygulaması sonucunda unsur ağacında listelenmesi[/caption]Cıvata ataması içerisinde Görünümü Tut KomutuBu komut sayesinde birden fazla cıvata ataması yapmak istediğinizde her seferinde komutu tekrar açıp değerleri girmekle uğraşmadan komutu açık tutarak girdi parametreleriniz ile birden fazla cıvata uygulaması gerçekleştirebilirsiniz.[caption id="attachment_12906" align="aligncenter" width="273"]

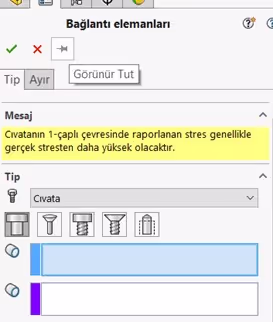

Komutun lokasyonu[/caption]Toolbox Bileşenlerini Sanal Cıvatalara ÇevirmeSOLIDWORKS Simulation Professional ya da Premium lisanslara sahipseniz Toolbox bileşen dönüştürücüsünü kullanarak montaj ortamında oluşturduğunuz cıvataları otomatik bir şekilde sanal cıvatalara dönüştürebilirsiniz. Bu işlemi iki yöntemle gerçekleştirebilirsiniz.İlk olarak montaj ortamında Toolbox üzerinden cıvata ataması yaptığımızı düşünelim.[caption id="attachment_12907" align="aligncenter" width="559"]

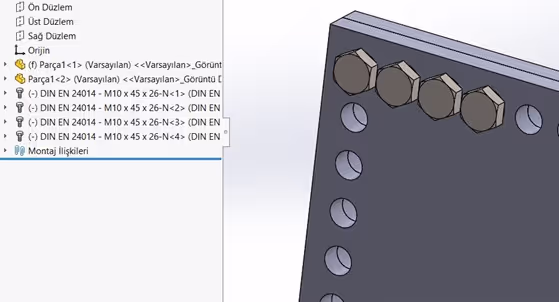

Toolbox cıvatalarının ataması sonucu unsur ağacında görünümü[/caption]Birinci seçenek olarak yeni bir analiz açmak istediğinizde açılan komut penceresinde “Toolbox bağlayıcılarını somun bağlayıcılarına dönüştür” seçeneğini aktifleştirerek analize geçerken cıvataları dönüştürebilirsiniz.[caption id="attachment_12908" align="aligncenter" width="497"]

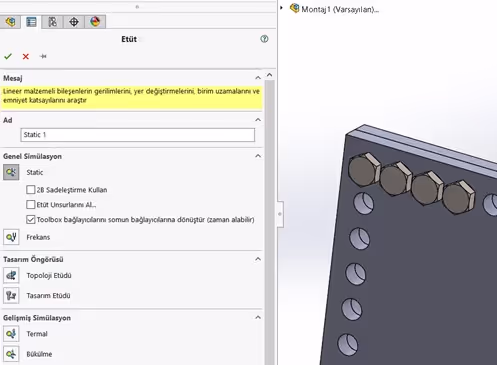

Yeni etüt oluştururken toolbox bileşenlerini dönüştürme komutu[/caption]İkinci yöntem olarak bileşenleri dönüştürmeden başlatmış olduğunuz analiz çalışmasında, unsur ağacında bağlantılar başlığına sağ tıklayarak “Toolbox bağlayıcılarından somunlara” komutu ile yine aynı şekilde sanal cıvatalara dönüştürebiliriz.

Toolbox bileşenlerini analiz içerisinde sanal cıvataya çevirme komutuHer iki işlemi de yaptığınızda unsur ağacında fiziki cıvata gövdelerinin pasifleştiğini ve bağlantılar başlığı altına otomatik bir şekilde cıvata grubunun oluştuğunu görebilirsiniz[caption id="attachment_12910" align="aligncenter" width="731"]

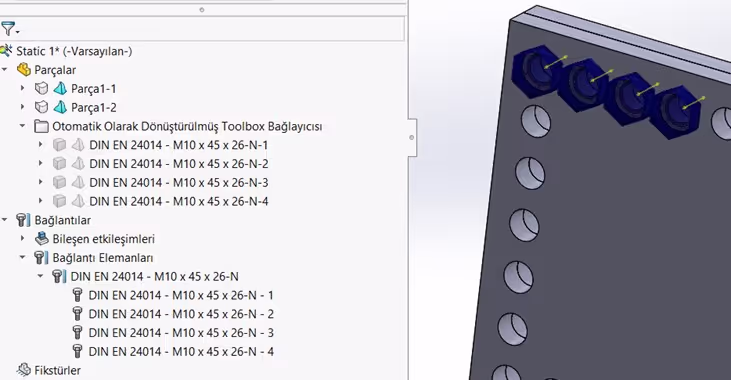

Toolbox cıvatalarını dönüştürdükten sonra unsur ağacında görünümü[/caption]Delik Dizisi Kullanarak Otomatik Cıvata AtamasıŞayet montaj esnasında delik dizisi ile oluşturduğunuz delikler mevcut ise analiz kısmında cıvata ataması yapmak istediğiniz esnada sadece tek bir cıvatanın giriş ve çıkış çaplarını seçerseniz program delik dizisini algılayarak tüm deliklere uygulamak isteyip istemediğinizi size sormaktadır.[caption id="attachment_12911" align="aligncenter" width="531"]

Delik sihirbazı üzerinden sanal cıvata uygulamasında gelen uyarı[/caption]Çıkan uyarıya evet derseniz delik dizisi ile oluşturduğunuz tüm deliklere sanal cıvata uygulaması gerçekleştirecektir.[caption id="attachment_12912" align="aligncenter" width="422"]

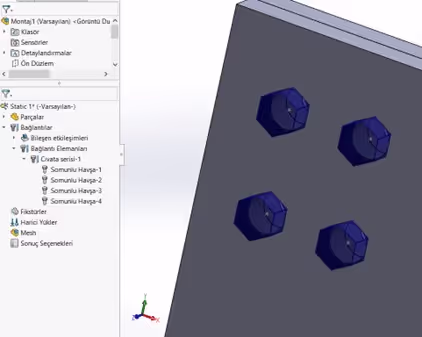

Uygulama sonucu sanal cıvataların görünümü[/caption]
