SOLIDWORKS Simulation Gerilim-Gerinim Grafiği Oluşturma

SOLIDWORKS Simulation’da gerilme-gerinim (stress-strain) eğrisi oluşturmak, bir malzemenin elastik ve plastik davranışlarını incelemek ve yapısal analizlerde doğruluk sağlamak açısından önemlidir. Gerilme-gerinim eğrisi, bir malzemenin farklı yükler altındaki mekanik tepkisini gösterir ve tasarım sürecinde kritik bir rol oynar. Bu grafiği oluşturmanın iki farklı yolu vardır.

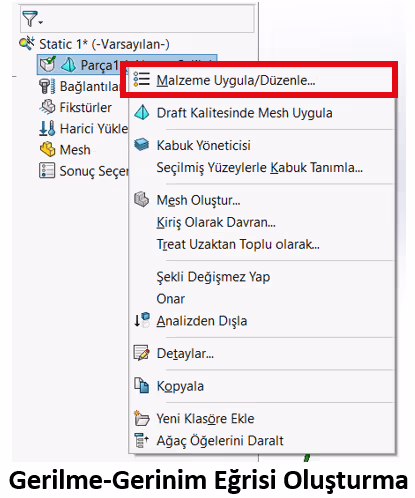

• Parçaya sağ tıklayıp “Malzeme Uygula/Düzenle” seçeneğine tıklıyoruz.

• Eğrisini oluşturmak istediğimiz malzemede ilk olarak birimleri Stres-Gerinim eğrilerini kullanan üç tipten birine ayarlayın (Doğrusal Olmayan Elastik, Plastisite-Von Mises, Plastisite-Tresca). Bir düğme görünecek ve malzeme bilgilerinden bir Stres-Gerinim eğrisi oluşturacaktır.

• İkinci yol ise manuel olarak kendimiz değer girerek bu tabloyu oluşturabiliriz.
• Parçaya sağ tıklayıp “Malzeme Uygula/Düzenle” seçeneğine tıklıyoruz.
• Ardından “Tablolar ve Eğriler” sekmesinden grafik tipi olarak Stres-Gerilim Eğrisi’ni seçiyoruz.
• Bu şekilde manuel olarak gerilme-gerinim eğrisi oluşturabilmekteyiz.
