SOLIDWORKS Simulation 2B Sadeleştirme Düzlem Gerilimi

Solidworks Simulation 2B Sadeleştirme Düzlem Gerilimi

Solidworks Simulation'da "2B Sadeleştirme" ve "Düzlem Gerilimi” analizi, özellikle ince levhalar gibi bir boyutun (kalınlığın) diğer boyutlara göre çok küçük olduğu durumlar için kullanılır. Bu, hesaplama süresini ciddi şekilde azaltırken doğruluğu da koruyabilir. 2B sadeleştirme, 3D modelin yerine 2 boyutlu bir kesit modeli kullanarak analiz yapmaktır. Bu, özellikle simetrik, ince ve geniş parçalarda uygundur.

Düzlem Gerilimi Nedir?

Düzlem gerilimi, kalınlığı çok küçük olan parçaların orta düzleminde yapılan analizdir. Bu durumda kalınlık yönündeki gerilme bileşeni ihmal edilir. Aşağıdaki adımları uygulayarak 2B sadeleştirmede Düzlem Gerilimi etüdünü kullanarak analizlerinizi daha hızlı yapabilirsiniz. Ancak 2B analiz türünü kullanabilmeniz için minimum Solidworks Simulation Professional lisansına sahip olmanız gerektiğini unutmamalısınız.



• Simülasyon eklentisini çalıştırınız.
• Genel Simülasyon sekmesinin altında yer alan 2B Sadeleştirme seçeneğini aktifleştiriniz.

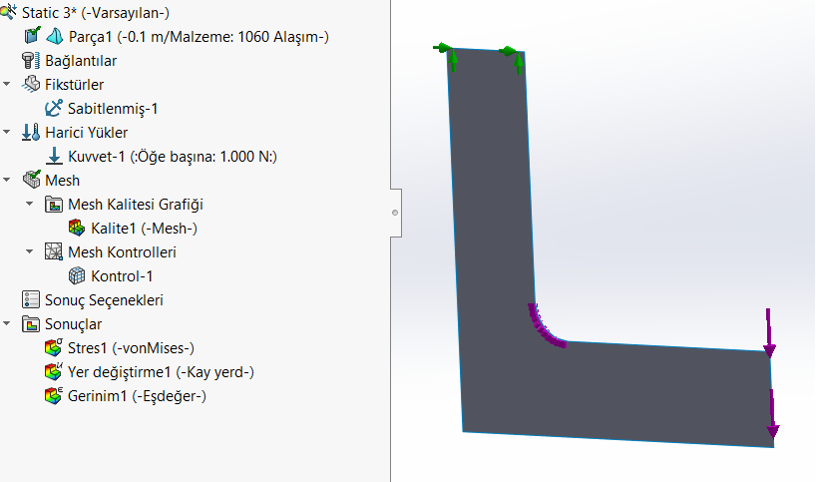

Ardından Düzlem Gerilimi seçeneğini seçip, oluşturmak istediğiniz kesit düzlemini ve z ekseni boyunca parçanın kalınlık ölçüsünü giriniz.

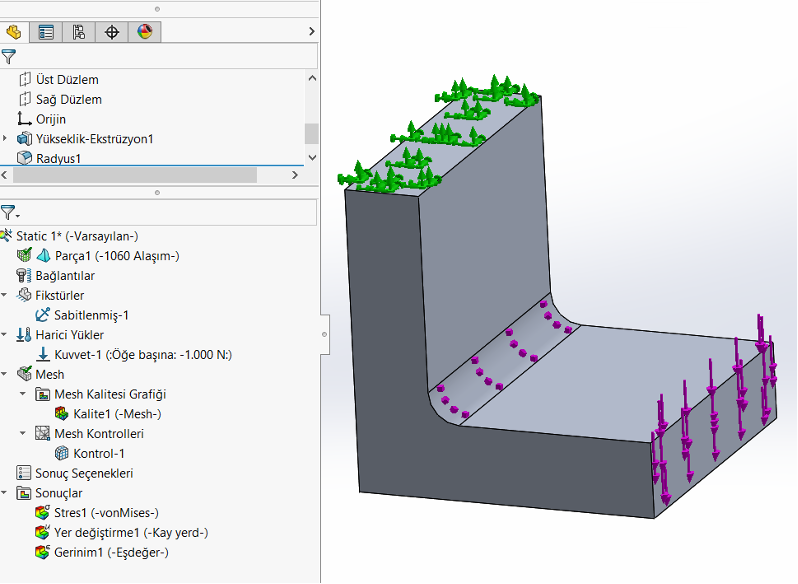

• Daha sonra katı model analizinde girilen parametrelerin tamamen aynısını bu etütte de uygulayınız (malzeme, fikstür, harici yük ve mesh).

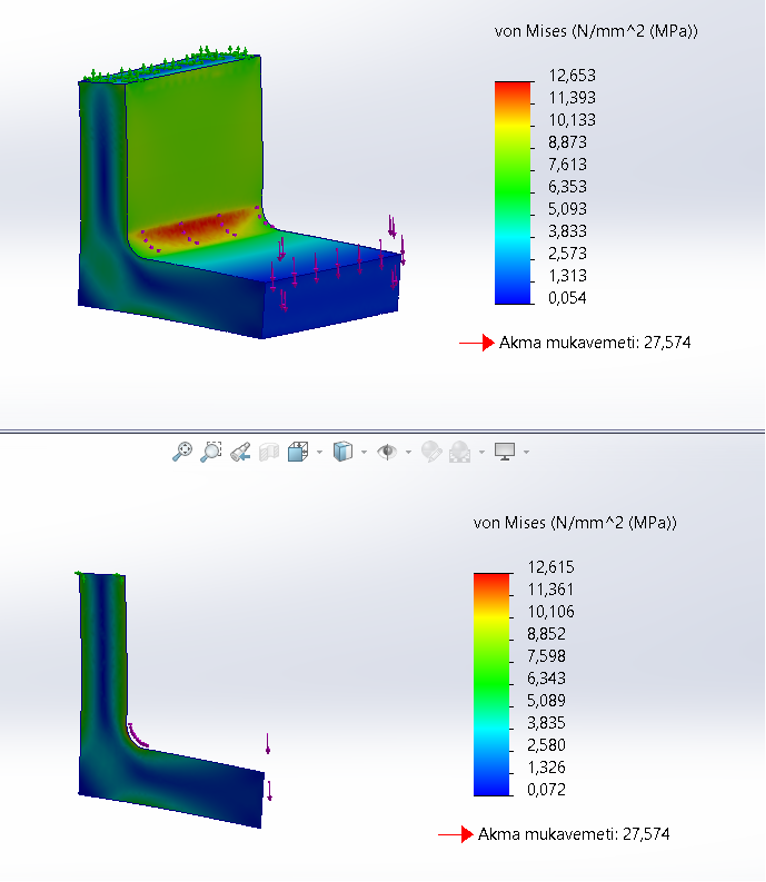

• Son olarak sonuçları karşılaştır seçeneği ile üç boyutlu datanın analiziyle 2B Sadeleştirme uygulanan analiz sonuçlarını karşılaştırabilirsiniz. Bu karşılaştırma sonucunda sonuçların neredeyse aynı olduğunu göreceksiniz.

• Bu yöntem ile yaptığınız analizlerin sonuçlarını çok daha hızlı alabileceksiniz.
