SOLIDWORKS Sar / Wrap Komutu

SOLIDWORKS Wrap (Sarma)komutu, bir 2B çizimi (sketch) bir 3B yüzeyin üzerine sarmak (projeksiyon yapmak) için kullanılır. Bu işlem sonucunda, çizimi yüzeye oyabilir (emboss),kabartabilir (deboss) veya sadece projekte edebilirsin (scribe). Sizinle silindir bir parça üzerinde bu işlemleri gerçekleştirelim.

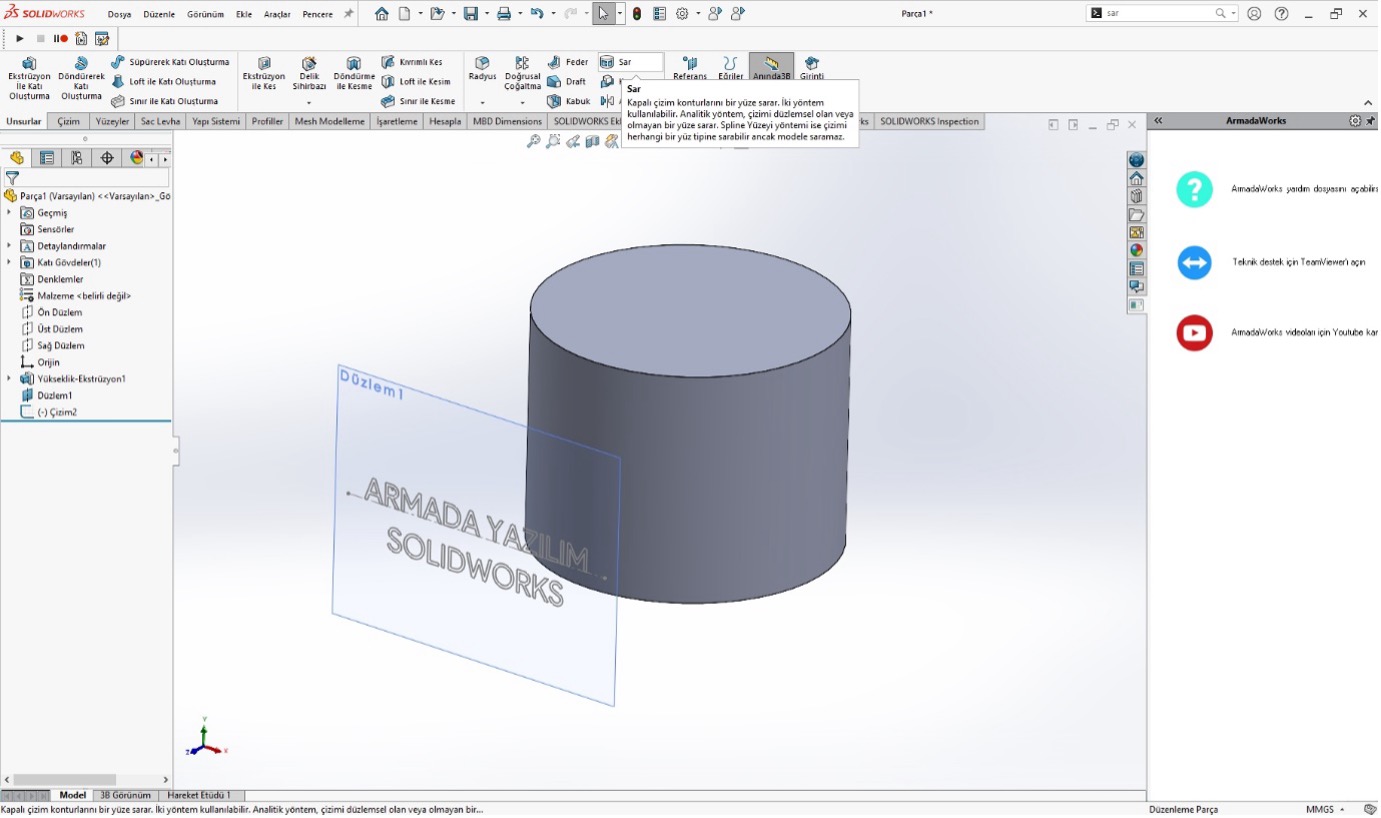

Silindirin teğet bir düzlemine örneğin ön düzlemine bir çizim açarak yazmak istediğiniz şekil ya da logoyu ekleyelim.

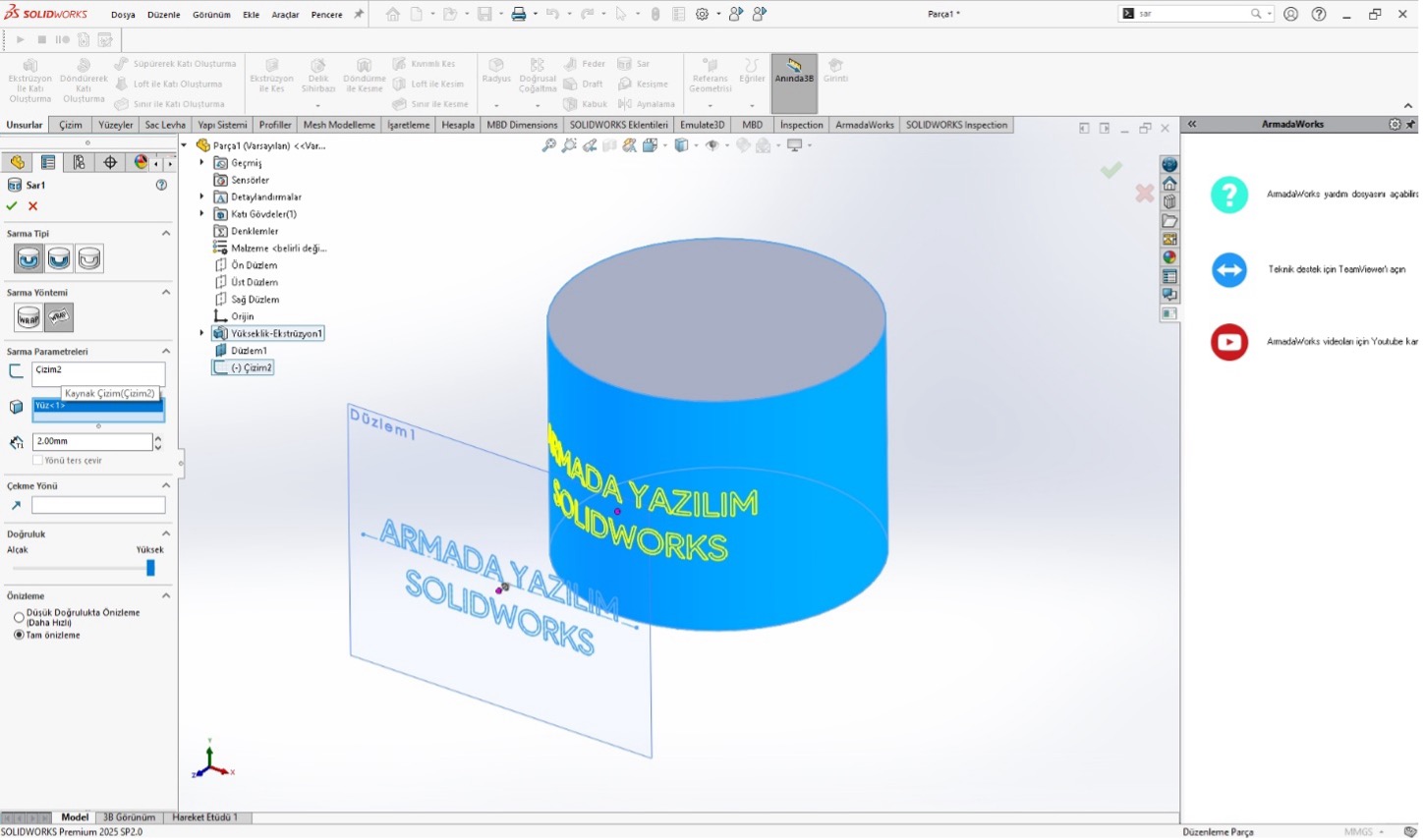

Unsurlar içerisinde bulunan Sar / Wrap komutuna geliniz. İşlem yapmak istediğiniz çizim ve uygulanmak istenen yüzeyleri seçiniz. Ön izleme seçeneğiniz etkin ise şekildeki gibi bir ön izleme oluşturacaktır.

Sarma tiplerini incelediğimizde 3 çeşit sarma tipi olduğunu görmekteyiz. Bunlar;

·      Emboss (Kabart): Çizimi yüzeyin dışına doğru yükseltir.

·      Deboss (Oyar): Çizimi yüzeyin içine doğru oyuk yapar.

·      Scribe (Projeksiyon): Sadece yüzeye yansıtır, derinliği yoktur.

Bu kısım Wrap Type altındaki “Method”veya “Wrap Method(Sarma Yöntemi)” alanıdır. Yani çizimin yüzeye nasıl sarılacağını (nasıl projekte edileceğini) belirler.

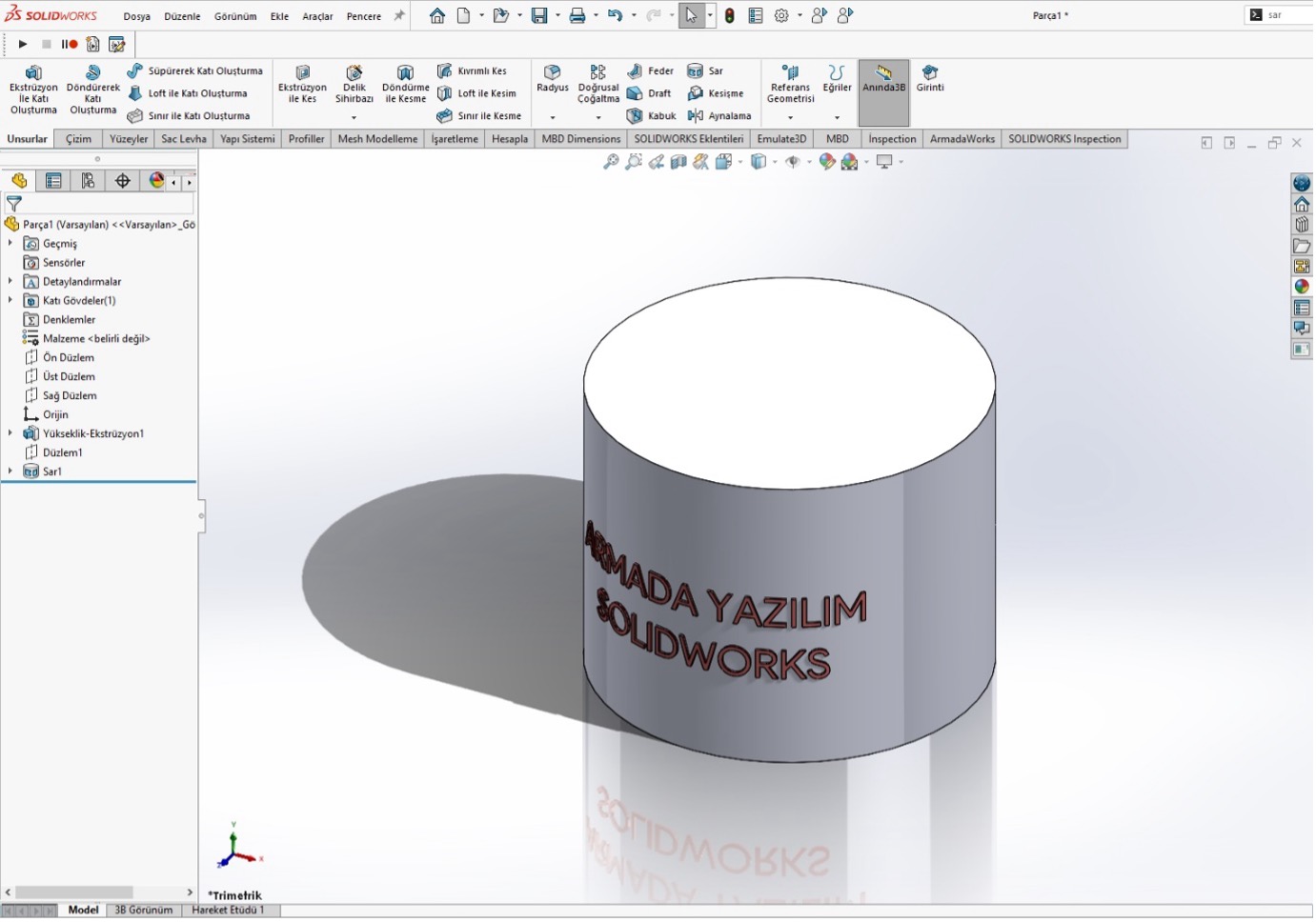

Seçimler yapılarak uygulandığında parçanın üzerine uyguladığını görüntüleyebilirsiniz. Bunu sac parçalarda da deneyimleyebilirsiniz.
