SOLIDWORKS Sanal Sivriler

Ölçülendirmeler aracında iki obje arasında sanal sivriler tanımlayabilir ve sanal sivrileri ölçülendirme için kullanabilirsiniz.Sanal sivrileri bulmak için:

1. Ölçümlendirme aracında, çizim objesine veya model geometrisine sağ tıklayın ve Kesişimi Bul'a tıklayın.

2. Orijinal seçiminizle kesişen model geometrisini veya çizim objesini seçin.

Sanal sivri bulunur ve etkin ölçümlendirme aracına uygulanır.

3. Sonuç sanal sivriyi kullanarak ölçümlendirmeyi tamamlayın.

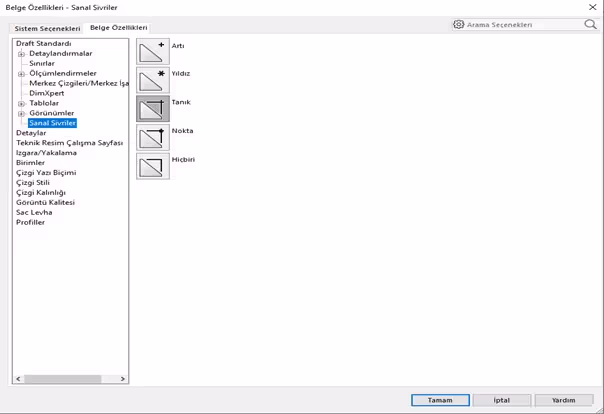

Bu yöntem ile datamızdaki ekstra çizgi eklememize gerek kalmadan bütün kesisim noktalarını belirterek hızlı bir şekilde ölçümlendirme verebiliriz.Ayrıca Sanal sivriler görünümünü 5 farklı seçenekten birini kullanarak değiştirebiliriz. Sistem seçenekleri/belge özellekleri/Sanal sivriler kısmından görünümü seçmemiz yeterli olacaktır.
