SOLIDWORKS Sac Levha Normal Kes Seçeneği

SOLIDWORKS’te Sac Levha> Normal Kes (Normal Cut), çizdiğiniz kesim profilini sac kalınlığına dik olacak şekilde uygular. Yani kesit yüzeyleri her zaman sacın nötr eksenine 90°’dir. Kesit duvarları kalınlığa dik olur; imalatta beklenmedik açı farkları çıkmaz. Sac açınımında bıçak sırtı gibi dar yüzeyler ve hatalı geometri riskini azaltır. Kesim, gerekiyorsa büküm yüzeylerinden doğru şekilde geçer. Normal Kes, sac parçanızdaki tüm kesimlerin gerçek hayattaki dik kesim davranışını taklit ederek, imalat ve açınım kalitesini garanti altına almak için kullanılır.

Normal Kes ve Katıla Kes Farkı

Katıla Kes: Kesim vektörü, eskizin düzlemine diktir. Parça bükükse ya da yüzey eğimliyse, kesit duvarları sac kalınlığına dik olmayabilir.

Normal Kes: Hangi yüzeye çizerseniz çizin, sonuçtaki kesit sac kalınlığına dik olacak şekilde düzeltilir. Aşağıda bu seçeneği nasıl kullanacağınıza dair adımlar yer almaktadır.

• Sac levha olarak yeni bir parça oluşturun.
• Datanızda kesmek istediğiniz yüzeye yeni bir çizim açın ve “Ekstrüzyon ile Kes” komutunu seçin.

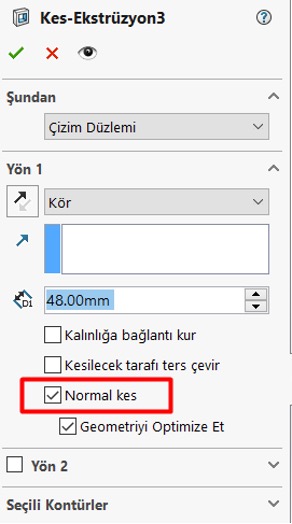

Son olarak aşağıda yer alan “Normal Kes” seçeneğini aktifleştirin.

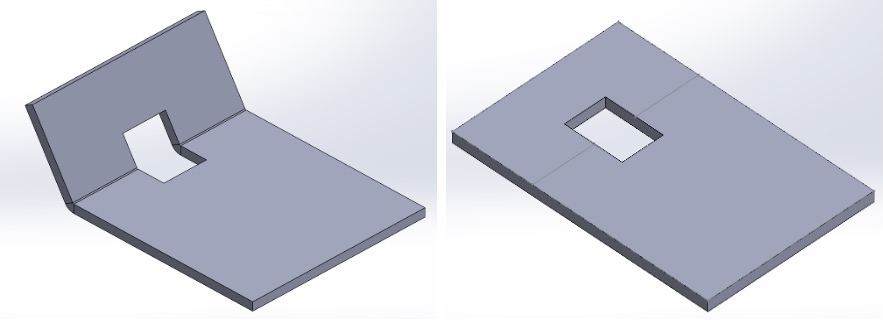

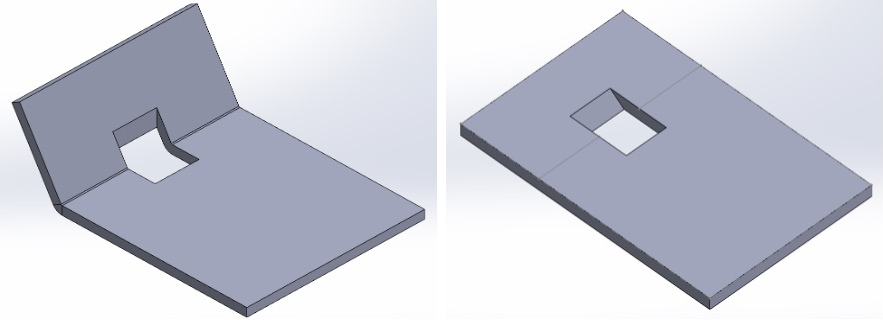

• Aşağıda “Normal Kes” seçeneği aktif ve pasif olarak yapılan kesimlerin karşılaştırılması yer almaktadır.
