SOLIDWORKS SAC LEVHA BÜKÜM NOTLARINI GÖSTERME

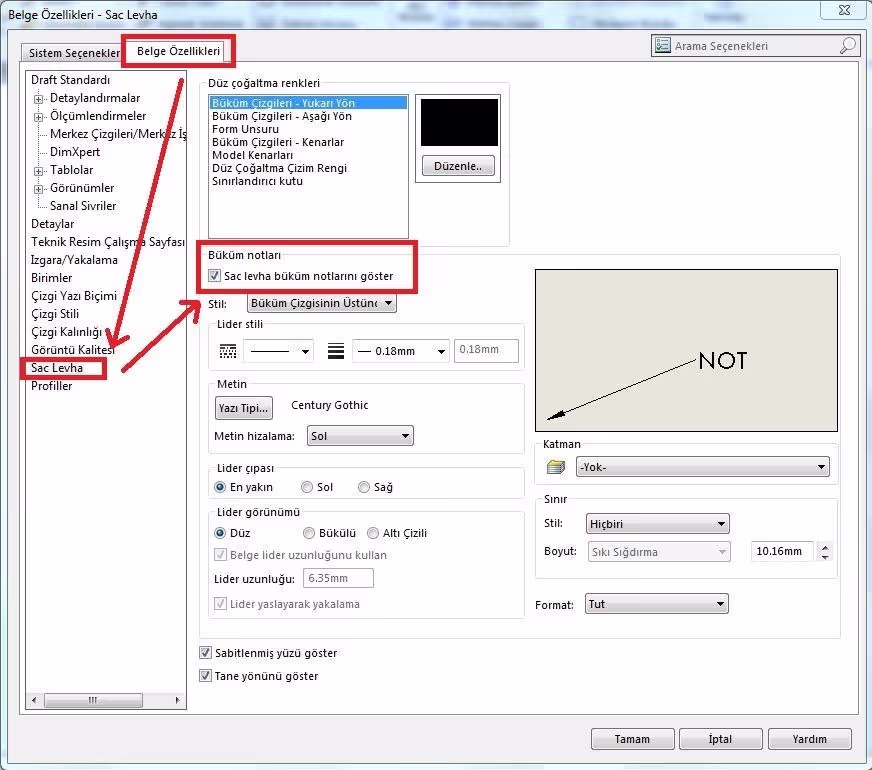

1. Teknik resim belgesinde, Seçenekler simgesine veya Araçlar’dan Seçenekler'e tıklayın.
2. Belge Özellikleri sekmesinde, Sac Levha'yı seçin.
3. Büküm notları altında, Sac levha büküm notlarını göster'i işaretleyin.

Veya bir yassı çoğaltma görünümüne sağ tıklayın, Özellikler'i seçin ve Sac levha büküm notlarını göster'i işaretleyin.

4. Seçenekler'i kapatmak için Tamam'a tıklayın

NOT: Ayrıca Teknik Resim Görünümü kısmında Düz Çoğaltma ve Büküm Notları’nın seçili olmasına dikkat edin
