SOLIDWORKS Plastics’ten Abaqus’e Sonuç Aktarımı

Plastik enjeksiyon kalıplama analizlerinde SOLIDWORKS Plastics, ürün tasarımcıları için akış, dolum, tutma basıncı ve soğuma fazlarını inceleyerek plastik parça kalitesini optimize etme olanağı sunar. Ancak bazı durumlarda, bu analizlerden elde edilen kalıntı gerilmeler (residual stresses) veya dolum kaynaklı deformasyonlar,daha ileri yapısal analizler gerektirir.
İşte tam bu noktada Abaqus devreye girer.

SOLIDWORKS Plastics akış ve kalıplama analizlerinde çok güçlü olsa da mekanik davranışın detaylı yapısal analizi (örneğin yük altında deformasyon, darbe, yorulma veya termal gerilmelerin etkisi) için sınırlıdır.
Abaqus ise gelişmiş malzeme modelleri, nonlineer analiz kabiliyetleri ve termomekanik çözümleri ile bu boşluğu tamamlar.

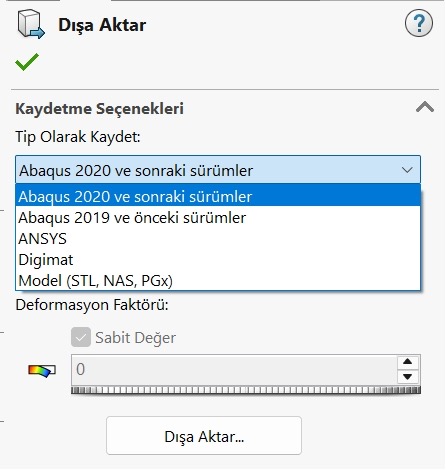

Aktarımı gerçekleştirmek için Solidworks Plastics ile Dolum+ Ütüleme+ Çarpılma analiziyapılmış bir analizin unsur ağacında Sonuçlara sağ tıklanarak Dışarı Aktar komutu aktifleştirilir. Sonrasında burada aktarım için uygun format seçilir. SOLIDWORKS Plastics Abaqus yanında Ansys, Digimat gibi ürünlere de veri aktarabilmektedir.

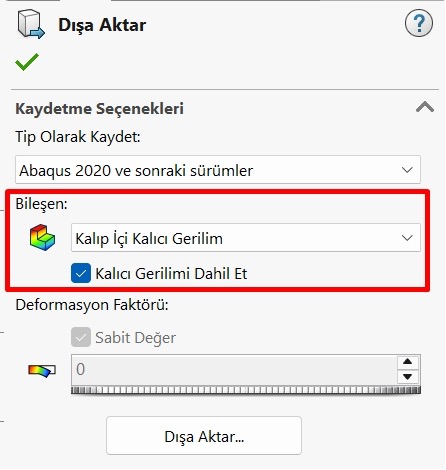

Format seçiminden sonra gerilim seçimi yapılır.
‍

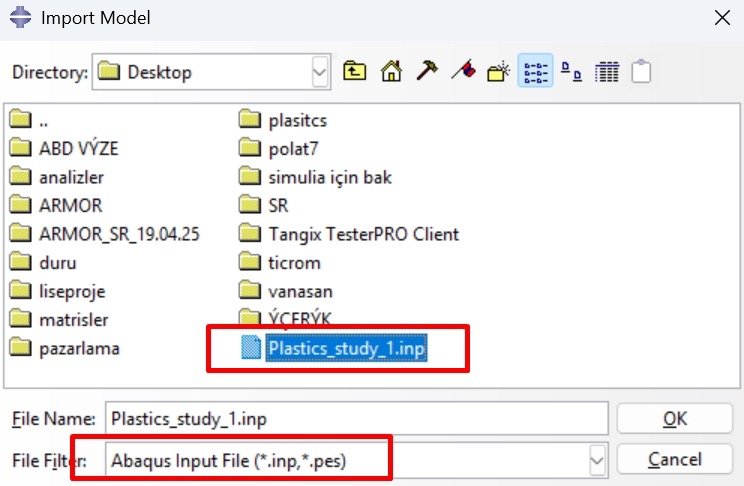

Sonuçlar dışarı  .inp (input) uzantısı olarak kaydedilir. Sonrasında Abaqus içerisinde modele sağ tıklayıp import diyerek ilgili dosyayı seçebiliriz.
‍

Dosyayı abaqus işleyerek sizin için analize hazır halde açacaktır.
‍
