SOLIDWORKS PDM Revizyon Tablosu Nasıl Oluşturulur ?

1. Varsayılan olarak 5 revizyon sütunu vardır; Bölge, Rev, Açıklama, Tarih ve Onaylandı. Bu örnek için yalnızca Rev, Açıklama, Tarih ve Onaylananları kullanan bir tablo oluşturacağız.

2. Revizyon Tablolarını Etkinleştir

Yönetim Aracı -> SOLIDWORKS -> Revizyon Tablosu Ayarlar:Ayarlar:-Revizyon tablosunu etkinleştir seçeneğin işaretleyin.-Görünür satır sayısı: 3-Yer Tutucu karakterlerin düzeltilmesi: *

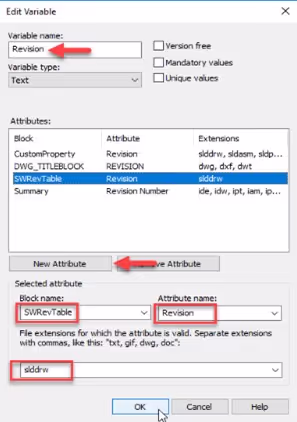

3.Harita DeğişkenleriYönetim Aracı -> Değişkenler -> RevizyonYeni bir özellik oluştur.Blok Adı: SWRevTableÖzellik Adı: DüzeltmeUzantı: slddrw

Açıklama, Tarih ve Onaylanan değerleri için kullanılan değişkenler için tekrarlayın.4.İş Akışına EntegrasyonKendileriyle ilişkili revizyon eylemleri olan tüm geçişler için; tablo tarafından kullanılan değişkeni güncellemek için değişken ayarla eylemlerini ekleyin.

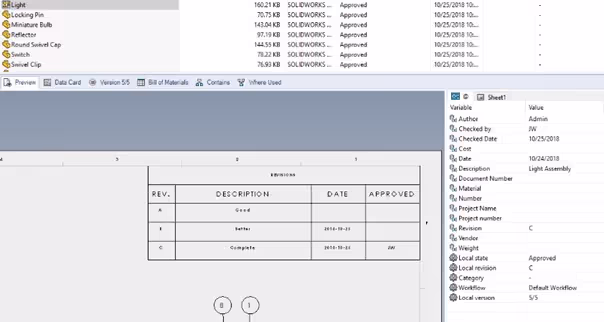

Bu örnekte Varsayılan kasa kurulumunu kullanıyorum, dolayısıyla bu, geçişlere eylem eklemeyi gerektiriyordu; Onay Geçti, Onay Gerekmiyor ve Değişiklik Onaylandı.5.Test EdelimBu, üretim kasanızda uygulanmadan önce bir kasada kapsamlı bir şekilde test edilebilecek bir örnektir.

NOT: Entegrasyonun çalışması ve satırların otomatik olarak eklenmesi için çizimin içinde önceden mevcut bir revizyon tablosu bulunmalıdır.
