SOLIDWORKS PDM Değişkenlerinin Zorunlu Hale Getirilmesi

Hepimizin bildiği gibi, SOLIDWORKS PDM Veri Kartı alanlarını doldurmak birçok nedenden dolayı önemlidir. Bir tasarımı incelerken veri kartındaki bazı alanların eksik olduğunu fark etmek can sıkıcı olabilir. Aslında, bu meta veriler, parça numarası veya çizim başlık bloklarını dolduran ve inceleme sürecini etkileyebilecek diğer veriler gibi önemli bilgiler içerebilir. SOLIDWORKS PDM veri kartı alanlarını zorunlu kılmanın iki yolu vardır:

1.    Değişkeni genel olarak zorunlu olarak ayarlayın

2.    Bir geçiş koşulu kullanın

Bu yazımızda her iki seçeneği de inceleyip artılarını ve eksilerini ortaya koyacağız.

Değişkenler için Zorunlu Değerler

Belirli bir veri kartı alanı doldurulmadan hiçbir dosyanın SOLIDWORKS PDM kasanıza kaydedilmemesini istiyorsanız, bu değişkeni zorunlu olarak ayarlayabilirsiniz.

Bir değişkeni zorunlu olarak ayarlamak için, PDM Yönetim aracına girip Değişkenler düğümüne giderek Değişkenleri Düzenle iletişim kutusunu açmanız gerekir. Buradan, zorunlu yapmak istediğiniz değişkeni seçin ve Zorunlu değerler seçeneğini işaretleyin.

Örneğin, aşağıdaki ekran görüntüsünde, Description değişkeninde Zorunlu değerler onay kutusunu etkinleştirdim. Bu, Description alanı (değişken) boş bırakılırsa veya boş bırakılırsa, bu dosyayı PDM'e kaydedemeyeceğiniz veya kaydedemeyeceğiniz anlamına gelir.

‍

‍

Değişkenleri bu şekilde genel düzeyde zorunlu hale getirmek çoğu durumda biraz aşırıya kaçabilir. Bazen bir tasarımın erken aşamalarında, gerekli değerleri her zaman bilmeyebiliriz. Zorunlu değerler kullanıldığında, PDM kullanıcılarının dosyalarını PDM' e aktarmak için geçici olarak rastgele bir yer tutucu değer girmeleri ve daha sonra doğru bilgilerle güncellemeyi unutmaları nadir değildir.

Ayrıca, bu yöntem, kontrol edilen her dosya türünün zorunlu bir değişken için bir değere sahip olması gerektiği anlamına gelir. Bu yalnızca belirli dosya türlerine özgü değildir, bu nedenle bir değişkeniczorunlu hale getirmek bir CAD dosyasında mantıklı olabilir, ancak bir metinveya bit eşlem dosyası için geçerli olmayabilir.

‍

Değişkenlerin doldurulduğundan emin olmanın alternatif bir yolu Geçiş Koşulları kullanmaktır. Bu yöntemi kullanarak, kullanıcıların veri kartı alanları doldurulmadan dosyaları teslim etmelerine izin verebilirsiniz, ancak daha sonraki iş akışı sürecinde, belirli bir veri kartı alanı boşsa dosyanın geçişten geçmesine izin vermemeyi seçebilirsiniz.

Bunu PDM' de nasıl yapılandırabileceğinize dair bir örneğe bakalım. Bu örnekte, bir kullanıcı İnceleme İçin Gönder adlı Durum değişikliğini başlattığında, Description alanında herhangi bir değer yoksa bunu engelleyecek bir koşul eklemek için aşağıdaki basit üç durumlu onay sürecini kullanacağım.

‍

‍

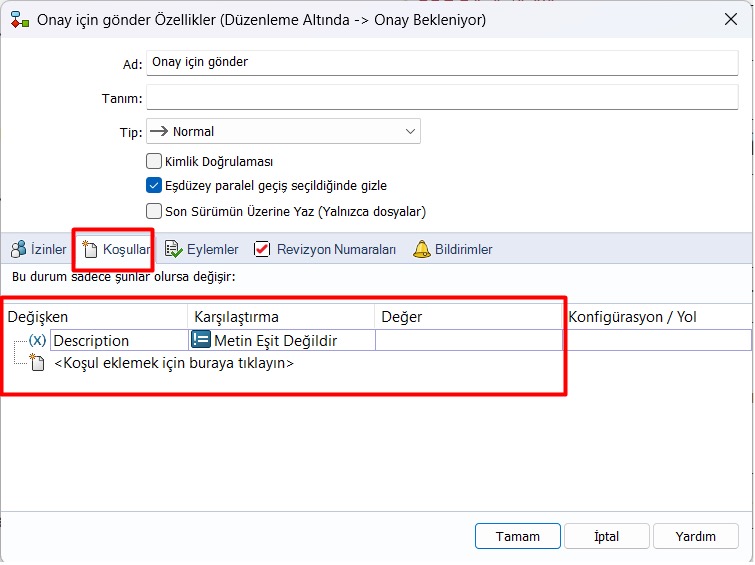

Bunu yapmak için İş Akışı'nı açıp Onay İçin Gönder geçiş özelliklerini düzenleyip Koşullar sekmesini seçeceğiz. Ardından, aşağıda görüldüğü gibi değer sütununu boş bırakarak, Description değişkeni için karşılaştırma bağımsız değişkeniyle birlikte boş bir değere eşit olamayacağına dair yeni bir koşul ekleyebiliriz.

‍

‍

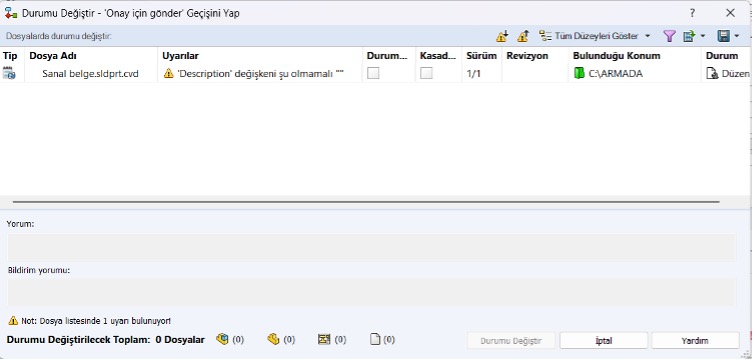

Bu yapılandırmayla, Description içermeyen bir dosyanın geçişini test edeceğiz. Aşağıdaki ekran görüntüsünde görebileceğiniz gibi, Description içermeyen bir dosyanın geçişini onaylamak için kutuyu işaretleyemiyorum ve uygun bir uyarı alıyorum.

‍

‍

Değişkeninize ve amaçlarınıza bağlı olarak, koşul karşılaştırma sütununun/hücresinin farklı bir argüman türü kullanması gerekebileceğini veya bu koşulu ayarlamanın birden fazla yolu olabileceğini unutmayın.

Sonuç olarak, burada açıklanan her iki yöntem de geçerli olsa da Geçiş koşullarını kullanmanın genellikle daha kullanıcı dostu olduğunu düşünüyorum. Bu yöntem, her türden dosyanın boş veri kartı değişkenleriyle kasaya yerleştirilmesine olanak tanır, ancak daha sonra dosyanın, kritik bilgiler o dosyada bulunana kadar iş akışında ilerlemesini kısıtlar.
