Solidworks Parça Kesme Düzlemini Teknik Resme Aktarma
SolidWorks ’te 3B model üzerinde oluşturulmuş olan düzlemlerin veya kesme yüzeylerinin, teknik resimde görünür hâle getirilmesi ve/veya kesit görünüşleri oluşturmak için kullanılmasıdır. Bu özellik hem görsel hem de üretimsel anlamda önemli avantajlar sağlar. Bu özellik, genellikle bir parçanın iç yapısının, deliklerin, kanalların, boşaltmaların veya karmaşık iç geometrilerin açıklanması gerektiğinde kullanılır. Sizinle Parça/Montaj ortamında oluşturulan kesme düzlemini teknik resim sayfasına nasıl aktarılabileceğiniz inceleyelim.

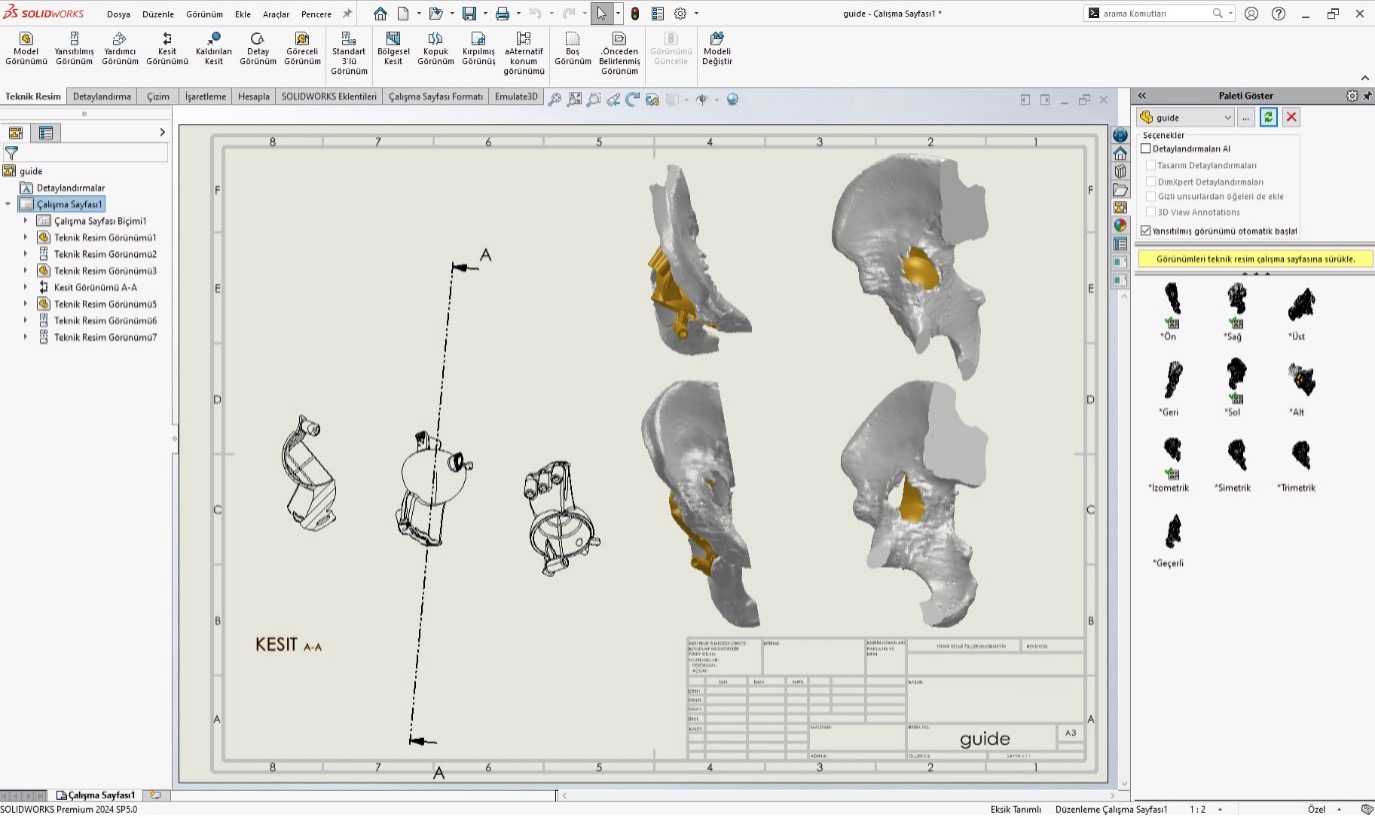

Görsel 1
Parça veya Montaj dosyasına referansları kullanarak kesme düzlemini oluşturuyoruz burada parçanın daire merkezine oluşturulmuş düzlemi seçiyoruz. Kesme düzlemine karşıdan bakarak kaydetme işlemi gerçekleştiriyoruz. Burada kaydetmeden önce ön izleme yaparak kontrol sağlayabilirsiniz.Solidworks Kesme Düzlemini Teknik Resme Aktarma Video 1Teknik resim sayfası açılarak paleti göster kısmından öncelikle parça görünümünü daha sonra kesme paleti ve kesit görünümleri ekleyerek teknik detayları ekleyebilirsiniz. Bu özellik sayesinde Teknik resim sayfasında kesme düzlemi oluşturmada zorlanabileceğiniz parçaları çok daha kolay bir şekilde kesit görüntüsü oluşturabilirsiniz.Solidworks Kesme Düzlemini Teknik Resme Aktarma Video 2
