SOLIDWORKS Montajda Delik Sihirbazı

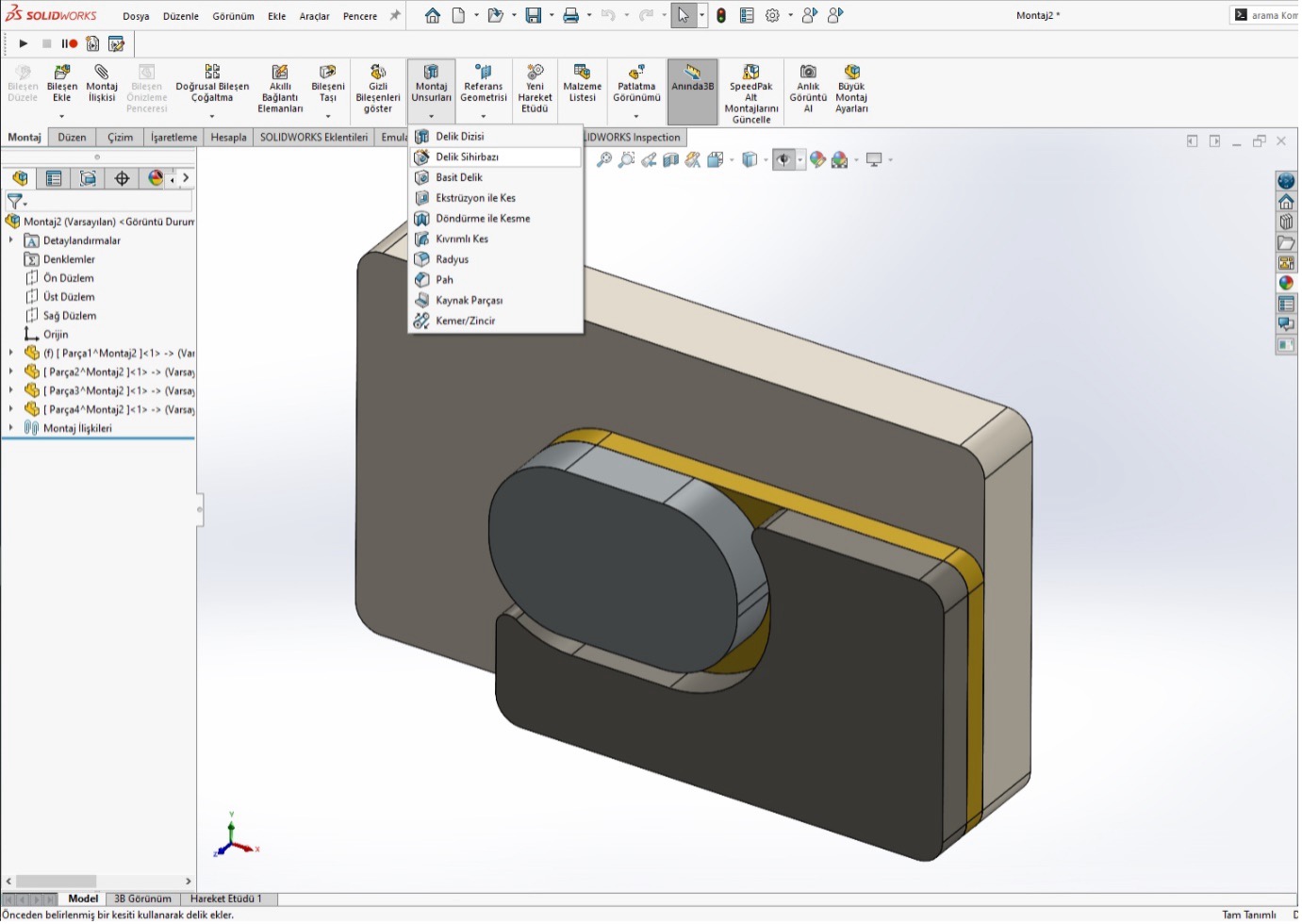

Delik Sihirbazı, SOLIDWORKS’te standartlara (ISO, ANSI, DIN vb.) göre vida deliği, havşa, kılavuz, kontra delik gibi delik tiplerini otomatik olarak tür, boyut (çap, derinlik) ve konum bilgileriyle tanımlayıp açmanı sağlayan bir komuttur. Montaj ortamında “Hole Wizard” kullanarak bir Montaj Deliği (Assembly Feature Hole) oluşturabilir, aynı anda birden fazla parçaya otomatik hizalı (eş merkezli) delikler açabilir ve parçalar değiştiğinde delik ilişkilerinin otomatik güncellenmesini sağlayabilirsin.Bu işlem için montaj içerisinde Montaj unsurlarından delik sihirbazını seçiniz.

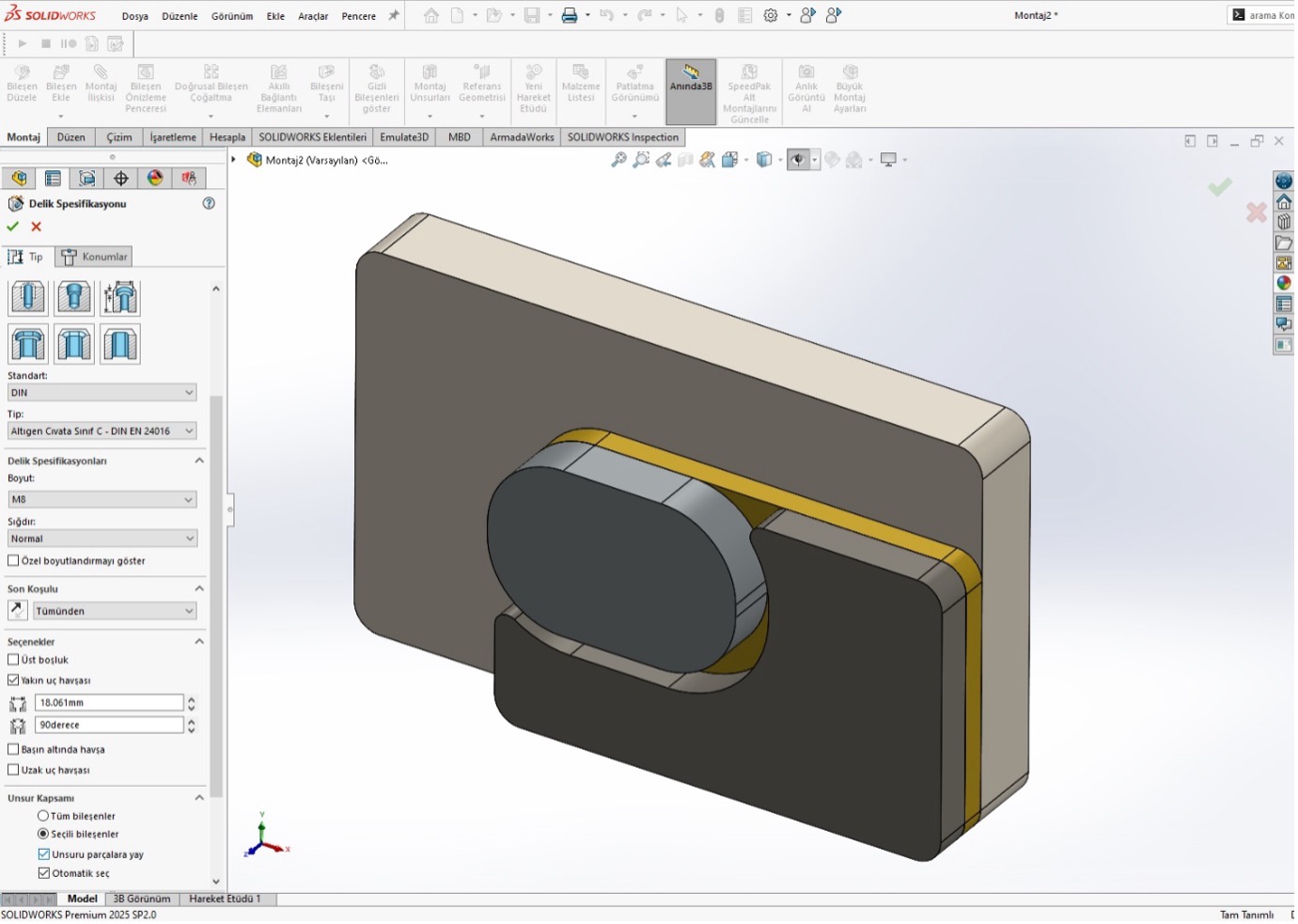

Delik sihirbazı içerisinde standardınıza uygun delikleri seçiniz burada yaptığınız işlemin parçada da görünmesini istiyorsanız unsuru parçalara yay seçeneğini seçmeniz gerekmektedir. Bu seçenek seçilmemesi durumunda yapılan işlemi parça üzerinde görüntülemeyip sadece montaj içerisinde görüntülenmesi sağlanılacaktır.

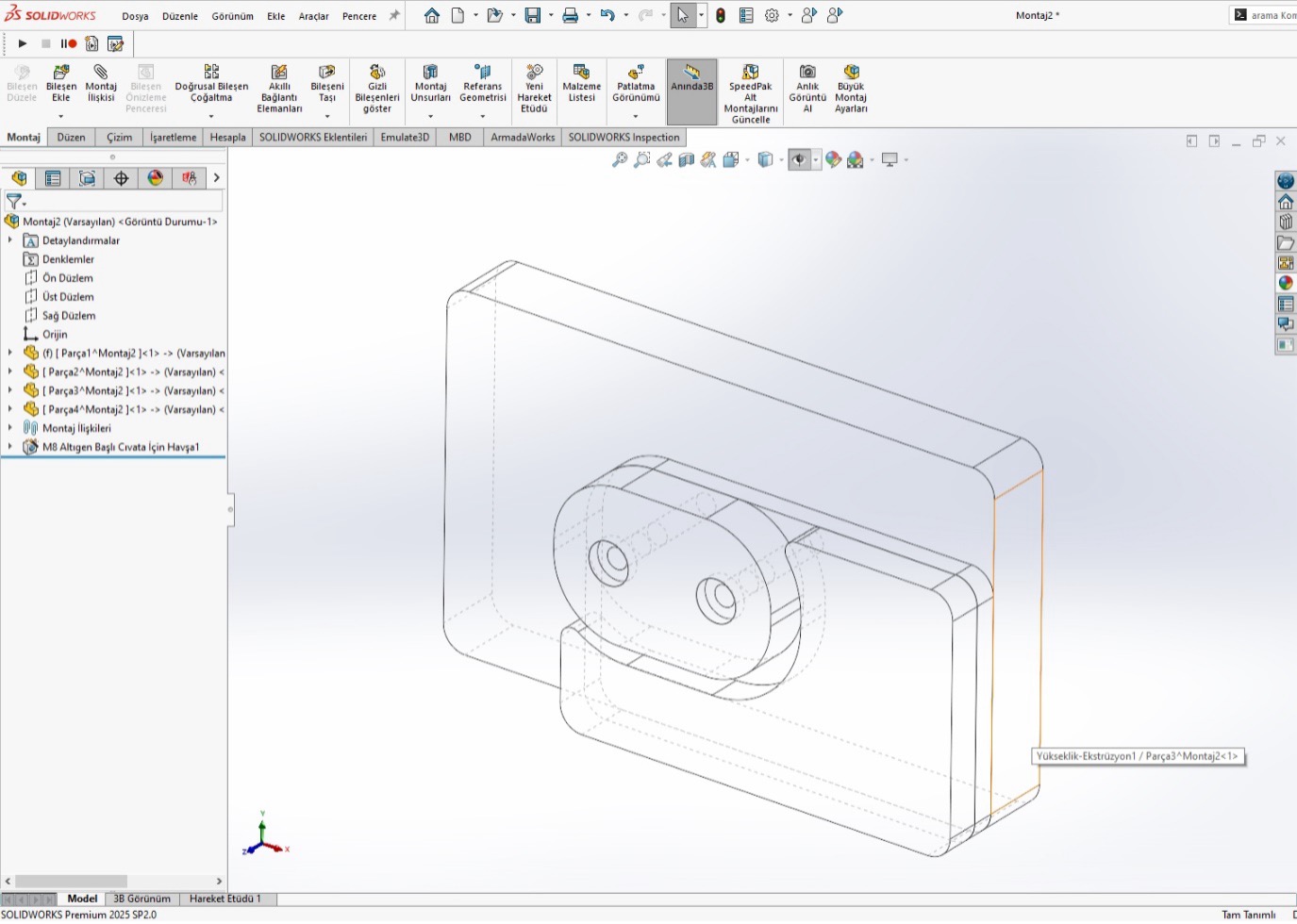

Delik tipi ve diğer seçenekler seçildikten sonra konumlandırması yapılıp işlemi onaylayabilirsiniz. İşlem sonrasında tek bir komut ile birbirinden ayrı parçalarda eş merkezli olacak şekilde delikler açılmış olacaktır.

Montaj içerisinde delik sihirbazı kullanmanın avantaj ve dezavantajları aşağıdaki gibi sıralanabilir;
‍
