SOLIDWORKS Montaj Unsurlarında Kesme

SOLIDWORKS montaj ortamında Kesme (Assembly Cut) komutu, bir montaj içerisindeki parçaları belirli bir profil veya hacim doğrultusunda şekillendirmek için kullanılan güçlü bir özelliktir. Bu komut sayesinde kullanıcı, montajdaki bir parçayı veya birden fazla bileşeni aynı anda kesebilir, üzerlerinde montaj ilişkilerine uygun düzenlemeler yapabilir. Özellikle bir parçanın başka bir parçaya tam olarak oturması gereken durumlarda, bu yöntem oldukça pratik bir çözüm sunar.

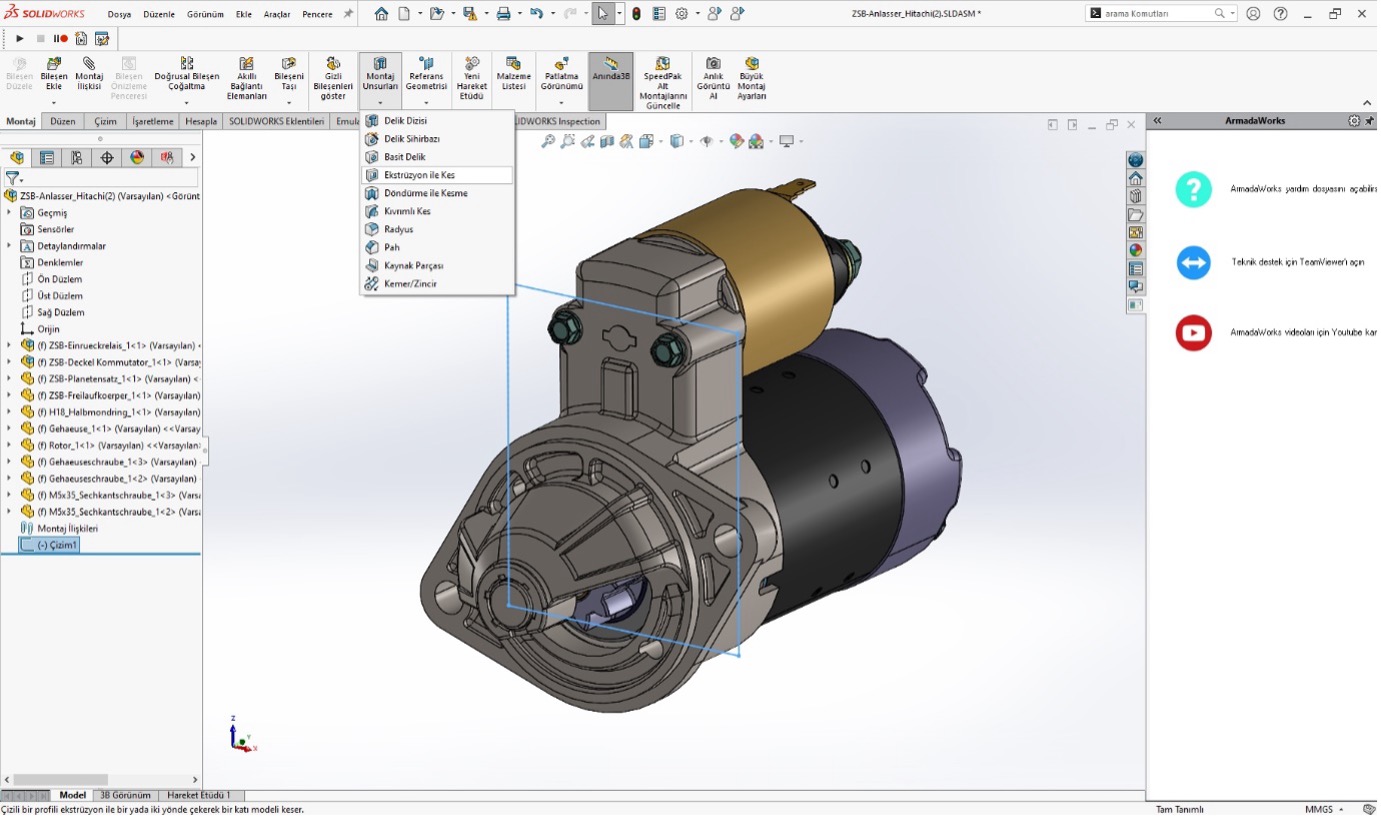

Bu komutu uygulamak istediğinde, öncelikle montaj dosyasını açar ve montaj sekmesinden montaj unsurlarına gidilir. Ardından, oluşturulacak kesme türü (örneğin ekstrüzyon ile kes veya döndürmeile kes) belirlenir.

Kesme işlemi yapılacak profil çizilip seçildikten sonra, Unsur kapsamı bölümünden hangi bileşenlerin etkileneceği seçilebilir. Böylece yalnızca istenen parçalar kesilir, diğerleri etkilenmeden kalır.

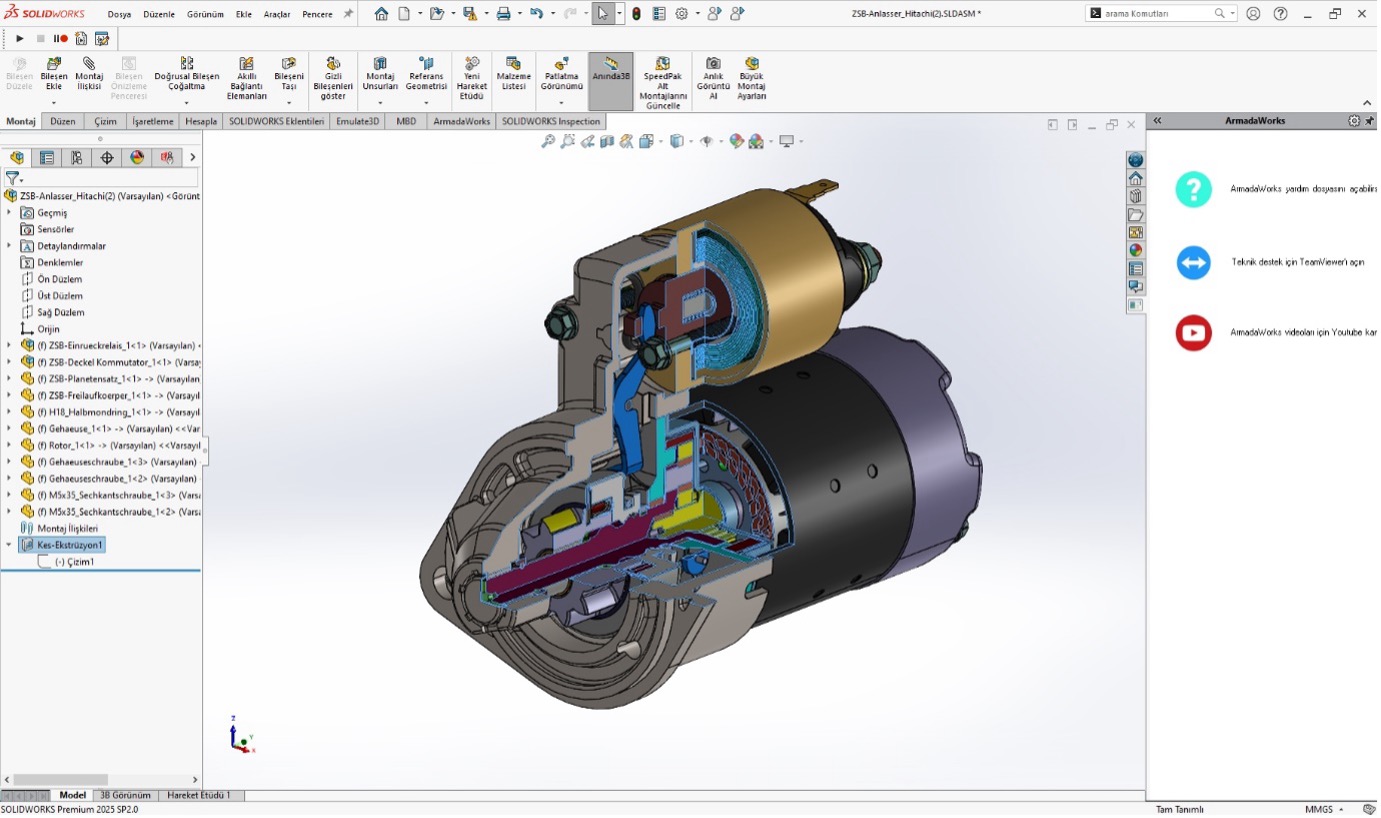

Komut onaylandığında montaj düzeyinde bir kesme özelliği oluşturulur. Bu yöntem, montaj içinde gerçekçi bir tasarım etkileşimi sağlar. Örneğin bir milin, gövde içerisinde dönmesi gereken boşluk veya bir dişli kutusunun yerleşeceği yuva bu yöntemle kolaylıkla modellenebilir. Kullanıcılar, bu sayede karmaşık montajlarda bile geometrik uyumu hızlıca yakalayabilirler.

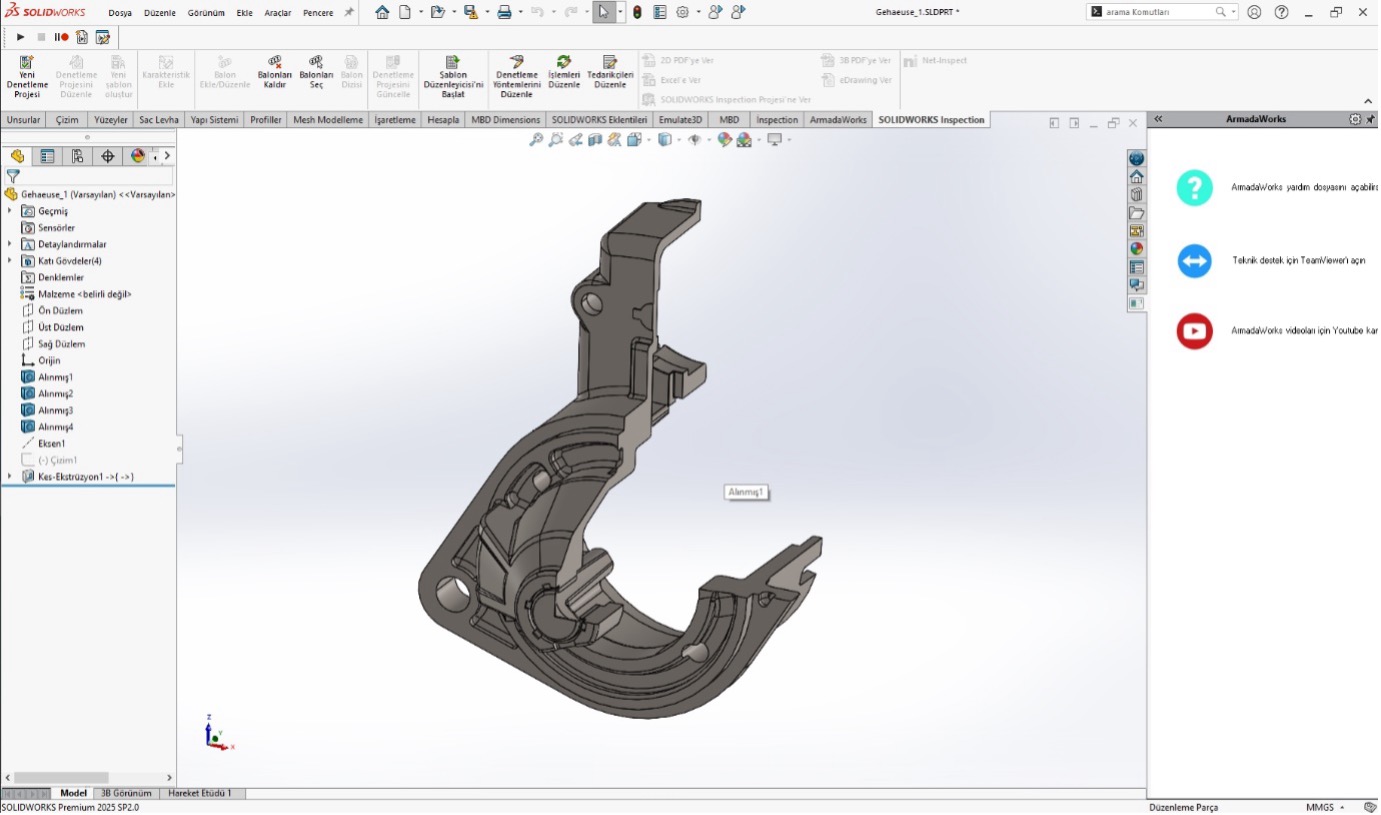

Ancak bu komutun bazı dikkat edilmesi gereken yönleri de vardır. Kesme işlemi montaj seviyesinde tanımlandığı için, parçalar tek başına açıldığında montaj unsuru içindeyken unsuru parçaya yay seçeneği etkin değilse bu kesikler görünmez. Ayrıca montaj bağımlılığı arttığından, parçaların başka montajlarda kullanılması durumunda uyumsuzluk yaşanabilir. Büyük montajlarda ise çok sayıda montaj kesmesi performans düşüklüğüne yol açabilir.
