SOLIDWORKS Kesme Düzleminde Tarama Çizgilerini Değiştirme

Solidworks Kesme Düzleminde Tarama Çizgilerini Değiştirme

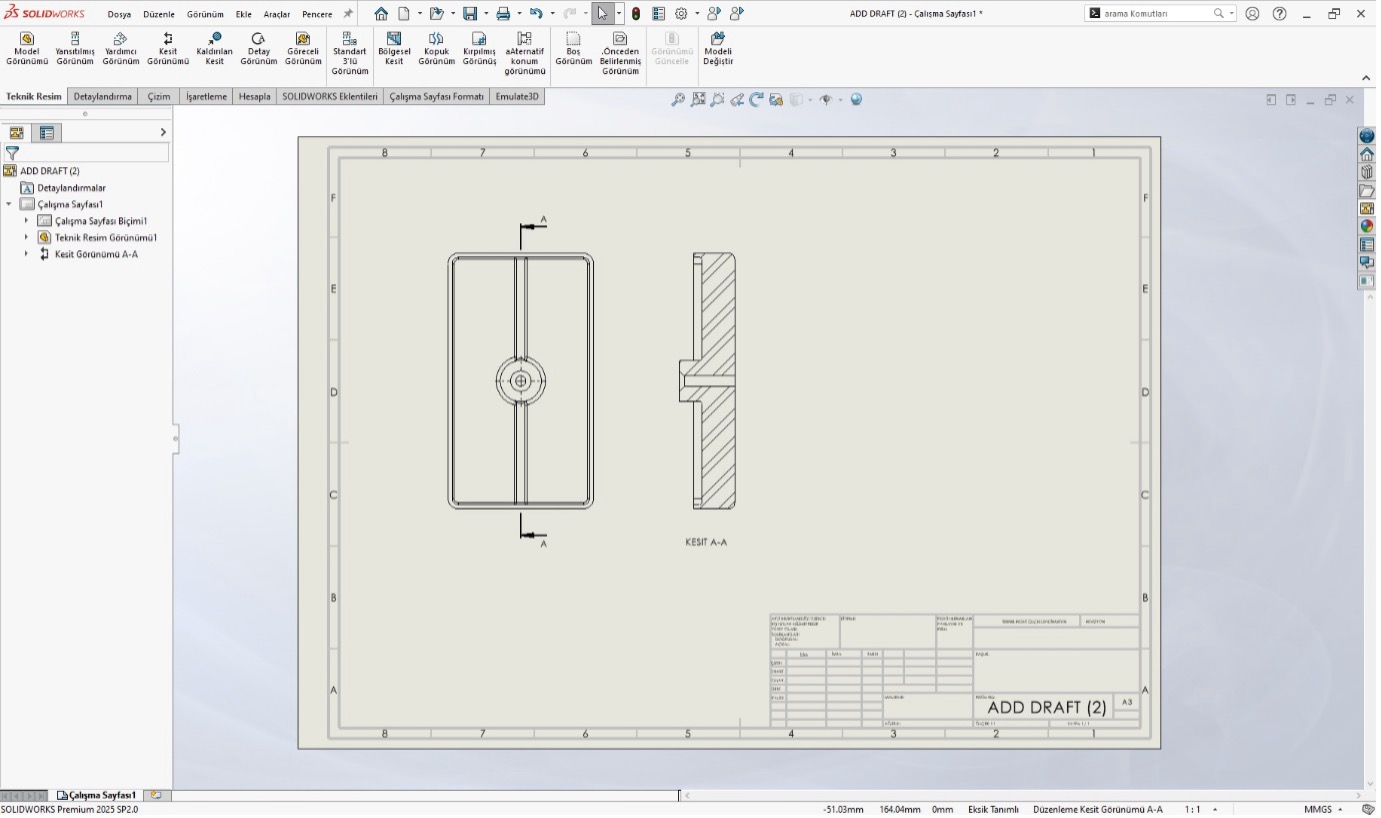

‍Solidworks içerisinde Bir parçayı veya montajı kestiğinizde, kesit alanında görünen tarama (hatch) çizgilerinin tipi, aralığı ve yönünü değiştirmek mümkün. Kesit Görünüşü veya Bölgesel Kesit oluşturduktan sonra teknik resim görünüşünüzde tarama alanına çift tıklayın (veya sağ tıklayıp Properties / Özellikler seçin). Açılan pencerede: Pattern kısmından tarama tipini seçebilirsiniz (ANSI31, ISO, kullanıcı tanımlı vb.). Angle kısmından tarama açısını değiştirebilirsiniz. Spacing kısmından çizgiler arası mesafeyi ayarlayabilirsiniz. Apply / Uygula ile değişiklikleri onaylayın.

Tarama çizgileri (Hatch Lines veya Section Lines) teknik resimde kesit alanını belirtmek için kullanılır. Kesilen malzemenin içten görünüşünü temsil eder. Parçanın nereden geçtiğini, hangi bölgelerin kesildiğini netleştirir. Montajlarda farklı bileşenlerin ayırt edilmesini kolaylaştırır. Malzeme türünü gösterebilir (bazı standartlarda belirli tarama desenleri belirli malzemeler için kullanılır).

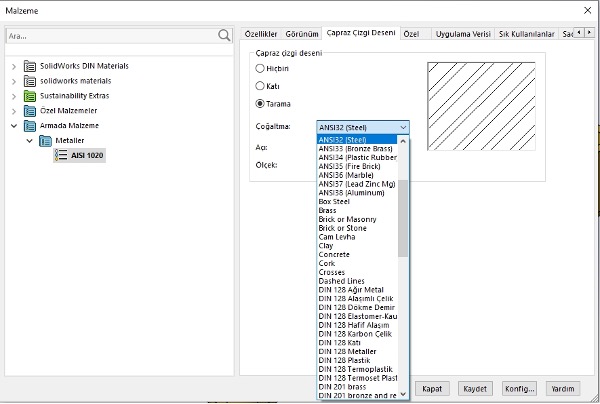

Tarama çizgi desenlerini atadığınız malzeme üzerinden de özelleştirebilmektesiniz. Atadığınız malzeme üzerinden de otomatik tarama çizgileri çekilecektir. Bunun için malzeme düzenleme seçeneklerine gidilip malzeme üzerindeki çapraz çizgi desenleri üzerinden özelleştirdiğiniz malzemeye standartlarınızı uygulamanızda mümkün olacaktır. İşlemler yapıldıktan sonra kaydet denilerek yapılan düzenlemeleri malzeme üzerinde kaydedebilirsiniz. Teknik resimde de atadığınız malzeme özelliklerine göre tarama yaptığını görüntüleyebilirsiniz.
