SOLIDWORKS Kaynak Görünümünü Step Dosyasına Aktarma

SOLIDWORKS için yaptığınız bir montaj dosyasını ya da parça için kaynak attığımız zaman “step” olarak kaydettiğimiz de bu kaynak izleri görünmemektedir. Bunun sebebi kaynak izlerinin katı bir gövde olmaması, sanal bir görüntü olmasından kaynaklanmaktadır.Kaynak izlerinin “step” dosyasında görünmesini sağlamanın yollarından bir tanesi “Profil” olarak yaptığımız parçaya “Radyus Parçası” olarak kaynak atamamız olacaktır. Bu şekilde yaptığımız kaynak parçası gövde olarak atanacaktır.

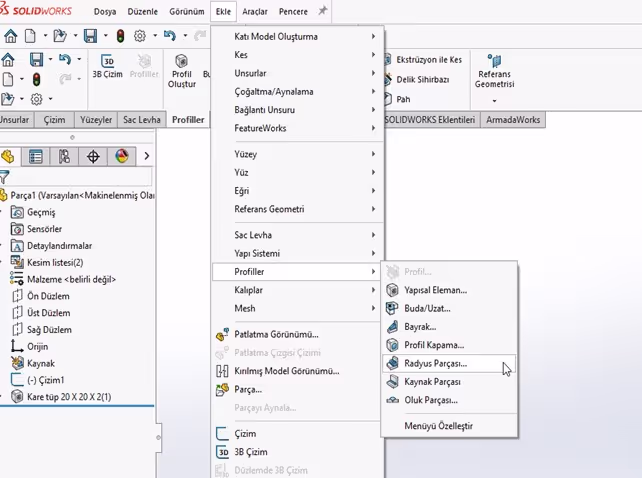

(SOLIDWORKS Profil)

(SOLIDWORKS Profil)

Profil olarak bir parça yaptığımız zaman “Ekle-Profiller-Radyus Parçası” konumunda kaynak atmak istediğimiz yeri seçiyoruz. Görselde de gösterildiği gibi kaynak attığımız yerde görsel olarak ön izleme verilmiştir. Burada yaptığımız kaynak unsur ağacında gövde olarak atanmaktadır. Yapacağımız işlemler bittiği zaman “step” olarak kaydettiğimiz zaman kaynak izi de kaydedilmiş olacaktır ve açtığımız zaman görüntüde sorun olmayacaktır.Profillerle ilgili daha fazla bilgi almak isterseniz eğer Armada Yazılım blog sayfamızdan da inceleme yapabilirsiniz.
