SOLIDWORKS Inspection Nedir, Ne İçin Kullanılır?

SolidWorks Inspection Nedir, Ne İçin Kullanılır?

‍SOLIDWORKS Inspection, kalite kontrol süreçlerini hızlandırmak, hata riskini azaltmak ve uluslararası standartlara uygun raporlama yapmak amacıyla geliştirilmiş bir yazılımdır. Program, özellikle ilk parça muayene (First Article Inspection – FAI) ve kontrol planı hazırlama aşamalarında tercih edilir.En önemli özelliği, hem SOLIDWORKS eklentisi (add-in) olarak doğrudan CAD ortamında kullanılabilmesi hem de bağımsız bir uygulama (standalone) olarak PDF veya DWG teknik resimler üzerinde çalışabilmesidir. Böylece sadece tasarımcılar değil, kalite kontrol ekipleri de SOLIDWORKS olmadan yazılımı kullanabilir.

Çalışma Prensibi

‍SolidWorks Inspection, teknik resimler veya 3D CAD modelleri üzerindeki ölçü, tolerans ve GD&T bilgilerini otomatik olarak tanır. Bu verileri balon numaralarıyla işaretler ve ölçüm tablolarına aktarır. Kullanıcı isterse ölçüm sonuçlarını doğrudan programa girebilir veya dışarı aktararak istatistiksel analiz yazılımlarıyla değerlendirebilir.

Kullanım Avantajları

• Ölçüm tabloları ve balon numaraları otomatik hazırlanır.
• İnsan kaynaklı hata riski minimuma iner.
• AS9102, PPAP, ISO 13485 gibi standartlara uyumlu raporlar hazır şablonlarla oluşturulur.
• Excel, CSV gibi yaygın formatlara dışa aktarım yapılabilir.
• Minitab gibi istatistiksel kalite kontrol yazılımları ve CMM cihazlarıyla entegre çalışabilir.
• Hem SolidWorks CAD modelleriyle hem de bağımsız resim dosyalarıyla kullanılabilir.

Uyumlu Çalıştığı Programlar ve Sistemler

• SOLIDWORKS CAD (doğrudan 2D/3D model entegrasyonu)
• DraftSight (DWG/PDF tabanlı çalışmalar için)
• Excel / CSV (rapor aktarımı)
• Minitab (SPC – istatistiksel kalite kontrol için)
• CMM yazılımları (PC-DMIS, PolyWorks, Zeiss CALYPSO vb.)

CMM ile Kullanım

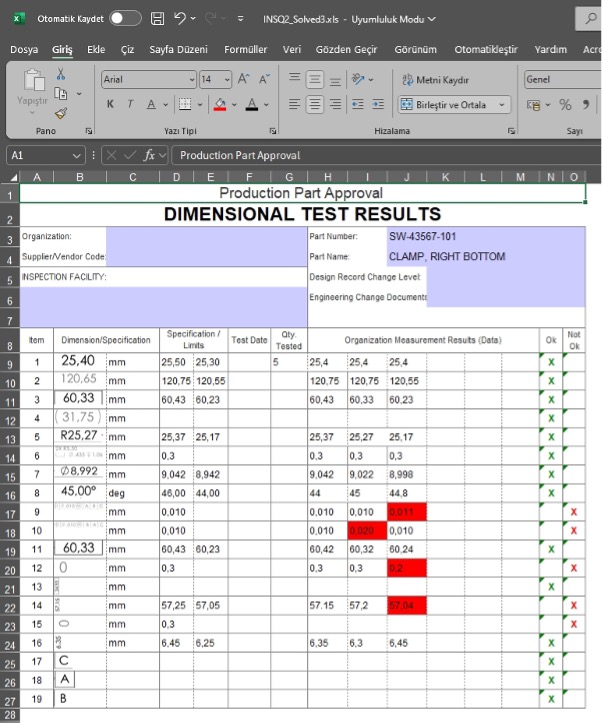

‍SolidWorks Inspection verileri, Excel veya CSV formatında dışa aktarılır. Bu tablolar CMM cihazlarının yazılımına yüklenir. CMM cihazı, parçadan gerçek ölçümleri alır ve bu değerleri nominal ölçülerle karşılaştırır. Tolerans dışındaki değerler raporlanır. Sonuçlar tekrar Inspection’a veya Excel’e işlenerek nihai kalite raporu hazırlanır. Bu yöntem sayesinde üretim süreci boyunca hızlı ve güvenilir kalite kontrol sağlanır.
