SOLIDWORKS Inspection da Yeni Denetim Projesi Oluşturma

SOLIDWORKS Inspection, 2B teknik resimlerden ölçü kontrol planları, balonlu teknik resimler ve denetim raporları(inspection reports) oluşturmayı sağlayan, üretim sonrası ölçüm ve kalite kontrol süreçlerini hızlı, standart ve otomatik hale getiren bir yazılımdır. Bir denetim projesi ise kontrol edilecek parça veya montaj için oluşturulan çizim dosyası (DWG/DXF/SolidWorks Drawing), ölçü listesi, balon bilgileri ve denetim raporu formatı (ör. AS9102, ISO 2768 vb.) gibi tüm öğeleri içinde barındıran bir proje dosyasıdır (.ixproj uzantılı).

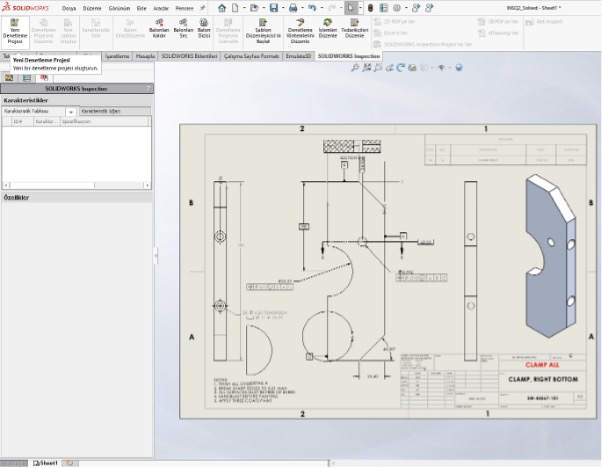

SOLIDWORKS yeni bir denetim dosyası oluşturmak için; SOLIDWORKS’ü açınız, denetim yapmak istediğiniz teknik resmi(.slddrw) açtıktan sonra araçlar / eklentiler menüsünden SOLIDWORKS Inspection kutusunu işaretleyin, ardından üst menüde beliren Inspection sekmesinden “Yeni Denetim Projesi”seçeneğine tıklayınız.

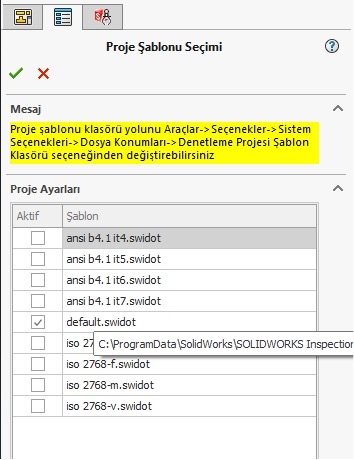

Bu seçeneğe tıkladıktan sonra projeşablonu biçim seçilir. Seçildikten sonra PropertyManager kısmına geçiş yapar.Burada projeyle ilgili doldurmanız gereken kısımları doldurarak  proje bilgileri girilir.

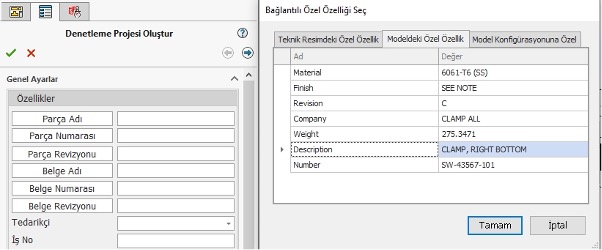

Özellikler kısmında projenizin adı, numarası gibi bilgiler girilir. Bunu boş alana klavye üzerinden yazabileceğiniz gibi ilgili seçeneğin örneğin Parça Adı kısmına tıklayarak bağlantılı özel özelliklerden seçerek ekleyebilirsiniz.

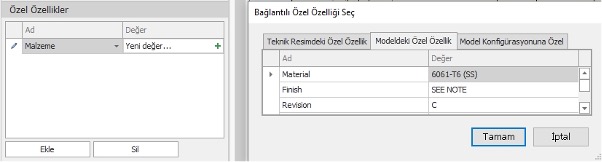

İhtiyaç duymanız halinde ekstra özel özelliklerde ekleyebilirsiniz. Ekle seçeneğine tıkladıktan sonra eklemek istediğiniz özelliğin adını seçebilir ya da manuel yazabilirsiniz. Yeni değer kısmının yanında bulunan “+” ile bağlantılı özel özelliklerden çekebilir ya da yine manuel olarak yazabilirsiniz.

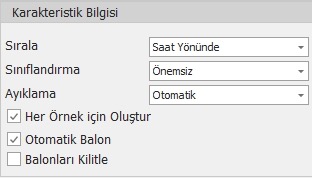

Karakteristik bilgilerin nasıl oluşturulacağını karakteristik bilgisi penceresinden düzenliyoruz.

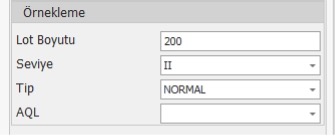

Örnekleme penceresi üzerinden AQLdeğerini belirleyerek düzenlemeleri yapıyoruz. AQL değerinin nasılbelirlendiğiniz daha önce oluşturduğumuz makale üzerinden inceleyebilirsiniz.İşlemlerden sonra tamam diyerek ilk adımı sonlandırabilirsiniz.
