SOLIDWORKS için 3DEXPERIENCE Data Modeli

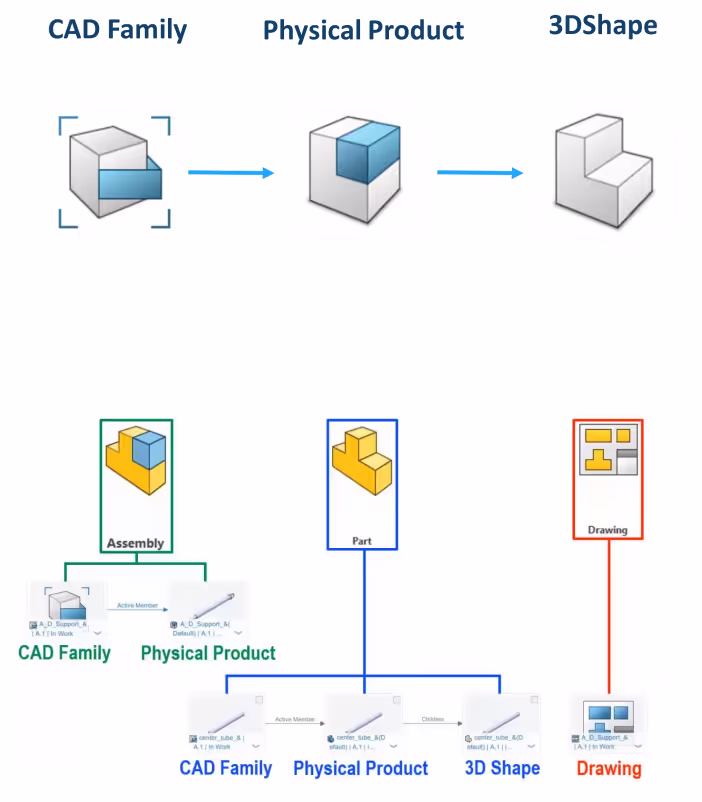

Yukarıda görünen konfigürasyon yapısı 3DEXPERIENCE Platformu içerisinde aşağıdaki gibi bir yapıdagözükmektedir.

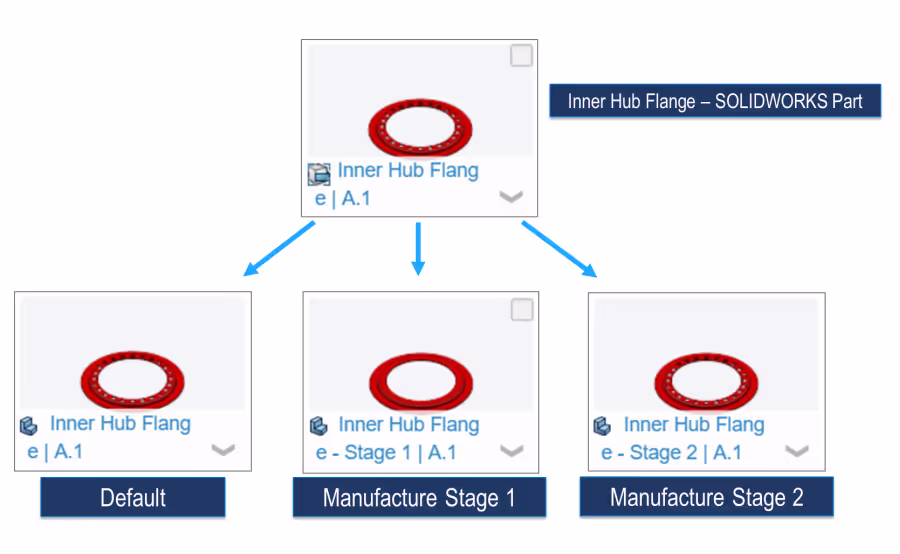

Platformdaki Relations’lara bakıldığında yukarıdaki gibi gözükmektedir.Aşağıdaki eylemlerden herhangi birini CAD Family nesnesinde gerçekleştirmek, bu eylemin ilgili TümPhysical Productlara uygulanmasına neden olur:• Lifecycle• Revise• Reserve• Change OwnershipAynı durum, yukarıdaki eylemlerden herhangi birini Physical Product üzerinde gerçekleştirmeyeçalıştığınızda da geçerlidir; bu eylem, CAD Family ve ona bağlı tüm Physical Productlara uygulanır.CAD Family ve ilişkili Physical Product aynı Collaborative Space alanına kaydedilirEğer yeni bir yapılandırmayı farklı bir Collaborative Space alanına kaydetmeye çalışırsanız, bir hataalırsınız3DEXPERIENCE'ın SOLIDWORKS yapılandırmaları yönetme şekli, her konfigürasyonun yaşamdöngüsünü yönetmeye olanak tanır.

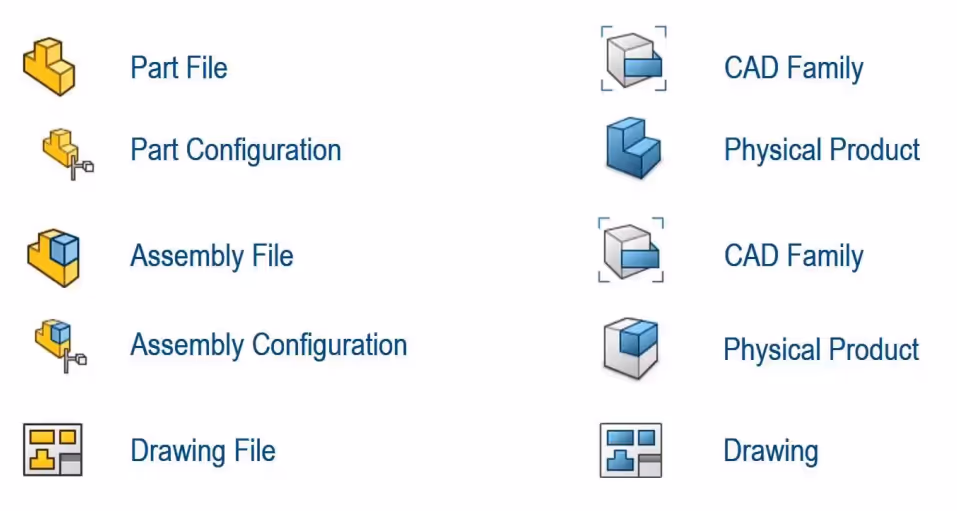

Hangi objeler nasıl kaydediliyor?
