SOLIDWORKS ELECTRICAL'I SOLIDWORKS PDM İLE ENTEGRE ETME

SOLIDWORKS Electrical, projelerin oluşturulmasını ve doğrulanmasını hızlandırmak için şemalar, malzeme listeleri, kablo bağlantı listeleri ve yönlendirilmiş 3 boyutlu montajlar oluşturmanıza olanak tanır. Tüm bu verileri bu kadar hızlı bir şekilde üretebilmek, uygulamadan kısa bir süre sonra proje ilerlemesini ve bilgilerini düzenlemenin ve yedeklemenin yollarını bulmayı kritik bir girişim haline getirir.

SOLIDWORKS ekosistemindeki birçok kullanıcı, bunu başarmak için SOLIDWORKS Electrical'ı SOLIDWORKS PDM ile entegre etmeye yöneliyor veSOLIDWORKS PDM'nin 2025 güncellemeleriyle elektrik tasarım verilerinin entegrasyonu daha da kolaylaştı, güçlendi ve erişilebilir hale geldi.

Elektrik ve PDM Entegrasyonunun Başlıca Faydaları

Bu yazıyı okuyan birçok elektromekanik mühendisi Electrical ve PDM sistemlerini zaten kullanıyor olabilir, ancak bu sistemlerin nasıl entegre edilebileceğini bilmiyor olabilirler. Bu koşullar altında en büyük avantaj, sadece MCADtarafını değil, tüm mühendislik verilerinizi tek bir kayıt sisteminde birleştirebilmenizdir.

Bu sayede, yalnızca sisteme giriş yapıldığında yedeklenen dosyaları saklamakla kalmaz, aynı zamanda sürüm kontrolü, onay iş akışları ve elektrik projeleriniz ve sayfalarınız için veri kartları gibi bir veri yönetim sisteminin diğer tüm avantajlarından da yararlanarak, Electrical'ın sunduğu varsayılan yaklaşımdan daha kolay bir şekilde proje arşivlerinizde arama yapabilirsiniz.

Bu entegrasyon, temel işlevselliğin ötesinde, elektrik projeleriniz için özel özellikler de sunmaktadır:

Geliştirilmiş EBOM (Elektrik Malzeme Listesi) Yönetimi

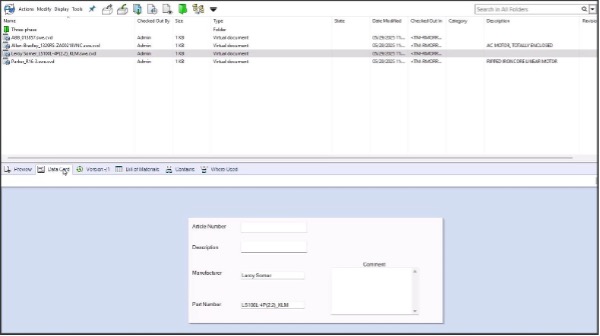

SOLIDWORKS Electrical ve PDM, projenizin malzeme listesini (BOM) konum, bileşen türü veya proje genelinde temsil eden sanal bir belge oluşturmak için birlikte çalışır.Bu sayede, yazılımda raporları açmanıza gerek kalmadanSOLIDWORKS Electrical projeniz hakkında güncel bilgilere ulaşabilirsiniz.

Geliştirilmiş Görüntüleme Yetenekleri

Lisansa ihtiyaç duymadan devam eden SOLIDWORKS Electrical projelerini görüntülemek için Electrical Viewer'ın kurulumu gereklidir. Bu görüntüleyici, temelde SOLIDWORKS Electrical ile neredeyse her açıdan aynı kurulum sürecinesahiptir, ancak sonuçta açtığınız dosyaları düzenlemenize izin vermez. Bir projeyi görüntüleyebilmek için bu kadar çok ön hazırlık yapmak size fazla gibi geliyorsa,entegrasyon kullanılarak PDM'ye kaydedilen projelerin bunu gerektirmediğini bilmekten memnuniyet duyacaksınız.

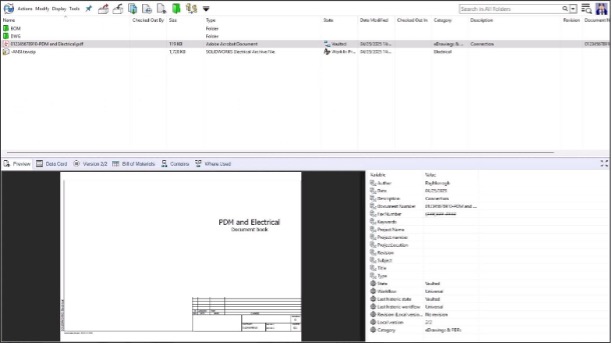

Vault kullanıcıları ve katkıda bulunanlar, proje sayfalarını eDrawings dosyaları veya proje teslimi sırasında oluşturulan PDF'ler olarak görmek için yalnızca SOLIDWORKS PDM erişimine ihtiyaç duyarlar. PDM Professional ile Web2 kullanıyorsanız, hiçbir kurulum gerekmez!

Kütüphane Yönetimi

Yukarıda bahsedilen malzeme listesi (BOM), PDM aracılığıyla elektrik kütüphanesi yönetimi yardımıyla oluşturulmuştur. Elektrik parçaları kütüphanenizi PDM ile senkronize etmek, bu bileşenlerin sanal belgelerini oluşturarak, parça numaraları ve açıklamaları gibi doğru ve güncel bilgilerle bu malzeme listelerini doldurmanızı sağlar.

Değişken Eşleme

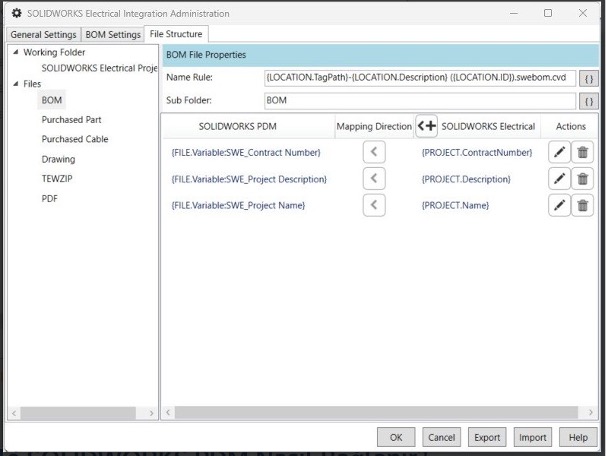

Muhtemelen farklı şekilde kurulmuş ve yapılandırılmış iki sistemde, aynımeta veriler için alan adları Elektrik ve PDM arasında farklılık gösterebilir. Ancak bu entegrasyon için bu bir sorun teşkil etmez, çünkü ayarlarınız her iki tarafta da eşdeğer değişkenleri seçmenize ve bunların eşleştirilmesini istediğiniz yönü belirlemenize olanak tanır.

SOLIDWORKS Electrical ile SOLIDWORKS PDM Nasıl Bağlanır?

Bu özelliklerin tümüne erişmek için ön koşul olan lisanslar, SOLIDWORKS Electrical Schematic Professional ve SOLIDWORKS PDM Professional'dır. Zorunlu olmamakla birlikte, SOLIDWORKS 2025'i kullanmanın en büyük avantajlarından biri , elektrik bağlantı elemanının artık PDM'ye entegre edilmiş olmasıdır. Daha önce ayrı olarak kuruluyordu, ancak şimdi kurulum ve değişiklik çok daha kolay hale geldi.

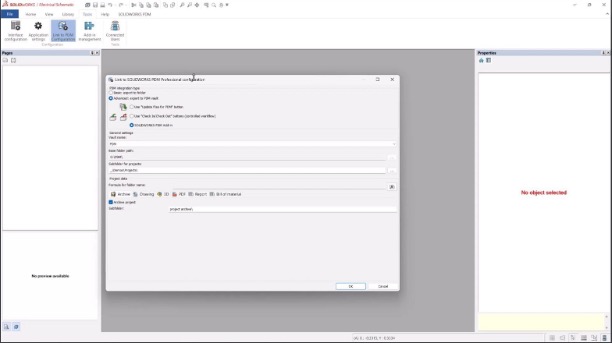

İki sistem arasında birden fazla bağlantı katmanı bulunmaktadır ve bublog PDM Eklentisi entegrasyonuna odaklanırken, SOLIDWORKS Electrical içinden yapılandırılan bağlantı seviyelerinin kısa bir özetini aşağıda bulabilirsiniz:

·      Temel : Projenizi bir klasöre dışa aktarın. Gelişmiş seçeneklerden herhangi birini kullanmıyorsanız bu varsayılan ayardır.

·       Gelişmiş : Bu seviyenin altında yatan 3 seçenek bulunmaktadır.

o   PDM içinDosyaları Güncelle özelliği dosyaları PDM'ye yedekler ancak belge kontrolünü yönetmez.

o    Giriş/Çıkışİşlemi özelliğini kullanarak proje dosyaları tamamlandığında otomatik olarak PDM'ye aktarılır.

o   SOLIDWORKS PDM Eklentisi ( veya daha önceki adıylaÜçüncü Taraf Eklentisi) , en kapsamlı olanıdır ve verileri yalnızca kasaya yedeklemenin ötesinde, veriler üzerinde tam kontrol sağlar.

Burada, bağlanacağınız kasayı ve elektrik tesisatınızdan bu kasaya hangi bilgilerin aktarılacağını seçeceksiniz. SOLIDWORKS Electrical tarafında yapılandırılması gereken tek şey bu.

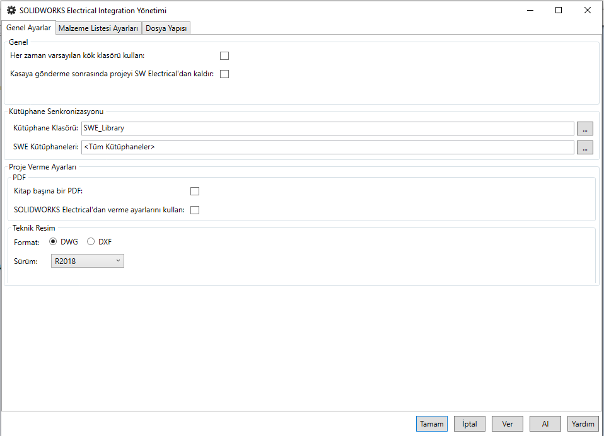

SOLIDWORKS PDM'de, senkronize edilecek kütüphaneler için ayarlarınızı, malzeme listelerinin nasıl gruplandırılacağını ve Elektrik ile PDM arasındaki değişken eşleştirmesini yapılandıracaksınız. Buradan itibaren sistemler bağlanır ve tüm elektrik projesi verilerini yönetmek için gereken PDM yönetim çalışmalarına başlayabilirsiniz.
