SOLIDWORKS ELECTRICAL'da Verileri Bağlı Nesnelere Yay
1. Genel Tanım
Solidworks Electrical’da  projelerde aynı cihaz veya bileşen birden fazla yerde temsil edilebilir.
hepsi birbirine bağlı nesnelerdir.
Verileri Bağlı Nesnelere Yay (Propagate data to connected objects) komutu, bir nesne üzerinde yapılan veri güncellemelerinin (özellikler, üretici kodu, referans, açıklama vb.) tüm bağlı nesnelere otomatik olarak uygulanmasını sağlar.
2. Komutun Amacı

• Tekrarlı veri girişini ortadan kaldırmak
• Farklı çizimlerde aynı bileşene ait bilgilerin tutarlılığını sağlamak
• Hata riskini azaltmak
• Revizyon süreçlerinde zaman kazanmak

3. Komuta Erişim

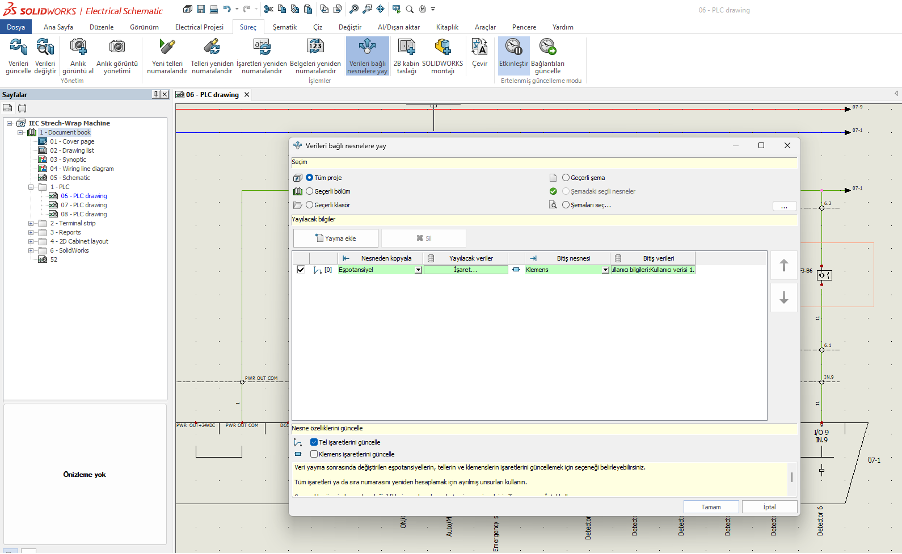

• Üst menüden: Süreç > Verileri Bağlı Nesnelere Yay

4. Çalışma Mantığı

1. Kullanıcı bir bileşenin (örneğin bir kontaktörün) özelliklerinde değişiklik yapar.
   • Üretici referansı
   • Açıklama
   • Teknik özellikler
   • Kullanıcı tanımlı özellikler
2. Verileri Bağlı Nesnelere Yay komutu çalıştırılır.
3. Seçilen özellikler otomatik olarak bu nesnelere yayılır.

5. Avantajlar

• Tutarlılık: Aynı bileşene ait tüm semboller aynı bilgiyi taşır.
• Hız: Tek tek düzenleme yapmak yerine tüm nesneler tek işlemle güncellenir.
• Hata Önleme: Bilgi eksikliği veya çelişkisi engellenir.
• Raporlama Kolaylığı: Malzeme listesi ve cihaz raporlarında doğru bilgiler yer alır.

6. İpuçları

• Komutu kullanmadan önce mutlaka doğru nesne üzerinde değişiklik yaptığınızdan emin olun. Yanlış bilgiyi yayarsanız tüm bağlı nesneler hatalı olur.
• Özellikle üretici kodu ve açıklama bilgisi güncellemesinde bu komutu düzenli kullanın.
• Büyük projelerde bu işlem raporların doğruluğu için kritik öneme sahiptir.
• Gerektiğinde yalnızca belirli alanları yaymayı tercih edebilirsiniz (örneğin sadece üretici kodu).

9. Sonuç
Verileri Bağlı Nesnelere Yay komutu, Solidworks Electrical projelerinde veri bütünlüğünü sağlamak için kullanılan güçlü bir araçtır. Bu komut sayesinde, projelerdeki tüm sembol ve bileşenler arasında tam bir eşgüdüm sağlanır, tekrarlı iş yükü ortadan kalkar ve raporlama süreçleri hatasız hale gelir.



‍
