‍Solidworks Electrical’daresim iliştir komutu, şematik veya form çizimlerine harici bir görüntü (logo, sembol, cihaz fotoğrafı vb.) eklemek için kullanılır. Bu komut genellikle şirket logolarını, ürün görsellerini veya teknik etiketleri yerleştirmek için tercih edilir.Konum:

• Şematik çizim alanında: Üst menüden Çiz > Resim İliştir
• Form çizimlerinde (title block, cover page vb.): Aynı menüden erişilebilir

AmaçResim İliştir komutu, şematik veya form çizimlerine harici bir görüntü (logo, sembol, cihaz fotoğrafı vb.) eklemek için kullanılır. Bu komut genellikle şirket logolarını, ürün görsellerini veya teknik etiketleri yerleştirmek için tercih edilir.Kullanım adımları

1. Komutu çalıştırın:

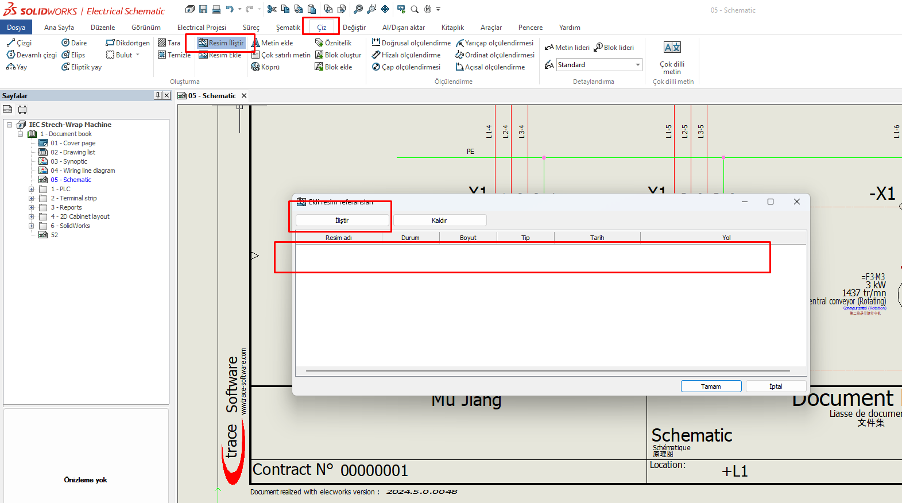

Üst menüden Çiz > Resim İliştir seçeneğine tıklayın.

Resim İliştir

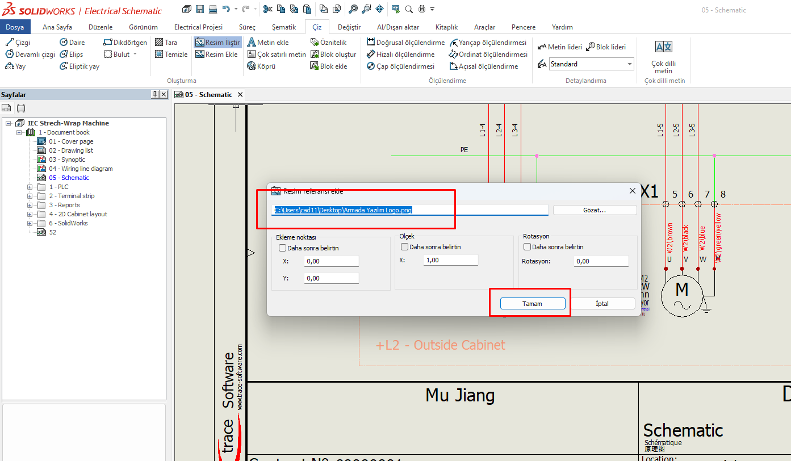

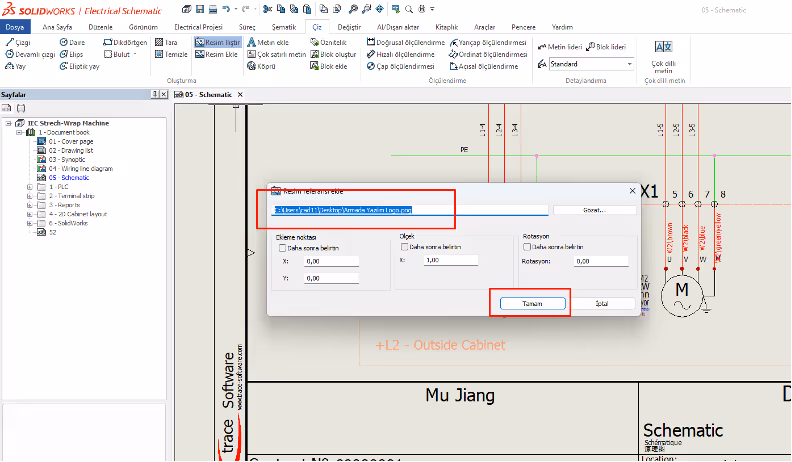

2. Eklemek istediğiniz görseli seçin:

Açılan dosya penceresinden JPG, PNG, BMP gibi desteklenen formatlardan birini seçin.

Görsel seçimi

3. Yerleştirme konumunu belirleyin:

Fare imleci ile çizim alanında görselin yerleştirileceği noktayı tıklayın.

4. Gerekirse boyutlandırma yapın:

Görsel yerleştirildikten sonra kenarlarından tutup sürükleyerek boyutlandırılabilir.

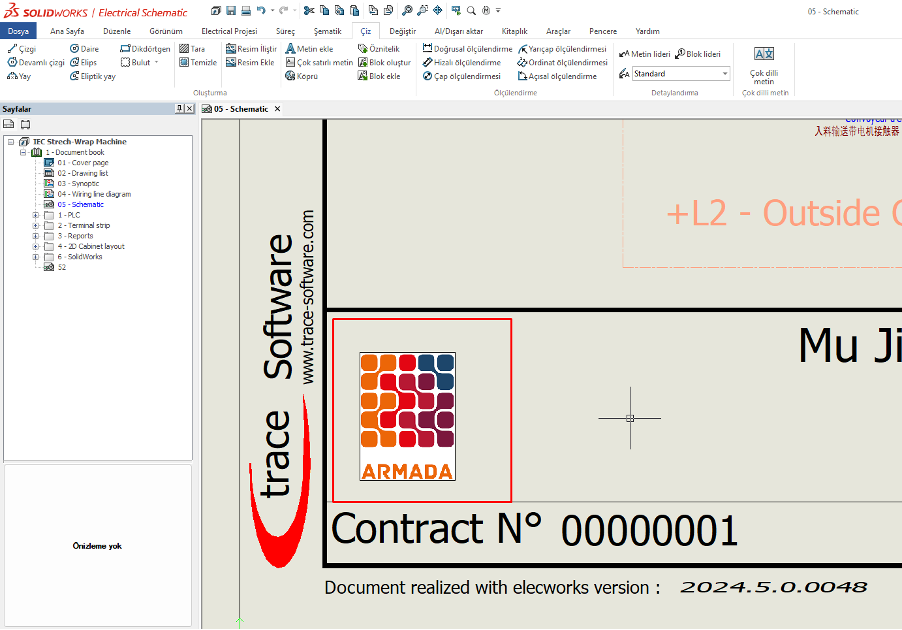

İliştirilmiş resimKullanım örnekleri

• Sayfa alt bilgilerine firma logosu eklemek
• Teknik etiket veya ürün görseli iliştirmek
• Açıklayıcı bir görselle proje kapsamını desteklemek

‍İpuçları

• Yerleştirilen resim, şematik öğe gibi davranmaz; sadece görseldir, elektriksel anlam taşımaz.
• Görselin çözünürlüğü ne kadar yüksekse, çıktıda kalitesi o kadar iyi olur.
• Görsel, çizime gömülmez; ayrıca bir dosya bağlantısı olarak saklanır. Bu nedenle proje dışına çıktı alındığında ayrı bir görsel dosyasına gerek vardır.
• Resim üzerine çift tıklayarak konum ve boyut yeniden düzenlenebilir veya silinebilir.

‍
