SOLIDWORKS Electrical'da Resim Ekle Komutu ve Resim İliştir ile Arasındaki Fark

SOLIDWORKS ELECTRICAL'da Resim Ekle Komutu ve Resim İliştir ile Arasındaki Fark

‍Solidworks Electrical’dasadece elektriksel devre çizimleri değil, aynı zamanda projelerin görsel olarak daha anlaşılır hale gelmesini sağlayacak araçlar da sunar. Bu araçlardan ikisi olan Resim Ekle ve Resim İliştir komutları, kullanıcıların çizimlerine görsel içerik dahil etmesine olanak tanır. Ancak bu iki komut arasında önemli bir fark vardır ve doğru kullanım, projenin taşınabilirliği açısından büyük önem taşır.Resim Ekle komutu nedir?‍Resim Ekle, Solidworks Electrical kullanıcılarının, harici bir görseli doğrudan proje içerisine gömmesini sağlar. Bu işlem sonucunda görsel, projenin bir parçası haline gelir. Yani görselin yer aldığı dosya, proje klasörüne fiziksel olarak kopyalanır ve projeden bağımsız olarak taşınabilir.Nerede bulunur?

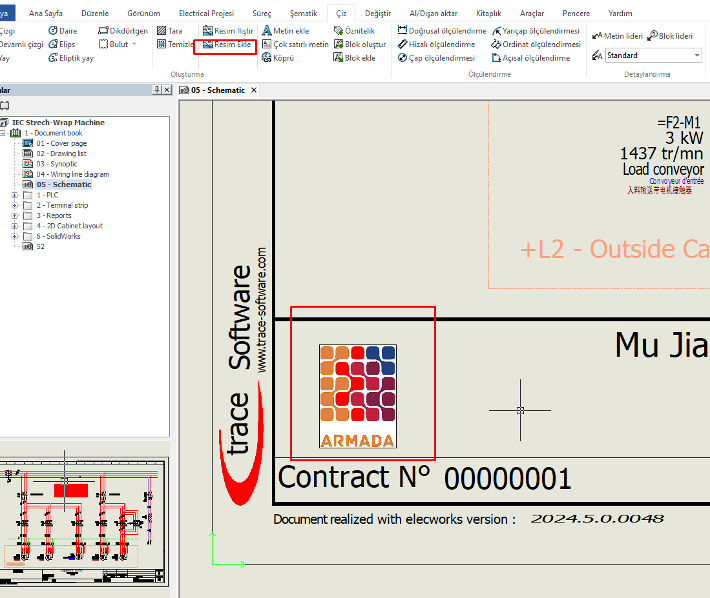

• Şematik çizim açıkken üst menüden Çiz > Resim Ekle yoluyla ulaşılır.

Desteklenen görsel formatlar: JPG, PNG, BMP vb.Kullanım senaryoları:

• Firma logosunu tüm projelerde kalıcı olarak kullanmak
• Ürün görsellerini teknik dökümana dahil etmek
• Kullanım kılavuzu içeriği gibi sabit görseller eklemek

Avantajları:

• Görsel proje içinde saklandığı için dosyanın taşınması veya gönderilmesi durumunda görsel kaybolmaz.
• Projenin bütünlüğü korunur, dış bağlantıya ihtiyaç duyulmaz.

Resim Ekle Kullanım Resim İliştir komutu nedir?‍Resim İliştir, çizime görsel eklemek için kullanılsa da, görseli sadece konumdan iliştirir (linkler), yani proje içerisine gömmez. Bu nedenle, görselin bulunduğu dosya taşındığında ya da silindiğinde proje içerisinde artık görünmez hale gelir.Nerede bulunur?

• Şematik çizim açıkken üst menüden Çiz > Resim İliştir yoluyla ulaşılır.

Kullanım senaryoları:

• Geçici görsel eklemek (örneğin proje incelemesinde sunum amaçlı)
• Sık sık değişen veya harici kaynaklardan gelen görselleri göstermek
• Geniş veri tabanı klasörlerinden çağrılan logolar veya cihaz etiketleri

Dezavantajları:

• Görsel, proje klasörü dışında kaldığı için projenin başka bir bilgisayarda açılmasında sorun oluşabilir.
• Paylaşılan projelerde eksik görsel problemi yaşanabilir.

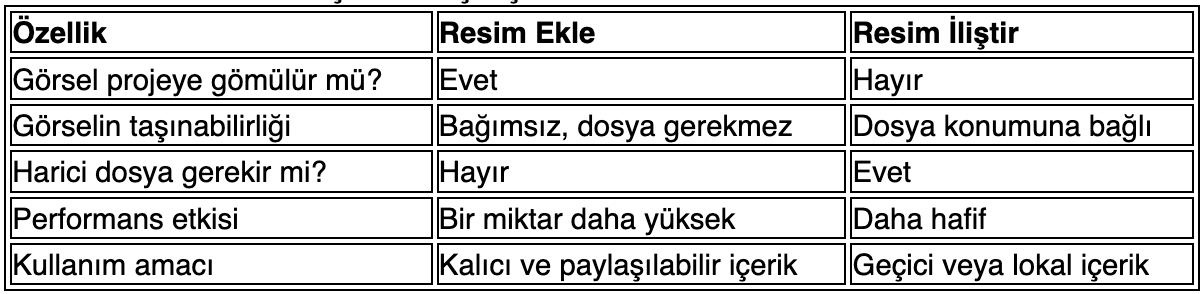

‍Resim Ekle ve Resim İliştir – Karşılaştırma Tablosu

‍Hangi komut ne zaman kullanılmalı?

• Proje başka bilgisayarlarda açılacaksa, arşivlenecekse ya da müşteriye gönderilecekse:
  Resim Ekle komutu tercih edilmelidir.
• Görsel sürekli değişecekse ya da sadece lokal olarak çalışılacaksa:
  Resim İliştir komutu yeterli olabilir.

Sonuç

‍Solidworks Electrical’da görsellerle çalışırken, komut seçimi dosya yönetimi ve proje güvenliği açısından büyük fark yaratır. Resim Ekle komutu, projeyi bağımsız ve taşınabilir hale getirirken, Resim İliştir daha hafif ve geçici çözümler sunar. Hangi komutu seçeceğiniz, projenizin kapsamına ve paylaşım biçimine göre değişmelidir.
