SOLIDWORKS ELECTRICAL'da Proje Antetlerini Belirleme

SOLIDWORKS Electrical, elektrik projeleri tasarımı için kullanılan güçlü bir yazılımdır. Bu yazılım, mühendislerin ve tasarımcıların elektrik şemalarını ve sistemlerini kolayca oluşturup yönetmelerine olanak tanır. Bir elektrik projesinde, proje antetleri (başlık blokları) önemli bir rol oynar çünkü projeye ait temel bilgileri, mühendislik notlarını ve diğer gerekli bilgileri içerir. Bu nedenle, proje antetlerinin doğru bir şekilde belirlenmesi ve yapılandırılması büyük önem taşır.Proje Antetlerinin ÖnemiProje antetleri, bir elektrik projesinin kimliğini ve niteliğini belirler. Antetler genellikle şu bilgileri içerir:

• Proje Adı: Projenin tanımlayıcı adı.
• Müşteri Bilgileri: Projenin yapıldığı müşteri veya şirket bilgileri.
• Tasarımcı/Mühendis Bilgileri: Projeyi tasarlayan mühendis veya tasarımcının adı ve iletişim bilgileri.
• Tarih: Projenin oluşturulma veya revizyon tarihleri.
• Proje Numarası: Projenin benzersiz numarası veya kodu.
• Revizyon Bilgileri: Projede yapılan değişiklikler ve revizyon detayları.

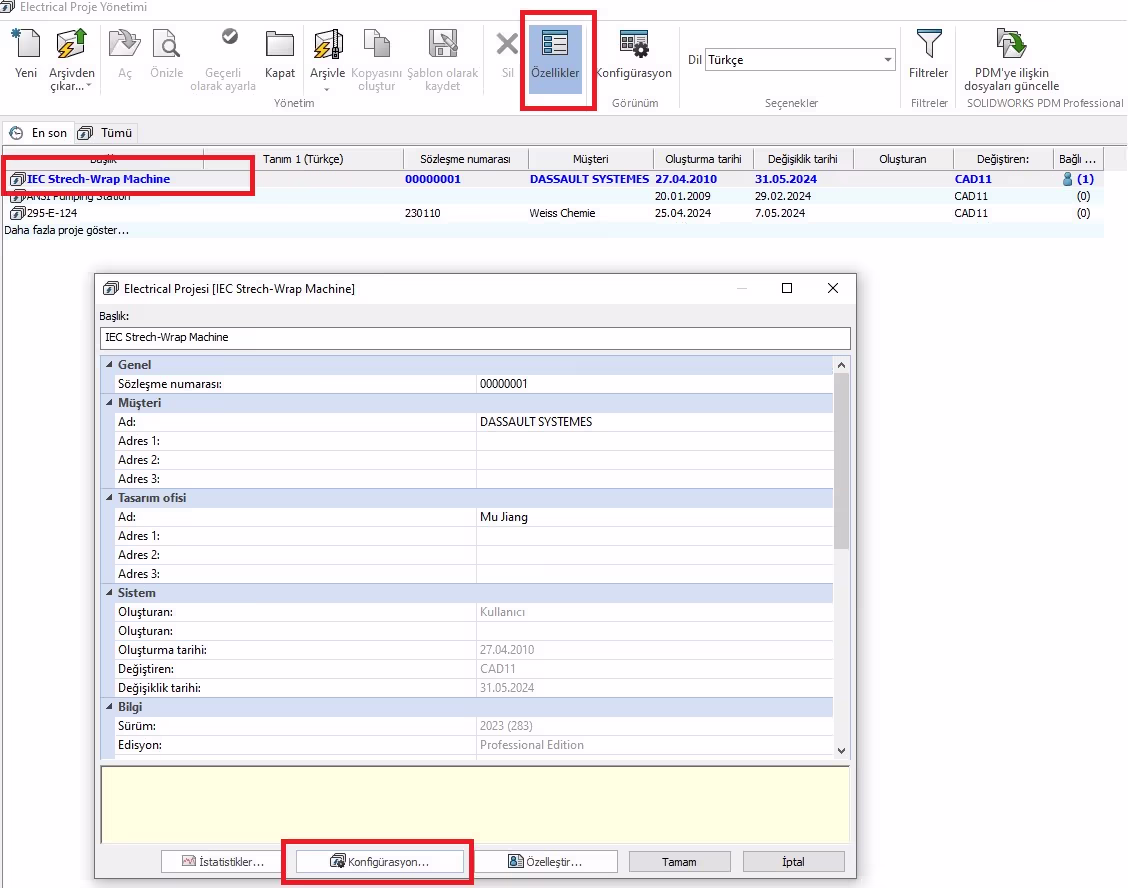

Projenizin belgelerinizin antetlerini düzenlemek içinİlgili Proje > Özellikler > Konfigurasyon adımlarını izleyin.

Belirtilen adımlardan sonra proje antetleri için açılan pencerede Antet sekmesine geçiş yapın.[caption id="attachment_11771" align="alignnone" width="1313"]

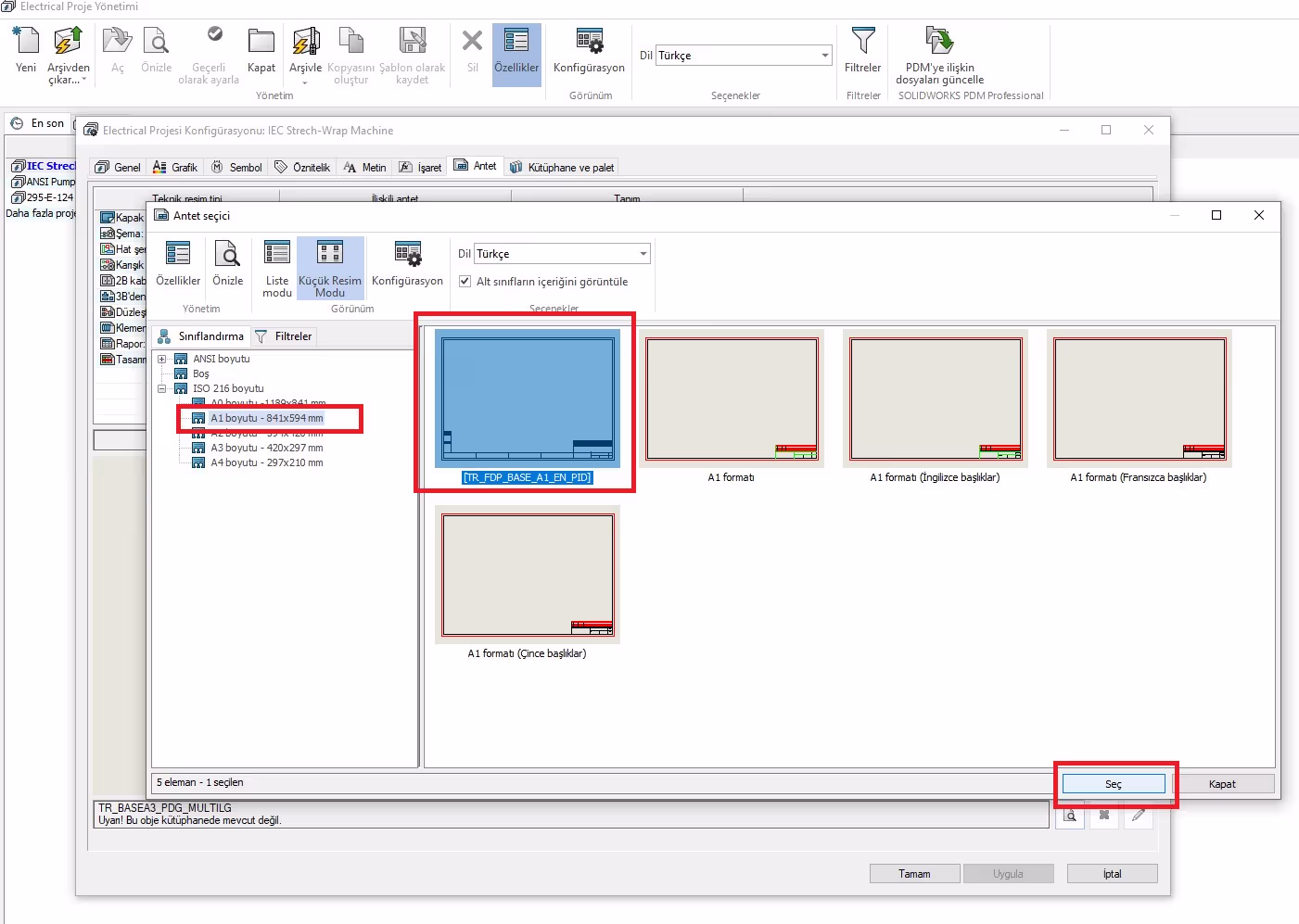

SOLIDWORKS Electrical antet ayarları[/caption]Antetini değiştirmek istediğin şema tiplerinden birini seçin ve ilişkilendir seçeneğine tıklayın.

Ardından açılan sayfada ilgili antet sayfasından yeni antetin üzerine bir kez tıklayarak, seçiminizi tamamlayın. Diğer şema tipleri içinde antetlerinizi tanımlayarak, projenizde kullanmak istediğiniz antetleri belirlemiş olduk.Standartlaştırma: Şirketiniz için standart bir antet şablonu oluşturun ve tüm projelerde bu şablonu kullanın. Bu, tutarlılığı sağlar ve marka kimliğinizi güçlendirir.

• Dinamik Alanlar Kullanımı: Antetlerde dinamik alanlar kullanarak, proje bilgilerinin otomatik olarak güncellenmesini sağlayabilirsiniz. Bu, manuel güncellemelerden kaynaklanabilecek hataları önler.
• Revizyon Yönetimi: Revizyon bilgilerinin antetlerde doğru bir şekilde takip edilmesi, proje dokümantasyonunun güncel ve doğru kalmasını sağlar.

SOLIDWORKS Electrical 'da proje antetlerini doğru ve etkili bir şekilde belirlemek, projelerinizi daha profesyonel ve organize hale getirir. Bu süreç, sadece proje yönetimini kolaylaştırmakla kalmaz, aynı zamanda müşterileriniz ve ekip üyelerinizle daha net ve anlaşılır bir iletişim sağlar.
